Крышка(4) — HITACHI ZW220-HCMF

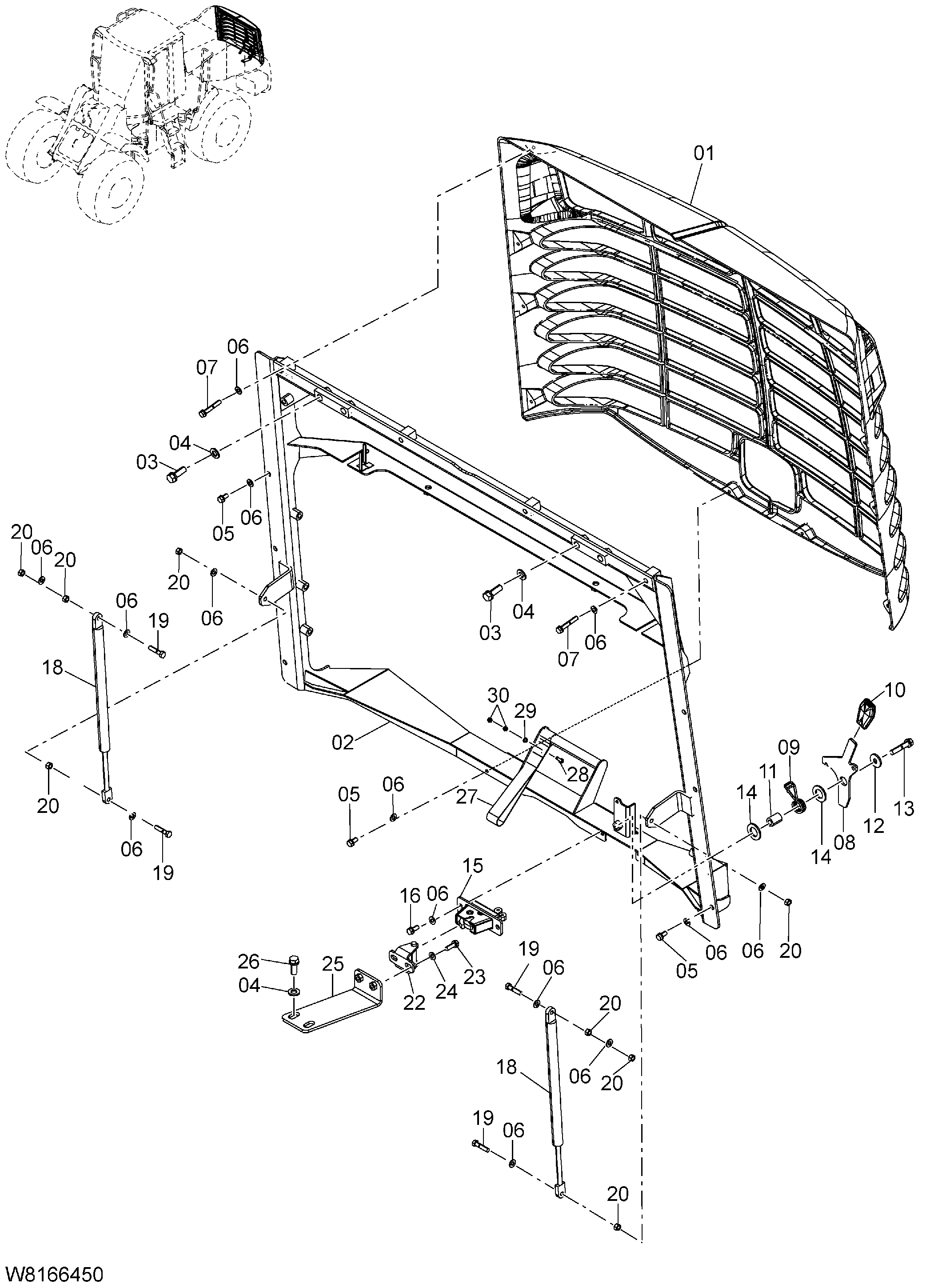

Заводская схема «Крышка(4)» для HITACHI ZW220-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G6-43392 | Грилл задний | 1 |
| 02 | 263J6-40792 | Грилл рама в сборе | 1 |
| 03 | 01183-12035 | Болт с шайбой | 4 |
| 04 | 02000-00012 | Шайба | 6 |
| 05 | 01183-08016 | Болт с шайбой | 8 |
| 06 | 02000-00008 | Шайба | 22 |
| 07 | 01183-08050 | Болт с шайбой | 4 |
| 08 | 263G6-44431 | Рычаг | 1 |
| 09 | 263G6-43541 | Пружина | 1 |
| 10 | 26091-12001 | Рукоятка | 1 |
| 11 | 263G6-44451 | Втулка | 1 |
| 12 | 26606-52721 | Шайба | 1 |
| 13 | 01183-10050 | Болт с шайбой | 1 |
| 14 | 02000-00020 | Шайба | 2 |
| 15 | 263G2-10201 | Защёлка в сборе | 1 |
| 16 | 01183-08020 | Болт с шайбой | 2 |
| 18 | 216G6-43501 замена: 263G6-45031 | Пружина GAS | 2 |
| 18 | 263G6-45031 | Пружина GAS | 2 |
| 19 | 01100-08035 | Болт | 4 |
| 19 | 01106-08035 | Болт | 4 |
| 20 | 01400-00008 | Гайка | 8 |
| 22 | 263G2-10161 | Стрикер в сборе | 1 |
| 23 | 01183-08025 | Болт с шайбой | 2 |
| 24 | 21471-22311 | Шайба | 2 |
| 25 | 263G6-40751 | Кронштейн в сборе | 1 |
| 26 | 01183-12030 | Болт с шайбой | 2 |
| 27 | 263G2-13711 | Нейлоновый лента | 1 |
| 28 | 01033-05020 | Винт с шайбой | 1 |
| 29 | 02000-00005 | Шайба | 1 |
| 30 | 01400-00005 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
