Кондиционер(1)(AC400) — HITACHI ZW220-HCMF

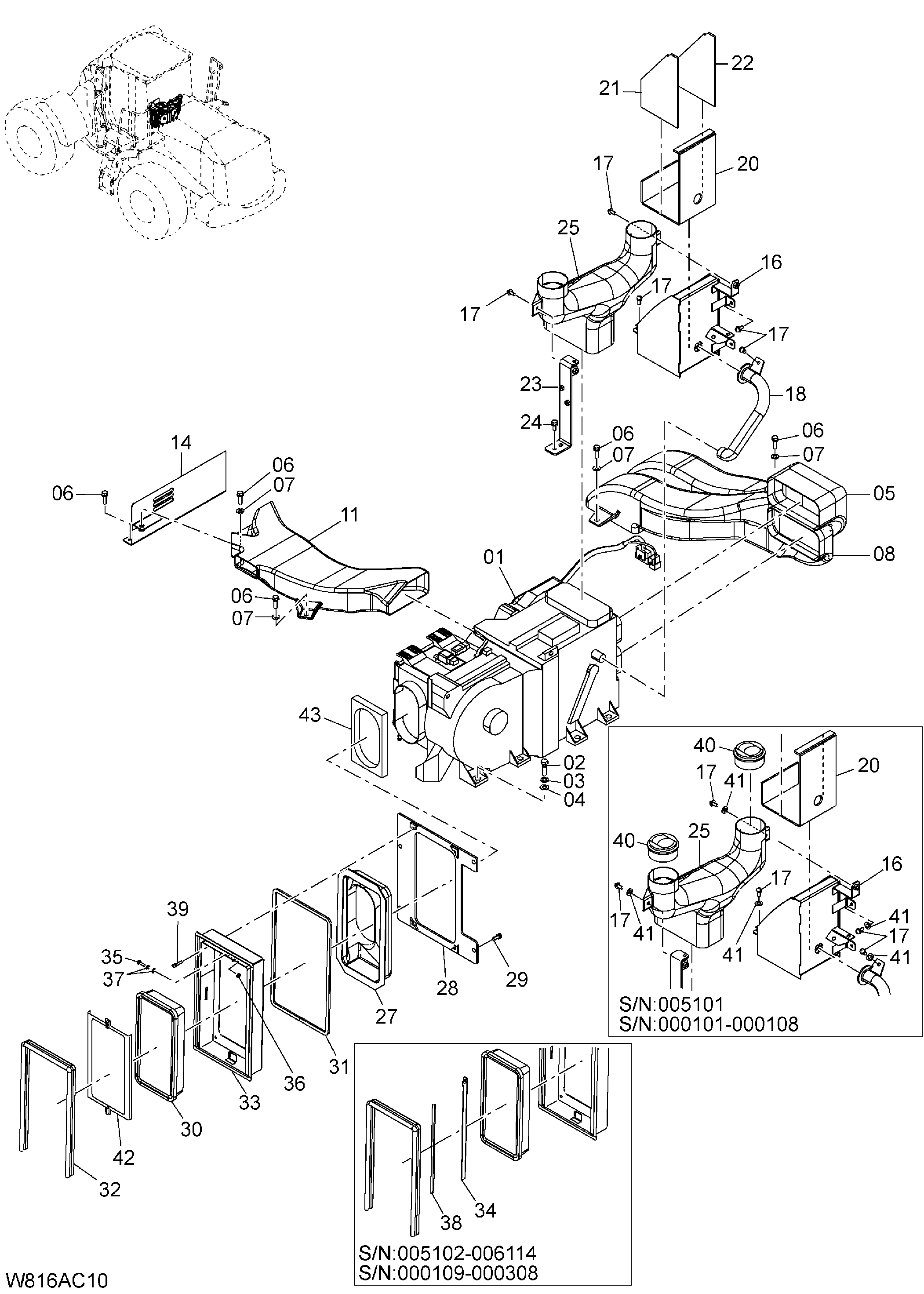

Заводская схема «Кондиционер(1)(AC400)» для HITACHI ZW220-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	263G6-72111	Воздушный CON блок в сборе	1
02	01110-12040	Болт	7
03	02010-00012	Шайба	7
04	02000-00012	Шайба	7
05	263G6-72631	Воздуховод	1
06	01183-10030	Болт с шайбой	8
07	02000-00010	Шайба	6
08	263G6-72641	Воздуховод	1
11	263G6-72731	Воздуховод	1
14	263G6-70411	Крышка	1
16	263G6-70421	Короб в сборе	1
16	263G6-70422	Короб в сборе	1
17	01183-08020	Винт с шайбой	7
17	01033-08020	Винт с шайбой	7
18	263G6-72751	Воздуховод	1
20	263G6-72581	Коврик	1
20	263G6-72582	Коврик	1
21	263G6-72591	Коврик	1
21	263G6-72592	Коврик	1
22	263G6-72601	Коврик	1
22	263G6-72602	Коврик	1
23	263G6-70431	Кронштейн	1
24	01183-10020	Болт с шайбой	2
25	263G6-72741	Воздуховод	1
27	263G6-72761	Воздуховод	1
28	263G6-70441	Пластина	1
28	263G6-70442 замена: 263G6-70443	Пластина	1
28	263G6-70443	Кронштейн	1
29	01183-08020	Болт с шайбой	4
30	HL4251527	Фильтр	1
31	03505-10120	Спонге трим	1
32	263G6-72571	Стрип веатхер	1
33	263G6-70451	Короб	1
33	263G6-70452	Короб	1
34	263G6-73271	Пластина	1
35	01100-06020	Болт	1
36	01400-00006	Гайка	1
37	02000-00006	Шайба	2
38	263G6-44801	Стрип веатхер	1
39	01033-06030	Винт с шайбой	4
40	HL4619904	Лоувер	2
41	02000-00008	Шайба	7
42	263G6-70661	Кронштейн	1
43	263G6-72251	Коврик	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW220-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
