Топливный бак(2) — HITACHI ZW220-HCMF

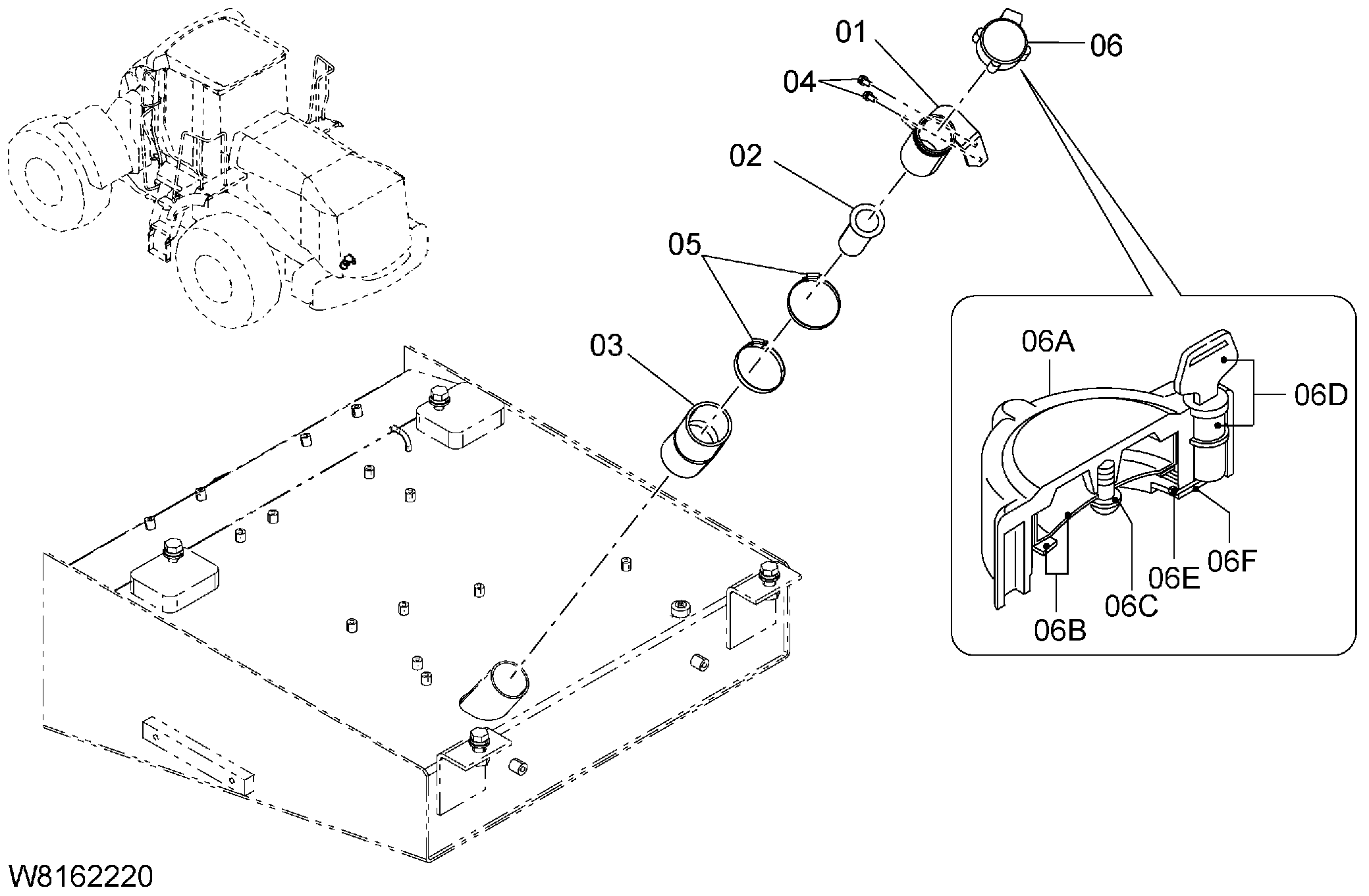

Заводская схема «Топливный бак(2)» для HITACHI ZW220-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G2-20081 | Трубка в сборе | 1 |
| 02 | 26402-22021 | Сетчатый фильтр | 1 |
| 03 | 263G2-22371 | Резиновый шланг | 1 |
| 04 | 01183-10020 | Болт с шайбой | 2 |
| 05 | 26607-63301 | Зажим шланг | 2 |
| 06 | 263G2-22681 | Колпачок | 1 |
| 06A | 26322-27021 | Колпачок | 1 |
| 06B | 26322-27031 | Фиксатор и манжета | 1 |
| 06C | 26322-27041 | Манжета | 1 |
| 06E | 26322-27051 | Стопорная пластина | 1 |
| 06F | 26322-27061 | Фиксатор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
