Полный задний крыло(1-2)(FRF) — HITACHI ZW220-HCMF

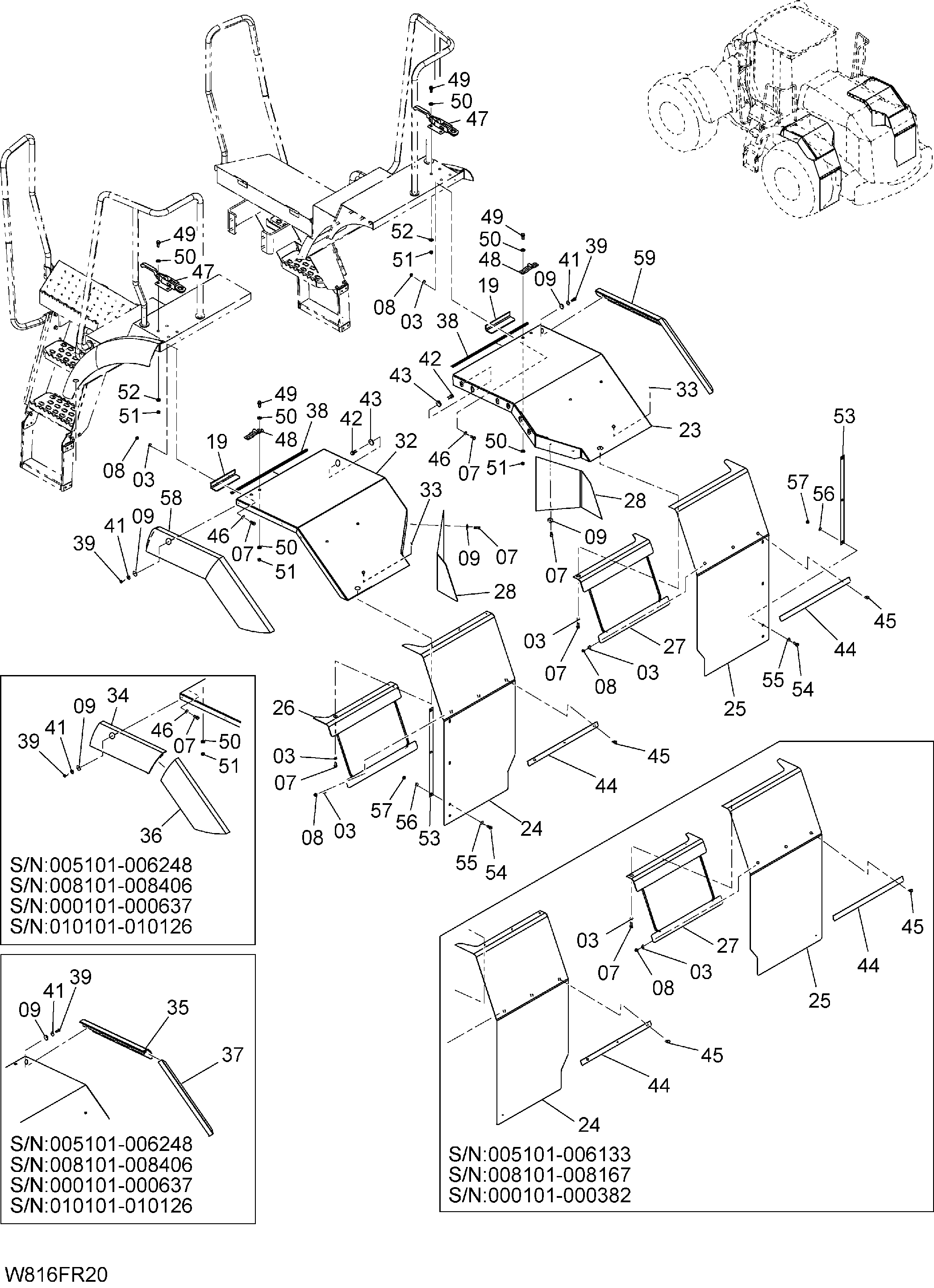

Заводская схема «Полный задний крыло(1-2)(FRF)» для HITACHI ZW220-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	02000-00010	Шайба	16
07	01183-10025	Болт с шайбой	14
08	01401-00010	Гайка	10
09	26606-52721	Шайба	12
19	263G6-53522 замена: 263G6-53523	Пластина	2
19	263G6-53523	Пластина	2
23	263G6-50382	Крыло полный RH	1
23	263G6-50383	Крыло полный RH	1
24	263G6-53491 замена: 263G6-53493	Крышка	1
24	263G6-53493	Крышка	1
25	263G6-53881 замена: 263G6-53883	Крышка	1
25	263G6-53883	Крышка	1
26	263G6-50391	Кронштейн полный крыло	1
27	263G6-50401	Кронштейн полный крыло	1
28	263G6-53501	Крышка	2
32	263G6-50372	Крыло полный LH	1
32	263G6-50373	Крыло полный LH	1
33	26754-12491	Пробка отверстие	6
34	263G6-53292 замена: 263G6-54551	Крышка полный крыло LH	1
35	263G6-53302 замена: 263G6-54561	Крышка полный крыло RH	1
36	263G6-53311 замена: 263G6-54551	Крышка полный крыло LH	1
37	263G6-53321 замена: 263G6-54561	Крышка полный крыло RH	1
38	263G6-53511	Стрип веатхер	2
39	01100-08025	Болт	8
41	21471-22311	Шайба	8
42	01183-12030	Болт с шайбой	12
43	26096-42351	Шайба	12
44	263G6-53921 замена: 263G6-50701	Пластина	2
45	01183-10020	Болт с шайбой	6
46	02000-00010	Шайба	4
47	56190-78451 замена: 56190-78452	Крюк	2
47	56190-78452	Крюк	2
48	56190-78461 замена: 56190-78462	Защёлка	2
48	56190-78462	Защёлка	2
49	01218-08025	Болт	12
50	02003-00008	Шайба	16
51	01400-50008	Гайка	12
52	21471-22311	Шайба	8
53	263G6-54501	Пластина	2
54	01100-06016	Болт	6
55	26264-12101	Шайба	6
56	02000-00006	Шайба	6
57	01400-00006	Гайка	6
58	263G6-54551	Крышка LH	1
59	263G6-54561	Крышка RH	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW220-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
