Топливный бак(1) — HITACHI ZW220-HCMF

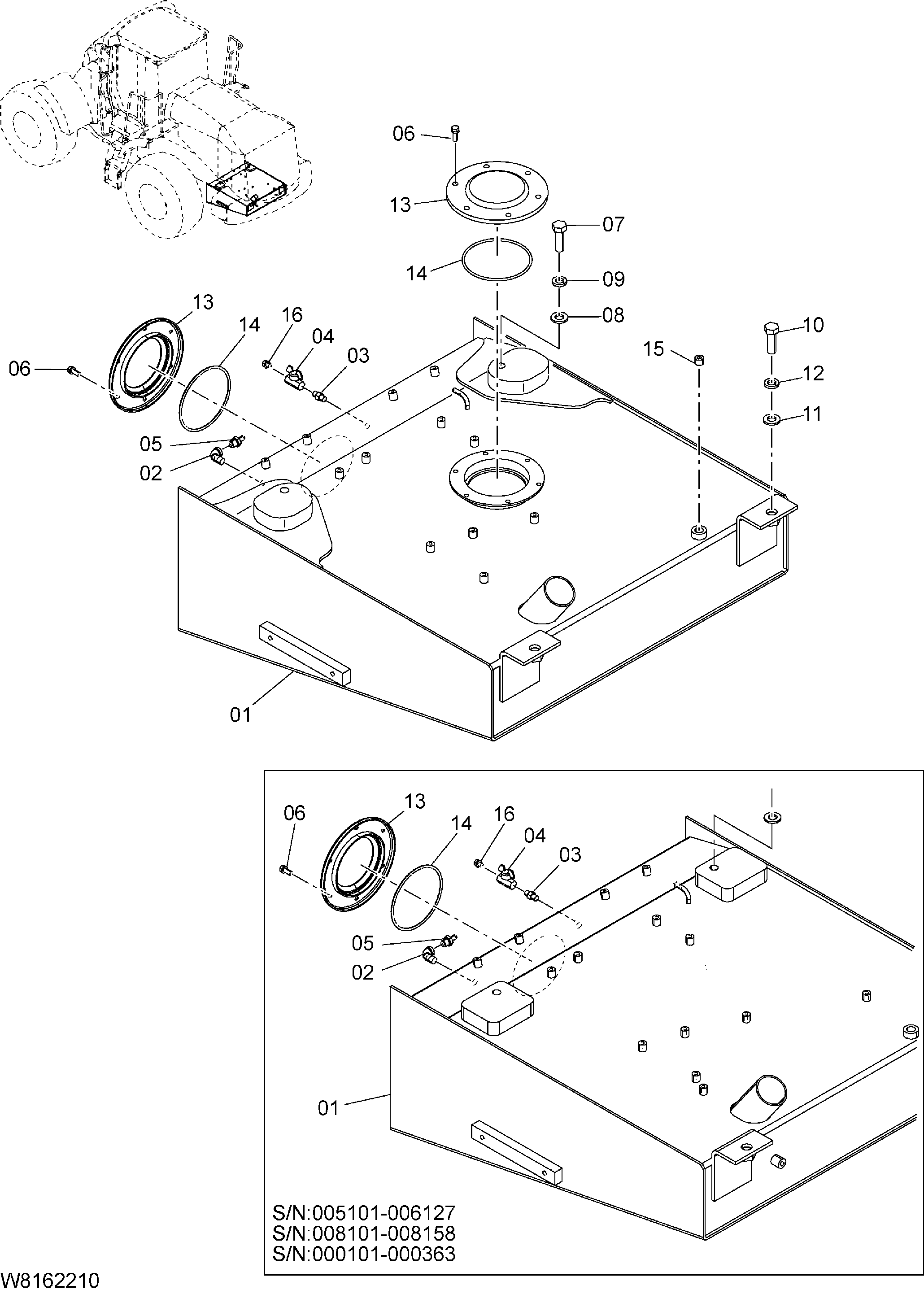

Заводская схема «Топливный бак(1)» для HITACHI ZW220-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G2-20071 замена: 263G2-20072 | Велд в сборе топливный бак | 1 |
| 01 | 263G2-20072 замена: 263G2-20073 | Велд в сборе топливный бак | 1 |
| 01 | 263G2-20073 | Велд в сборе топливный бак | 1 |
| 02 | 04012-00303 | Угловой штуцер | 1 |
| 03 | 04015-00202 | Ниппель | 1 |
| 04 | 26482-12051 | Пробка дренажный | 1 |
| 05 | 26602-22191 | Ниппель | 1 |
| 06 | 01183-10020 | Болт с шайбой | 6 |
| 06 | 01183-10020 | Болт с шайбой | 12 |
| 07 | 01116-20060 | Болт | 2 |
| 08 | 26323-02001 | Шайба | 2 |
| 09 | 02011-00020 | Шайба | 2 |
| 10 | 01116-24065 | Болт | 2 |
| 11 | 26604-42011 | Шайба | 2 |
| 12 | 02011-00024 | Стопорная шайба | 2 |
| 13 | HL8023981 | Крышка | 1 |
| 13 | HL8023981 | Крышка | 2 |
| 14 | 03310-01600 | Уплотнительное кольцо | 1 |
| 14 | 03310-01600 | Уплотнительное кольцо | 2 |
| 15 | 14813-82441 | Пробка | 1 |
| 16 | 24047-92111 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
