Охлаждение устройство — HITACHI ZW220-HCMF

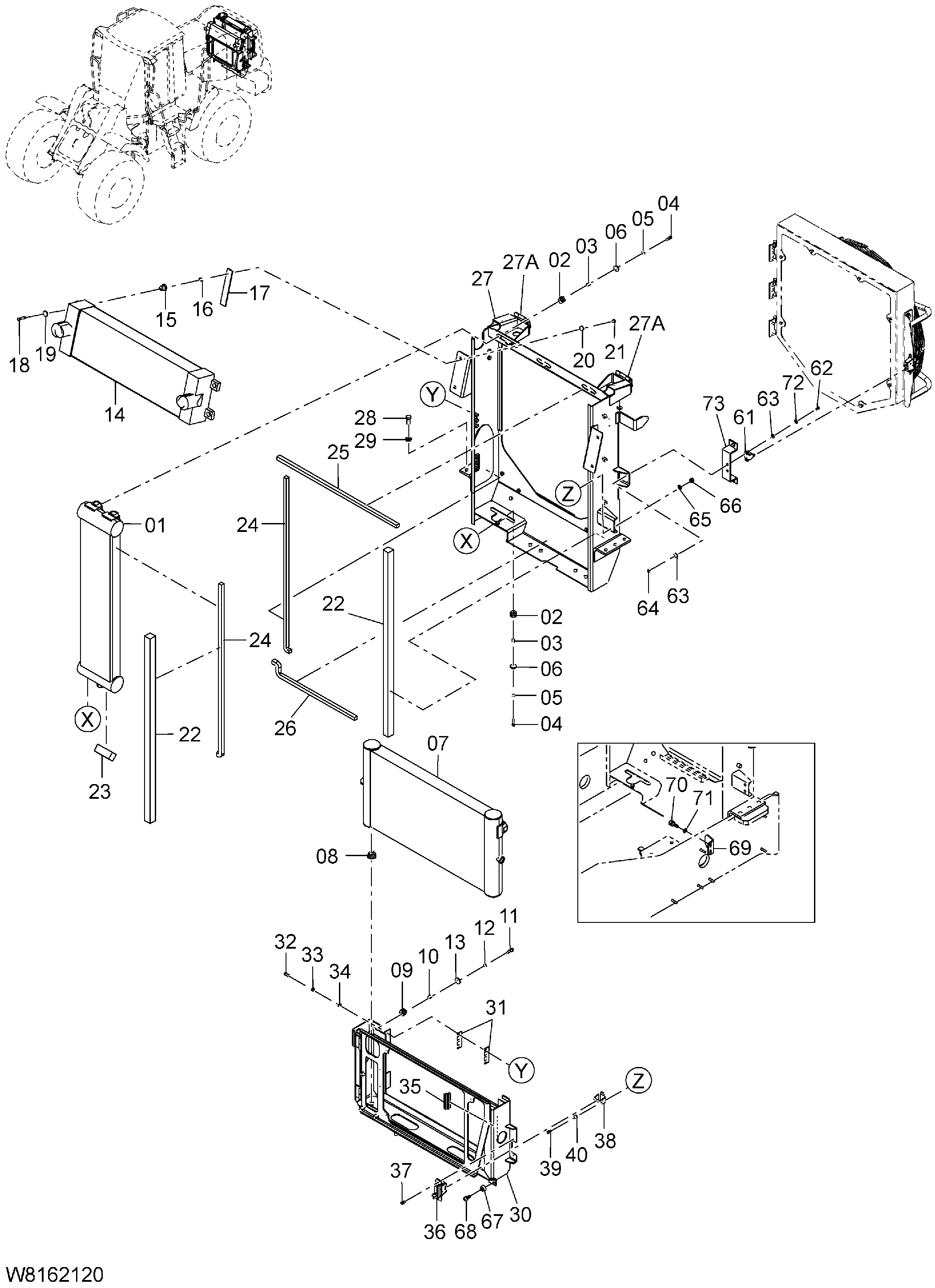

Заводская схема «Охлаждение устройство» для HITACHI ZW220-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G2-12212 | Масляный радиатор | 1 |
| 02 | 263G2-12251 | Резиновая прокладка | 4 |
| 03 | 263G2-12271 замена: 263G2-12301 | Трубка | 4 |
| 03 | 263G2-12301 | Трубка | 4 |
| 04 | 01116-10035 замена: 01116-10045 | Болт | 4 |
| 04 | 01116-10045 | Болт | 4 |
| 05 | 02000-00010 | Шайба | 4 |
| 06 | 26386-13281 | Шайба | 4 |
| 07 | 263G2-12222 | Радиатор TC | 1 |
| 08 | 263G2-12241 | Резиновая прокладка | 2 |
| 09 | 263G2-12251 | Резиновая прокладка | 2 |
| 10 | 263G2-12271 замена: 263G2-12301 | Трубка | 2 |
| 10 | 263G2-12301 | Трубка | 2 |
| 11 | 01116-10035 замена: 01116-10045 | Болт | 2 |
| 11 | 01116-10045 | Болт | 2 |
| 12 | 02000-00010 | Шайба | 2 |
| 13 | 26386-13281 | Шайба | 2 |
| 14 | 263G2-12232 | Радиатор интер | 1 |
| 15 | 263G2-12261 | Резиновая прокладка | 4 |
| 16 | 263G2-12281 | Трубка | 4 |
| 17 | 263G2-13471 | Проставка | 2 |
| 18 | 01116-10050 | Болт | 4 |
| 19 | 26606-52721 | Шайба | 4 |
| 20 | 26091-12081 | Шайба | 4 |
| 21 | 01401-10010 | Гайка | 4 |
| 22 | 263G2-13511 | Виброизолятор | 2 |
| 23 | 263G2-13521 | Виброизолятор | 1 |
| 24 | 03520-20120 замена: 263G2-14241 | Спонге трим | 2 |
| 24 | 263G2-14241 | Изолятор | 2 |
| 25 | 03520-20090 замена: 263G2-14221 | Спонге трим | 1 |
| 25 | 263G2-14221 | Изолятор | 1 |
| 26 | 03520-20067 замена: 263G2-14201 | Спонге трим | 1 |
| 26 | 263G2-14201 | Изолятор | 1 |
| 27 | 263G2-10142 замена: 263G2-10651 | Рама радиатор в сборе | 1 |
| 27 | 263G2-10651 | Рама радиатор в сборе | 1 |
| 27A | 263G2-12801 | Петля | 2 |
| 28 | 01116-16040 | Болт | 6 |
| 29 | 190A3-02051 | Шайба | 6 |
| 30 | 263G2-10171 | Кронштейн в сборе | 1 |
| 31 | 263G2-13451 | Проставка 2.3mm | 2 |
| 32 | 01116-10025 | Болт | 6 |
| 33 | 02011-00010 | Шайба | 6 |
| 34 | 02000-00010 | Шайба | 6 |
| 35 | 263G2-13391 замена: 26606-43401 | Стрип веатхер | 1 |
| 35 | 26606-43401 | Стрип веатхер | 1 |
| 36 | 263G2-10201 | Защёлка в сборе | 1 |
| 37 | 01183-08020 | Болт с шайбой | 2 |
| 38 | 263G2-10161 | Стрикер в сборе | 1 |
| 39 | 01183-08025 | Болт с шайбой | 2 |
| 40 | 21471-22311 | Шайба | 2 |
| 61 | 263G2-10161 | Стрикер в сборе | 1 |
| 61 | 263F2-12111 | Стрикер в сборе | 1 |
| 62 | 01183-08025 | Болт с шайбой | 2 |
| 62 | 01106-08030 | Болт | 2 |
| 63 | 21471-22311 | Шайба | 4 |
| 64 | 01400-00008 | Гайка | 2 |
| 64 | 01400-50008 | Гайка | 2 |
| 65 | 21471-22311 | Шайба | 2 |
| 66 | 01400-00008 | Гайка | 2 |
| 67 | 26506-52111 | Амортизатор | 1 |
| 68 | 01030-05025 | Винт | 1 |
| 69 | 263J2-12641 | Пластина | 1 |
| 70 | 01183-10020 | Болт с шайбой | 2 |
| 71 | 02000-00010 | Шайба | 2 |
| 72 | 02011-00008 | Шайба | 2 |
| 73 | 263G2-10361 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
