Электрооборудование(задний)(4) — HITACHI ZW220-HCMF

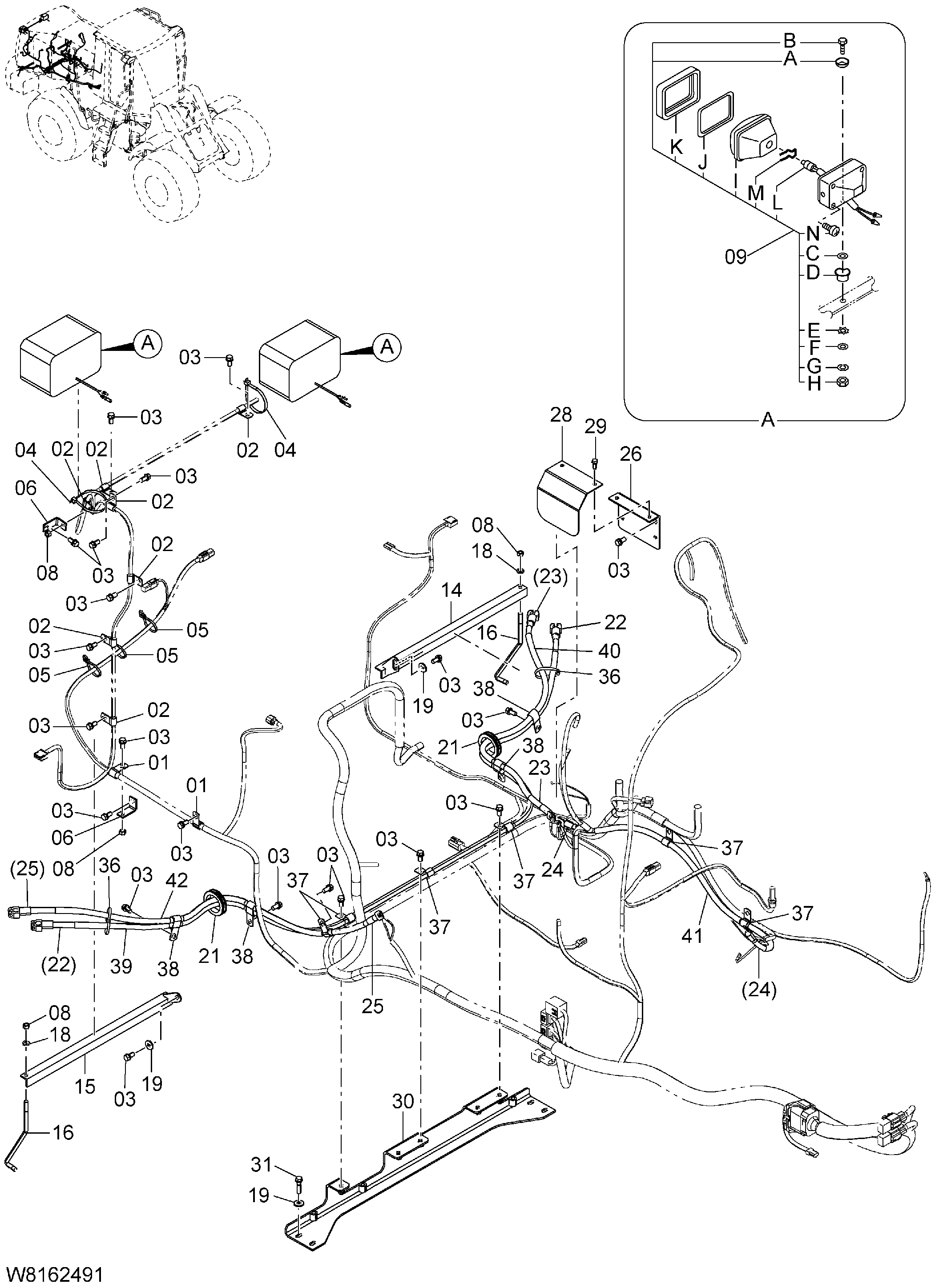

Заводская схема «Электрооборудование(задний)(4)» для HITACHI ZW220-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G2-43261 | Хомут | 2 |
| 02 | 263G2-43241 | Хомут | 7 |
| 03 | 01183-10020 | Болт с шайбой | 22 |
| 04 | 04913-11200 | Инсулокк | 2 |
| 05 | HL4441695 | Ленточный зажим | 3 |
| 06 | 263J2-22181 | Кронштейн | 2 |
| 08 | 01401-00010 | Гайка | 4 |
| 09 | HL4336570 | Фара | 2 |
| 09A | 26612-42311 | Пластина | 1 |
| 09B | 26612-42271 | Болт | 1 |
| 09C | 26612-42291 | Шайба | 1 |
| 09D | 26612-42281 | Втулка | 1 |
| 09G | 02010-00014 | Пружинная шайба | 1 |
| 09H | 01400-00014 | Гайка | 1 |
| 09I | 26832-47001 | Фонарь блок | 1 |
| 09L | 26612-42251 | Лампа (24V 70W) | 1 |
| 09M | 26612-42261 | Пружина | 1 |
| 09N | 26612-42301 | Винт | 4 |
| 14 | 263G2-42431 | Угол в сборе LH | 1 |
| 15 | 263G2-42441 | Угол в сборе RH | 1 |
| 16 | 26262-42021 | Шток | 2 |
| 18 | 02010-00010 | Пружинная шайба | 2 |
| 19 | 26091-12081 | Шайба | 6 |
| 21 | 26602-40611 | Уплотнительная втулка | 2 |
| 22 | 263G2-42191 | Трос аккумулятор | 1 |
| 23 | 263G2-42201 | Трос аккумулятор | 1 |
| 24 | 263G2-42211 | Трос аккумулятор | 1 |
| 25 | 263G2-42221 | Трос аккумулятор | 1 |
| 26 | 263G2-42571 | Кронштейн в сборе | 1 |
| 28 | 263G2-42631 | Крышка | 1 |
| 29 | 01183-08020 | Болт с шайбой | 2 |
| 30 | 263G2-42532 | Кронштейн в сборе | 1 |
| 31 | 01183-10040 | Болт с шайбой | 4 |
| 36 | HL4441695 | Лента | 4 |
| 37 | 263G2-43281 | Хомут | 6 |
| 38 | 263G2-43431 | Хомут | 4 |
| 39 | 04762-15250 | Трубка | 1 |
| 40 | 04762-15090 | Трубка | 1 |
| 41 | 04762-15095 | Трубка | 1 |
| 42 | 04762-15120 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
