Клапан электромагнитный (OTC, OTC002) — HITACHI ZW220-HCMF

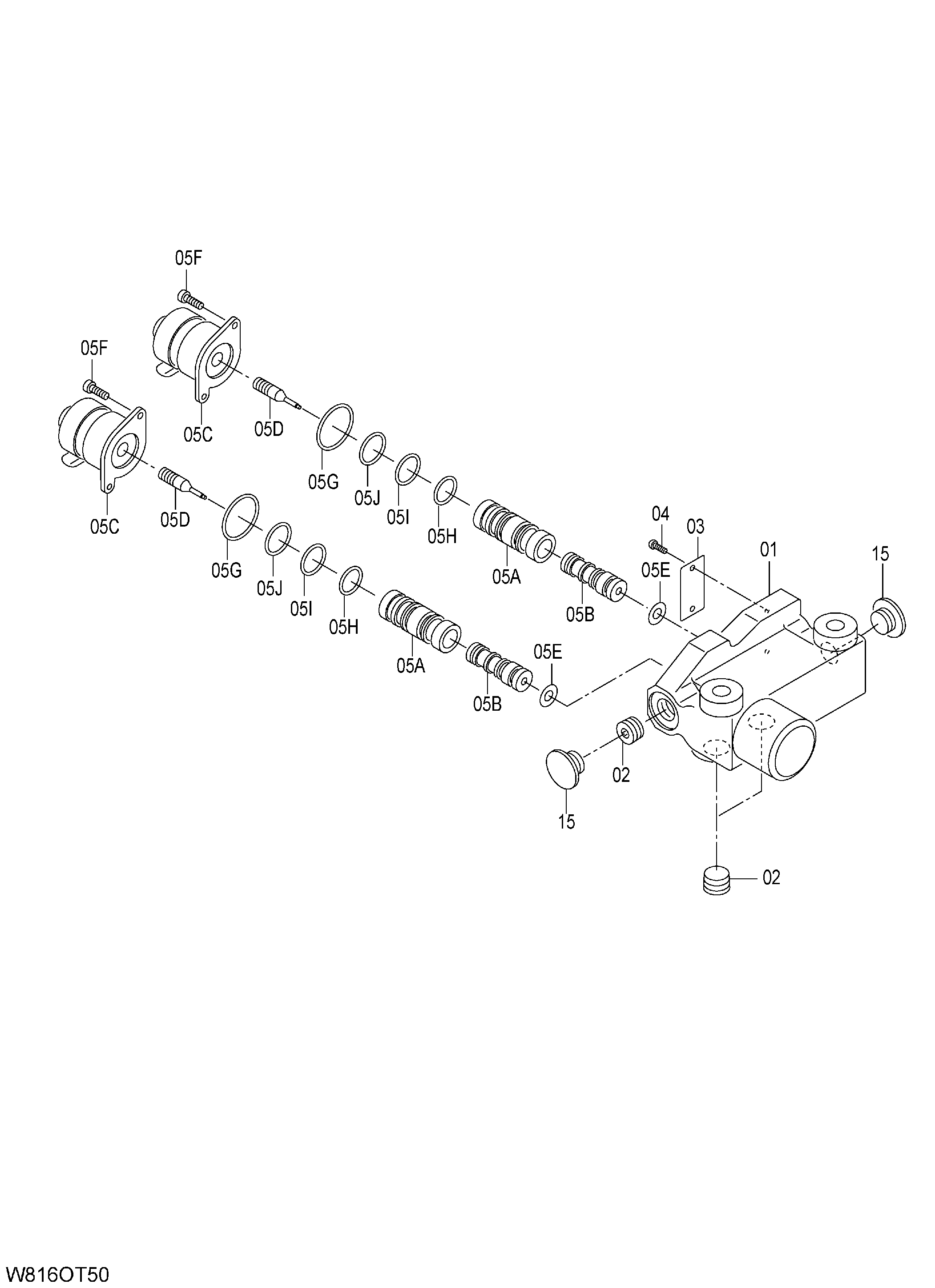

Заводская схема «Клапан электромагнитный (OTC, OTC002)» для HITACHI ZW220-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 263G7-43811 | Электромагнитный клапан | 1 | |
| 01 | 263G7-47011 | Корпус | 1 |
| 02 | 263G7-47021 | Пробка | 3 |
| 05 | 263G7-47031 | Электромагнитный клапан в сборе | 2 |
| 05C | 263G7-47041 | Соленоид | 1 |
| 05D | 263G7-47051 | Шток | 1 |
| 05E | 263G7-47061 | Шайба | 1 |
| 05F | 01170-05012 | Болт | 2 |
| 05G | 263G7-47071 | Уплотнительное кольцо | 1 |
| 05H | 263G7-47081 | Уплотнительное кольцо | 1 |
| 05I | 263G7-47091 | Уплотнительное кольцо | 1 |
| 05J | 263G7-47101 | Уплотнительное кольцо | 1 |
| 15 | 263G7-47111 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
