Каталог запчастей HITACHI
Поворотный маяк[H3G](RLR001) — HITACHI ZW220-HCMF
Заводская схема «Поворотный маяк[H3G](RLR001)» для HITACHI ZW220-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.

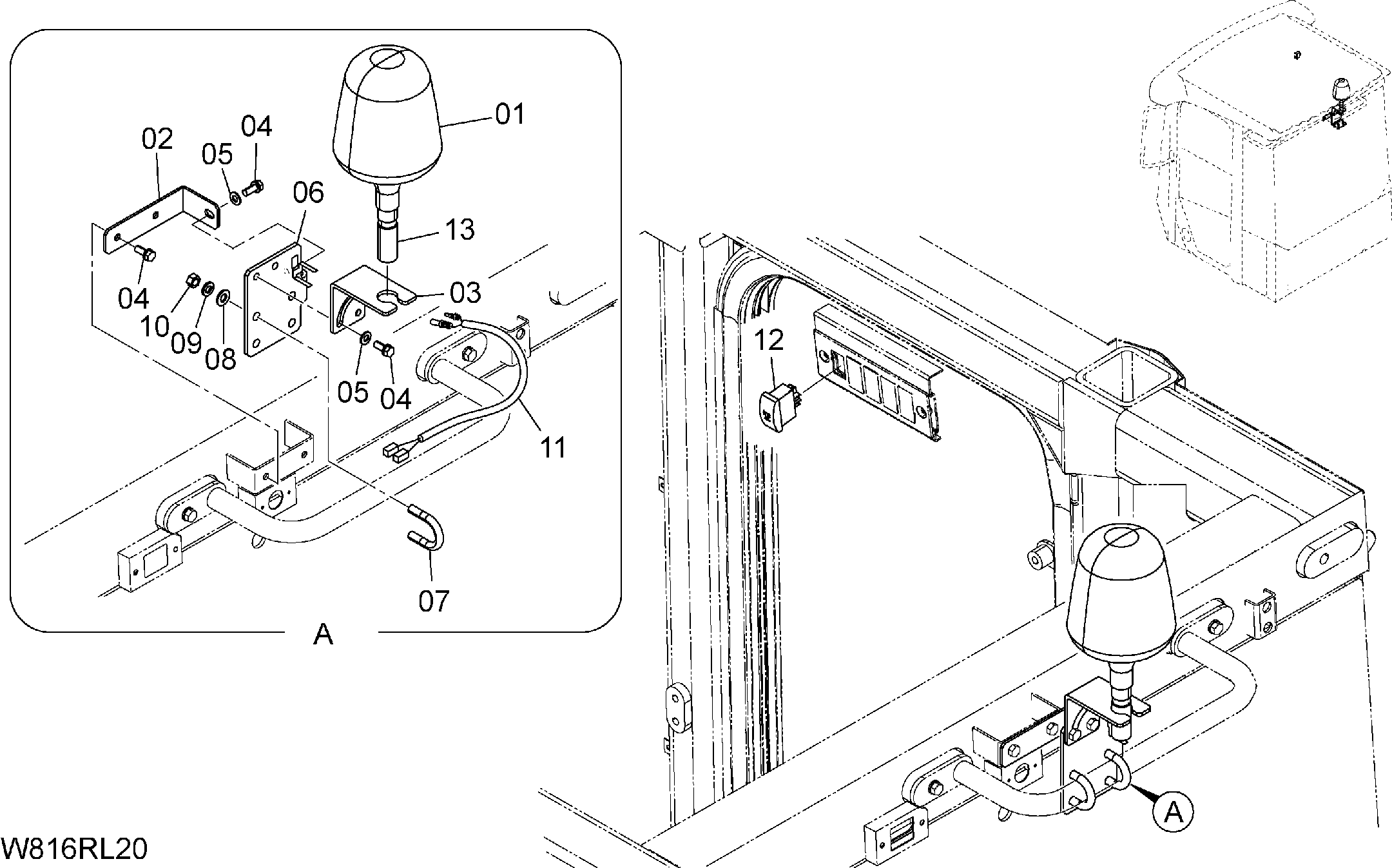

 HITACHI ZW220-HCMF](/catalog-drawings/5f/5fc4499b-d1aa-497e-b81d-f5bf5b56d0eb.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | HL4606950 замена: 563G2-43141 | Фонарь | 1 |
| 02 | 263G6-73301 | Пластина | 1 |
| 03 | 263G6-73311 | Пластина | 1 |
| 04 | 01183-08020 | Болт | 5 |
| 05 | 02000-00008 | Шайба | 3 |
| 06 | 263G6-70612 | Кронштейн | 1 |
| 07 | 26619-12121 | U болт | 2 |
| 08 | 02000-00010 | Шайба | 4 |
| 09 | 02010-00010 | Шайба | 4 |
| 10 | 01401-00010 | Гайка | 4 |
| 11 | 263G2-44501 | Провод жгут проводов | 1 |
| 12 | 563G2-42041 | Выключатель | 1 |
| 13 | HL4603921 замена: 563G2-43151 | Разъём | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
