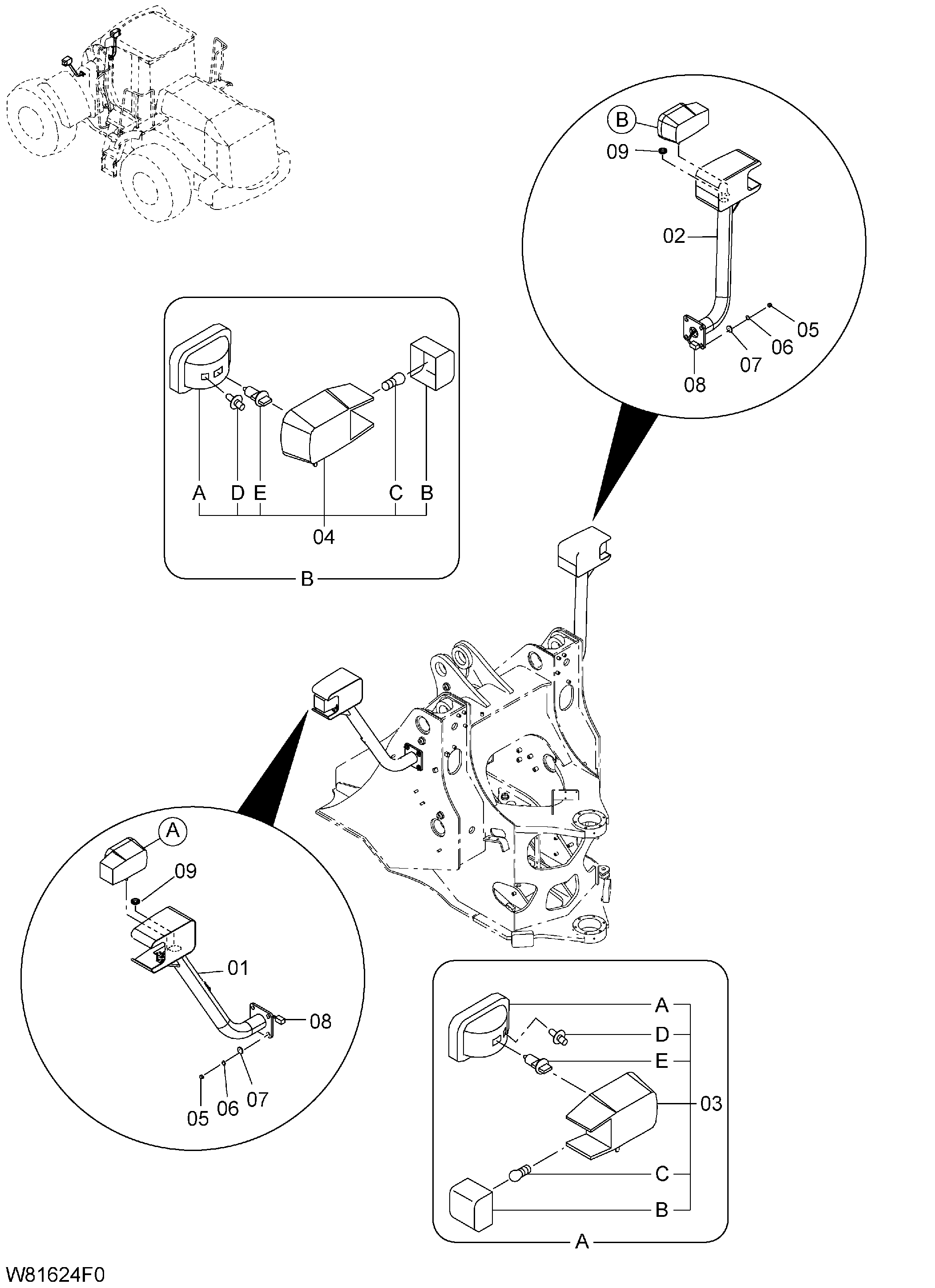

Головка освещение[H3G, HEG, корпус, HXG](CLF002) — HITACHI ZW220-HCMF
Заводская схема «Головка освещение[H3G, HEG, корпус, HXG](CLF002)» для HITACHI ZW220-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
 HITACHI ZW220-HCMF](/catalog-drawings/7d/7dbd8f50-fde6-42d8-9244-311d1b6eb3d3.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G2-40691 | Фонарь кронштейн в сборе LH | 1 |
| 02 | 263G2-40701 | Фонарь кронштейн в сборе RH | 1 |
| 03 | 263G2-44181 | Головка фонарь LH | 1 |
| 03A | 263G2-47051 | Ленс блок | 1 |
| 03B | 263G2-47081 | Рассеиватель | 1 |
| 03C | 263G2-47091 | Лампа (24V 21W) | 1 |
| 03D | 263G2-47101 | Лампа (24V 4W) | 1 |
| 03E | 263G2-47071 | Лампа (24V 75/70W) | 1 |
| 04 | 263G2-44191 | Головка фонарь RH | 1 |
| 04A | 263G2-47061 | Ленс блок | 1 |
| 04B | 263G2-47081 | Рассеиватель | 1 |
| 04C | 263G2-47091 | Лампа (24V 21W) | 1 |
| 04D | 263G2-47101 | Лампа (24V 4W) | 1 |
| 04E | 263G2-47071 | Лампа (24V 75/70W) | 1 |
| 05 | 01401-00012 | Гайка | 8 |
| 06 | 02010-00012 | Шайба | 8 |
| 07 | 26096-42351 | Шайба | 8 |
| 08 | 263G2-42261 | Провод жгут проводов фонарь | 2 |
| 09 | 21471-24411 | Уплотнительная втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
