Общий назначение ковш 3.2m3[6CG, HCG, HEG, корпус, HXG](B1330) — HITACHI ZW220-HCMF

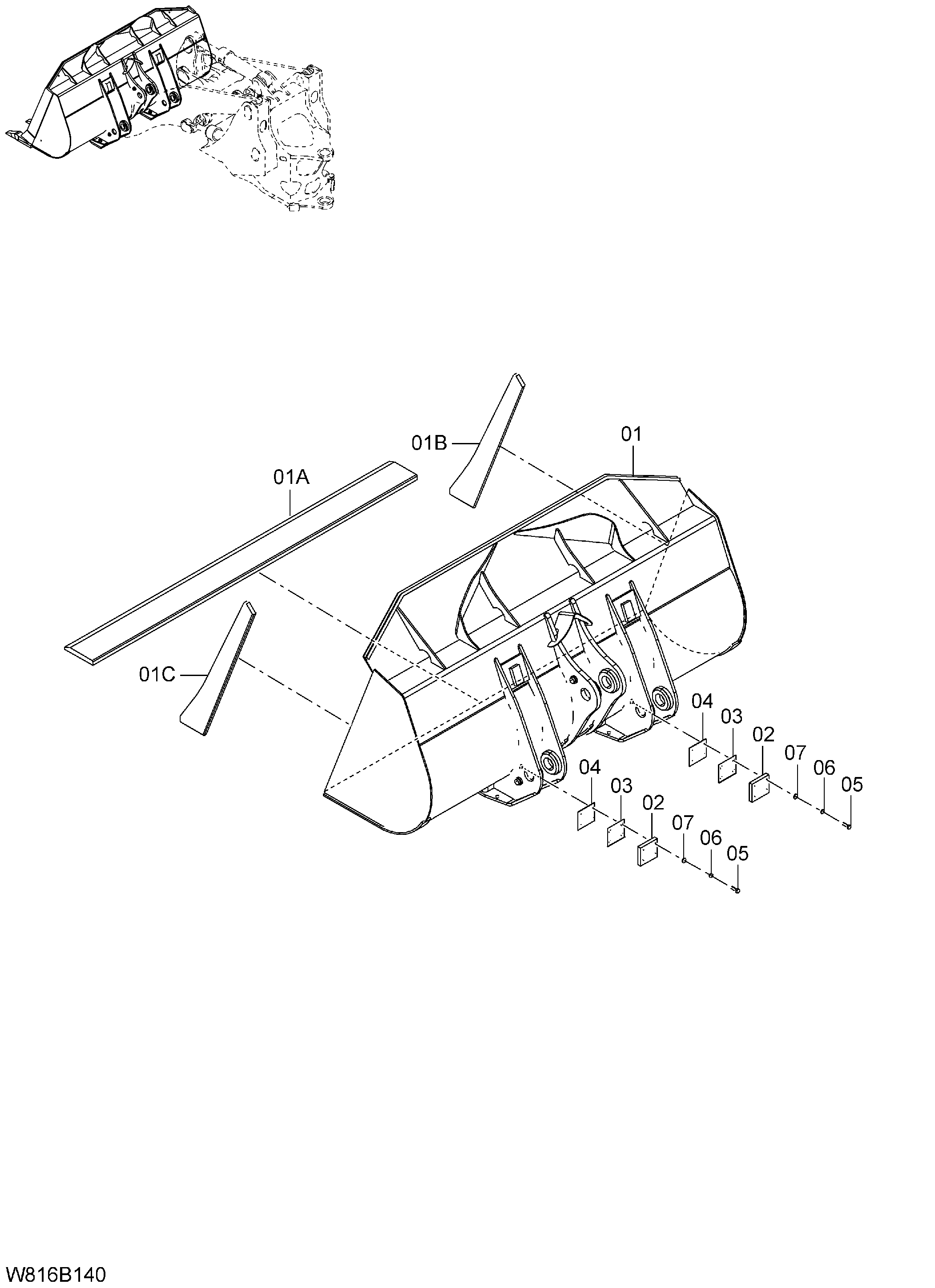

Заводская схема «Общий назначение ковш 3.2m3[6CG, HCG, HEG, корпус, HXG](B1330)» для HITACHI ZW220-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
 HITACHI ZW220-HCMF](/catalog-drawings/c0/c04c5ea3-0d08-410a-bc5f-baad56ae27c8.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563G8-81071 | Ковш в сборе (B1) | 1 | |
| 01 | 563G8-81251 | Ковш в сборе | 1 |
| 01A | 56670-50471 | Кромка режущий | 1 |
| 01B | 263G8-82181 | Кромка боковой RH | 1 |
| 01C | 263G8-82191 | Кромка боковой LH | 1 |
| 02 | 26678-82351 | Ограничитель | 2 |
| 03 | 26678-82371 | Регулировочная шайба 2.3mm | 2 |
| 04 | 26678-82381 | Регулировочная шайба 3.2mm | 2 |
| 05 | 01116-16050 | Болт | 8 |
| 06 | 02011-00016 | Пружинная шайба | 8 |
| 07 | 190A3-02051 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
