Плоский нижний ковш(с велдед зуб) 2.5m3[H3G](FWH250) — HITACHI ZW220-HCMF
Заводская схема «Плоский нижний ковш(с велдед зуб) 2.5m3[H3G](FWH250)» для HITACHI ZW220-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.

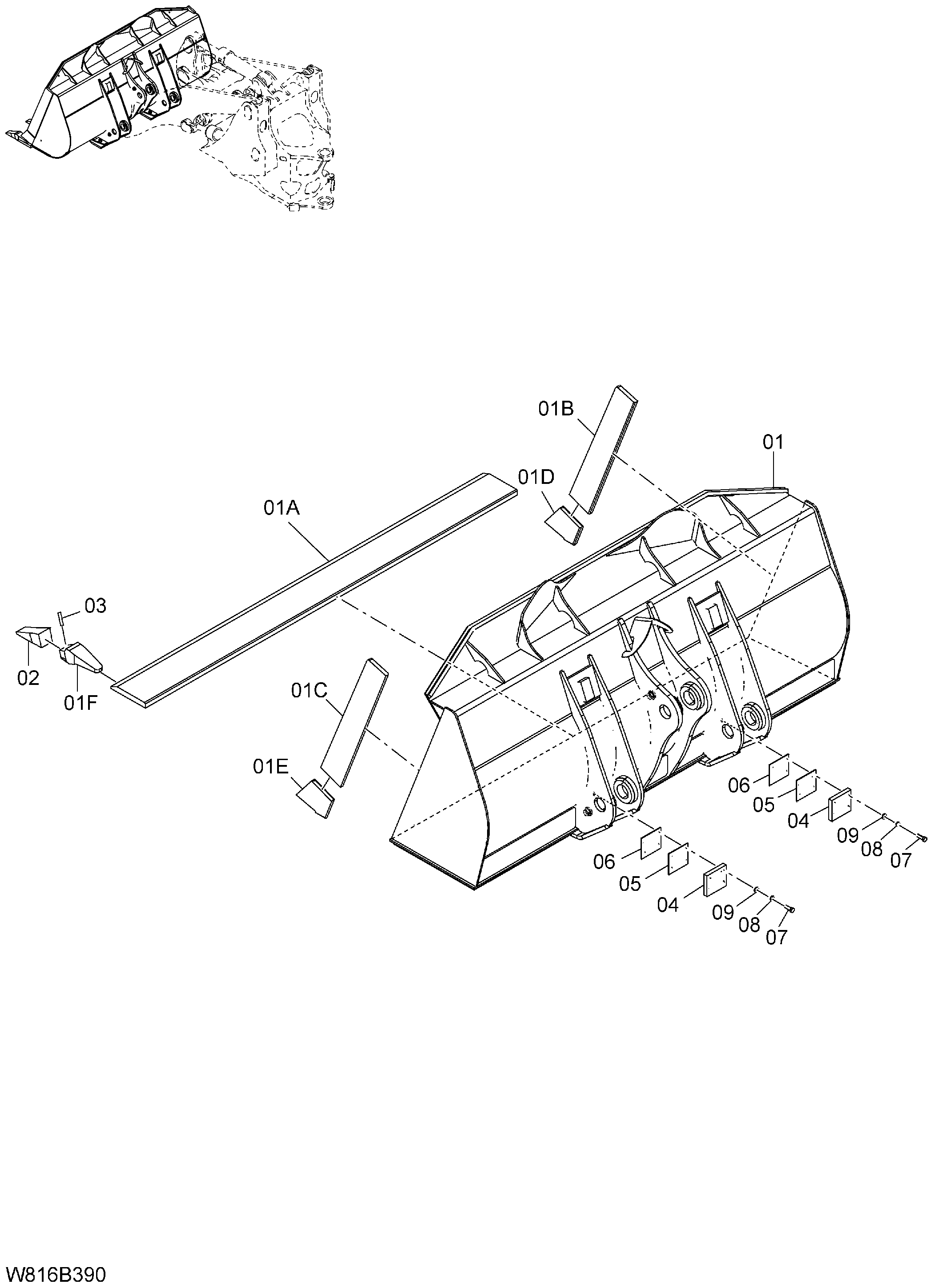

 HITACHI ZW220-HCMF](/catalog-drawings/f2/f2b67732-7e05-4b53-ab34-b995092e9744.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563G8-80421 | Ковш в сборе (BW) | 1 | |
| 01 | 563G8-80731 | Ковш в сборе | 1 |
| 01A | 563G8-82481 | Кромка режущий | 1 |
| 01B | 563G8-82931 | Кромка боковой RH | 1 |
| 01C | 563G8-82921 | Кромка боковой LH | 1 |
| 01D | 563G8-82471 | Кромка корнер RH | 1 |
| 01E | 563G8-82461 | Кромка корнер LH | 1 |
| 01F | 381812-96120 | Адаптер | 8 |
| 02 | 381812-95120 | Зуб | 8 |
| 03 | 381812-95130 | Стопорный палец | 8 |
| 04 | 26678-82351 | Ограничитель | 2 |
| 05 | 26678-82371 | Регулировочная шайба 2.3mm | 2 |
| 06 | 26678-82381 | Регулировочная шайба 3.2mm | 2 |
| 07 | 01116-16050 | Болт | 8 |
| 08 | 02011-00016 | Пружинная шайба | 8 |
| 09 | 190A3-02051 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
