Роад дорожная сертификация(германй)[H3G](TUV) — HITACHI ZW220-HCMF

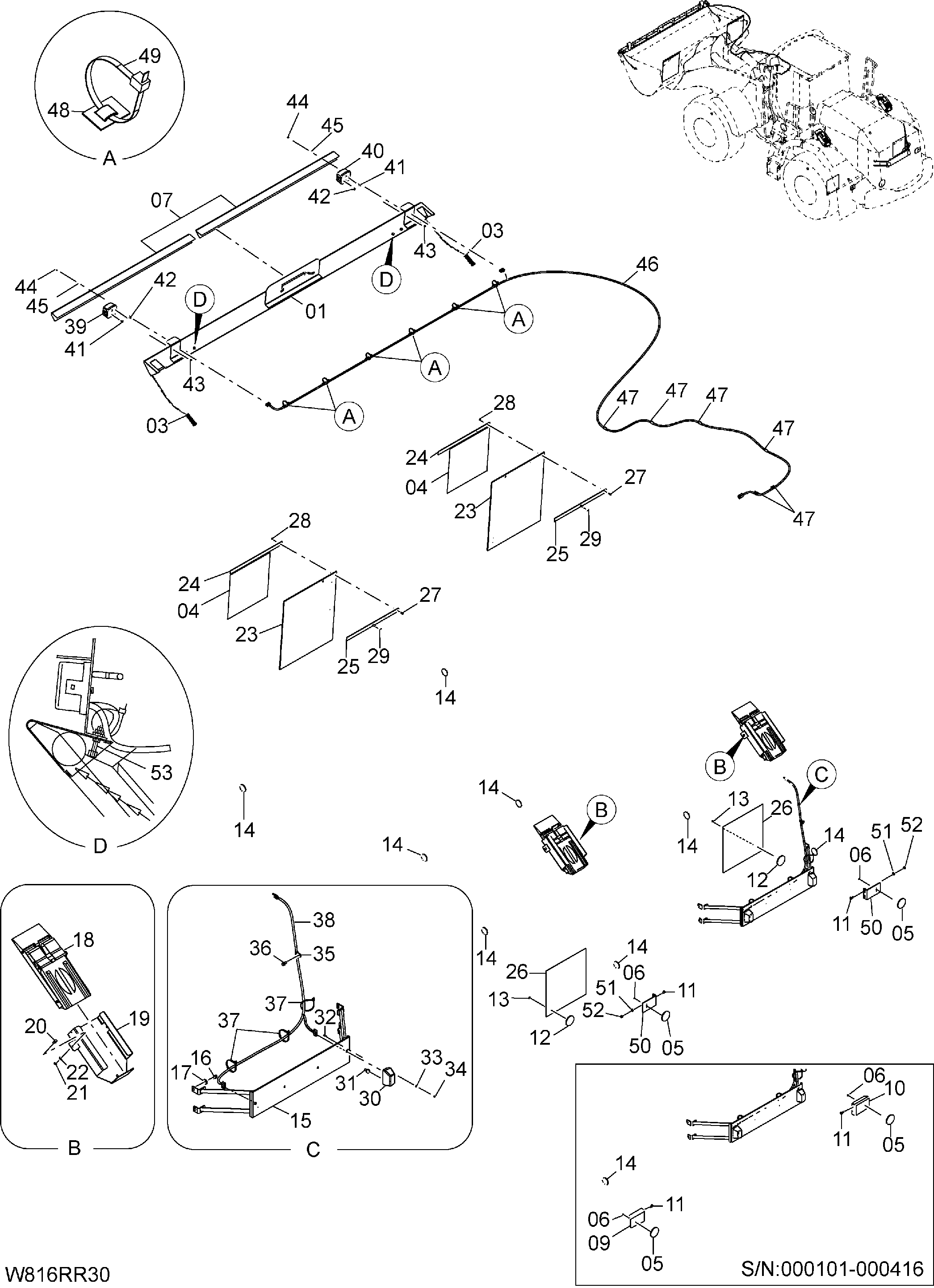

Заводская схема «Роад дорожная сертификация(германй)[H3G](TUV)» для HITACHI ZW220-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	563G0-50651	Защита ковш	1
03	3130595R11	Пружина	2
04	381121-22230	Предупреждение пластина	2
05	389121-22130	Рефлектор	2
06	01400-00006	Гайка	2
07	389121-27151	Наклейка(комплект)	1
09	563G0-50901 замена: 563G0-50941	Кронштейн в сборе LH	1
10	563G0-50911 замена: 563G0-50941	Кронштейн в сборе RH	1
11	01183-10020	Болт	4
12	389121-22130	Рефлектор	2
13	01400-00006	Гайка	2
14	384121-22120	Рефлектор йеллов	8
15	563G0-50801	Кронштейн в сборе	1
16	01183-10020	Болт	4
17	02000-00010	Шайба	4
18	381991-11121	Шина ограничитель	2
19	381991-11131	Кронштейн	2
20	01183-08020	Болт	6
21	01400-00008	Гайка	6
22	02000-00008	Шайба	6
23	389661-12151	MUD флап	2
24	389661-12140	MUD флап пластина	2
25	389121-22140	MUD флап пластина	2
26	381121-22230	Предупреждение пластина	2
27	01100-06020	Болт	8
28	01400-00006	Гайка	8
29	3057333R91	Зажим	2
30	3231505R91	Освещение	2
31	0925308C1	Лампа (24V 10W)	2
32	01033-04016	Винт	4
33	02000-00004	Шайба	4
34	01400-00004	Гайка	4
35	263G2-43241	Хомут	1
36	01183-10020	Болт	1
37	04913-11200	Инсулокк	3
38	263G2-44521	Жгут проводов	1
39	1205853H1	Освещение LH	1
40	1205854H1	Освещение RH	1
41	0925307C1	Лампа (24V 21W)	2
42	0925308C1	Лампа (24V 10W)	2
43	01033-05020	Винт	4
44	01400-00005	Гайка	4
45	02000-00005	Шайба	4
46	Z01121-22120	Жгут проводов	1
47	381121-22180	Хомут	6
48	381121-51190	Хомут пластина	6
49	3141429R1	Страп	6
50	563G0-50941	Кронштейн	2
51	02000-00010	Шайба	4
52	01400-00010	Гайка	4
53	381121-22170	Клампинг винт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW220-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
