Флоатинг палец(FTP) — HITACHI ZW220-HCMF

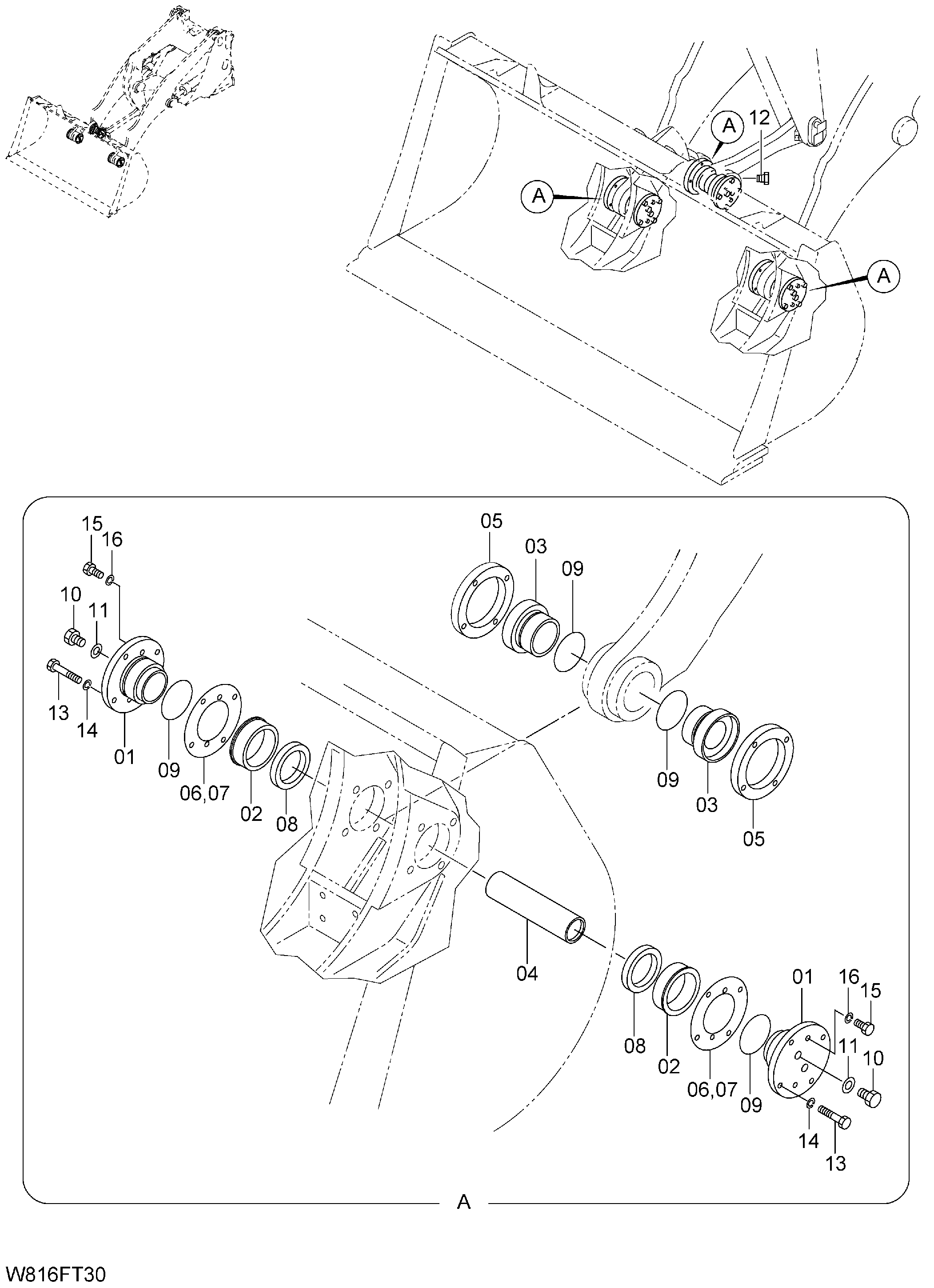

Заводская схема «Флоатинг палец(FTP)» для HITACHI ZW220-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 56600-69402 | Колпачок | 6 |
| 02 | 56600-69881 | Втулка | 6 |
| 03 | 563G8-72051 | Втулка | 6 |
| 04 | 56560-58681 | Палец | 3 |
| 05 | 56600-69412 | Фланец | 6 |
| 06 | 56600-69891 | Регулировочная шайба 0.8mm | 24 |
| 07 | 56600-69901 | Регулировочная шайба 2.3mm | 24 |
| 08 | 28229-07051 | Масляное уплотнение | 6 |
| 09 | 03310-00950 | Уплотнительное кольцо | 12 |
| 10 | 26906-12391 | Пробка | 12 |
| 11 | 21745-32121 | Прокладка | 12 |
| 12 | 24047-92101 | Пробка | 1 |
| 13 | 01116-12090 | Болт | 24 |
| 14 | 02011-00012 | Пружинная шайба | 24 |
| 15 | 01110-12020 | Болт | 12 |
| 16 | 02010-00012 | Шайба | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
