Тормоз трубопроводы(4) — HITACHI ZW220-HCMF

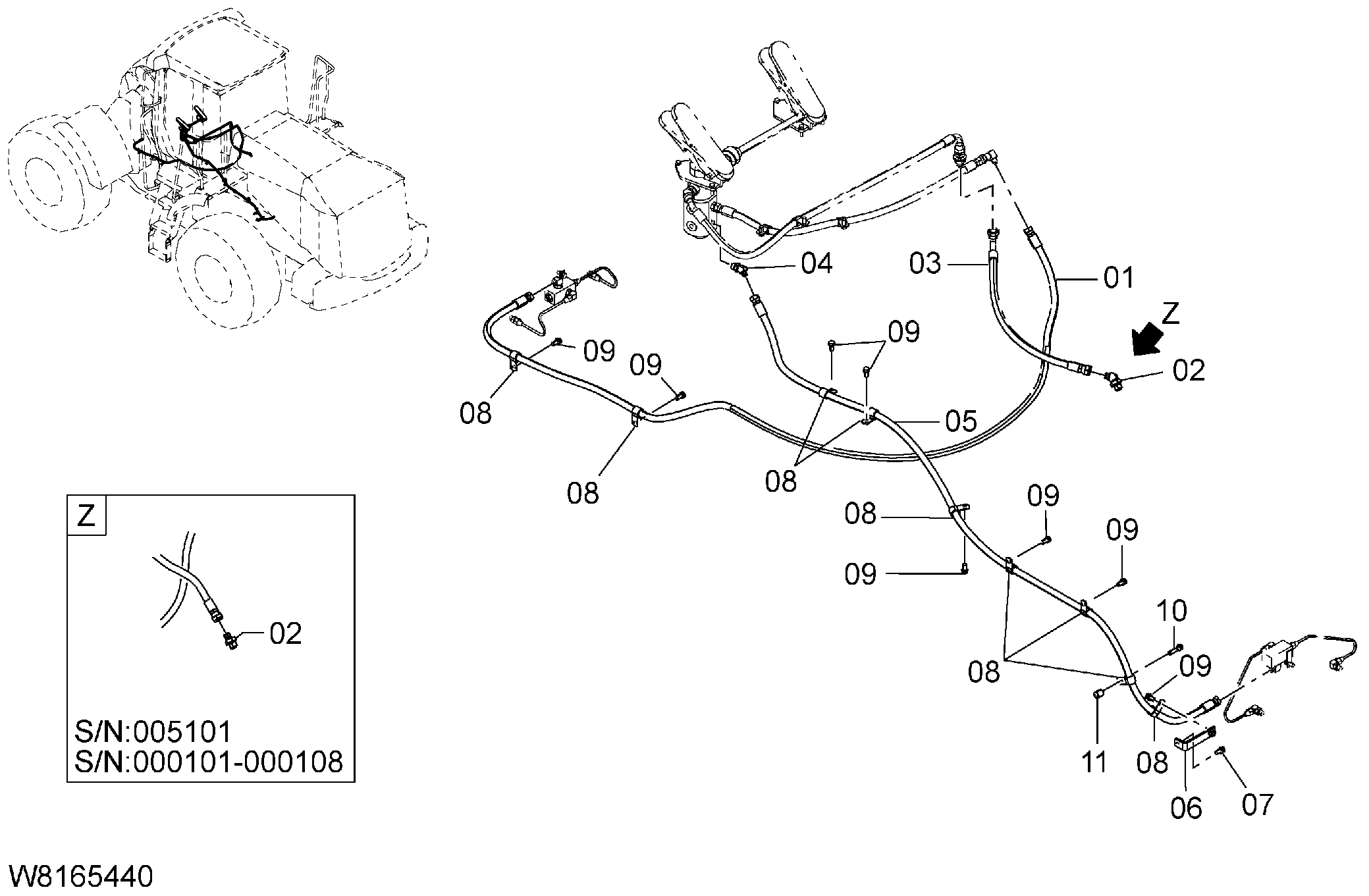

Заводская схема «Тормоз трубопроводы(4)» для HITACHI ZW220-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G5-42161 | Шланг в сборе | 1 |
| 02 | HLA852144 | Адаптер | 1 |
| 02 | HLA852244 | Угловой штуцер | 1 |
| 02A | 03320-00180 | Уплотнительное кольцо | 1 |
| 03 | 263G5-42181 | Шланг в сборе | 1 |
| 04 | HLA852233 | Угловой штуцер | 1 |
| 04A | 03320-00140 | Уплотнительное кольцо | 1 |
| 05 | 263G5-42221 | Шланг в сборе | 1 |
| 06 | 263G5-40061 | Кронштейн | 1 |
| 07 | 01183-10020 | Болт с шайбой | 1 |
| 08 | 263G2-43301 | Хомут | 9 |
| 09 | 01183-10020 | Болт с шайбой | 8 |
| 10 | 01183-10040 | Болт с шайбой | 1 |
| 11 | 26555-42141 замена: 263G2-12301 | Втулка | 1 |
| 11 | 263G2-12301 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
