Скальный ковш(с велдед зуб) 2.4m3[H3G](RB3240) — HITACHI ZW220-HCMF
Заводская схема «Скальный ковш(с велдед зуб) 2.4m3[H3G](RB3240)» для HITACHI ZW220-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.

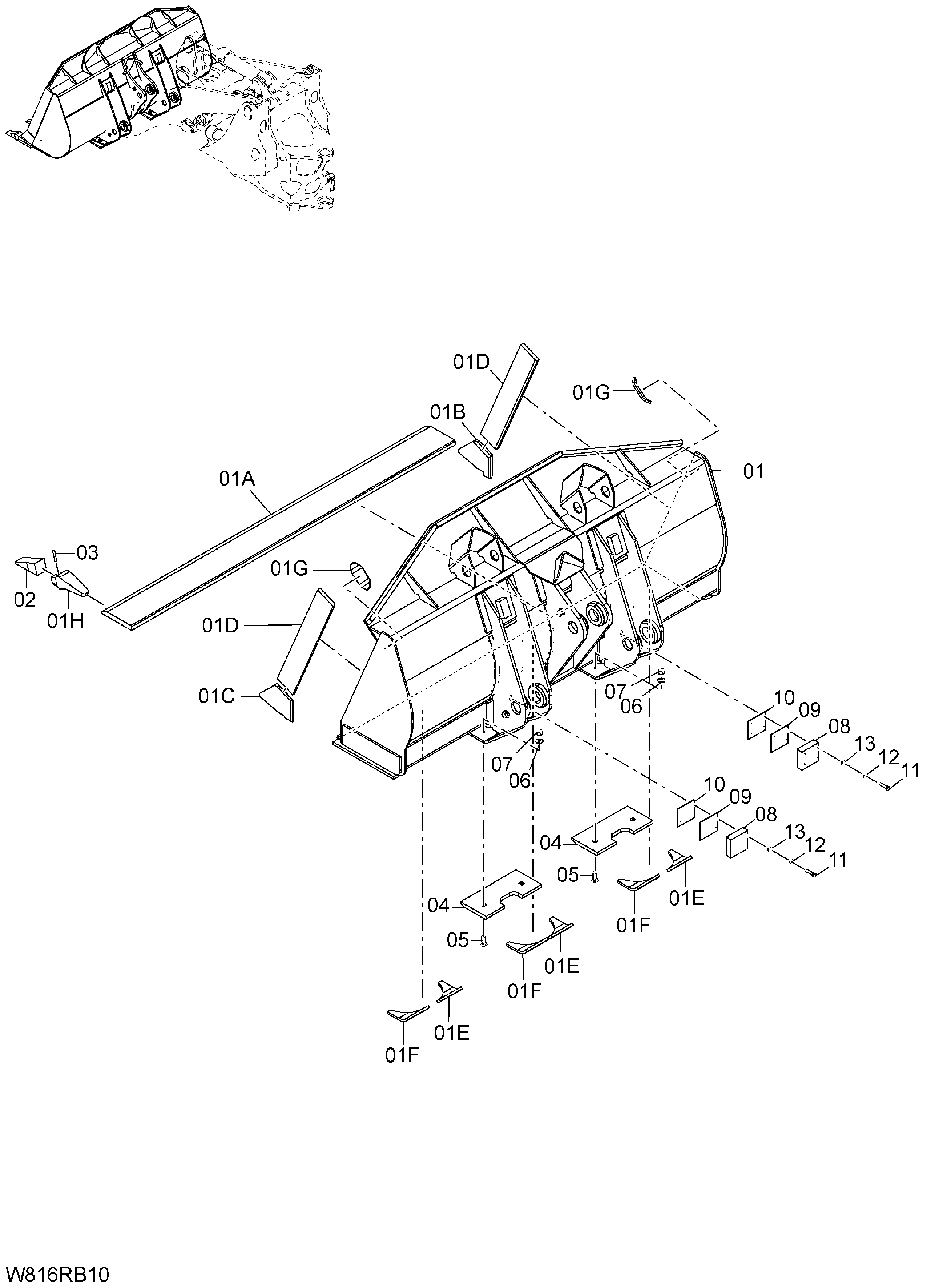

 HITACHI ZW220-HCMF](/catalog-drawings/bd/bd930ce9-f11a-4203-af7a-8e1436a921a0.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563G8-80341 | Скальный ковш в сборе | 1 | |
| 01 | 563G8-80551 | Ковш скальный | 1 |
| 01A | 563G8-82481 | Кромка режущий | 1 |
| 01B | 563G8-83111 | Кромка корнер RH | 1 |
| 01C | 563G8-83101 | Кромка корнер LH | 1 |
| 01D | 563G8-83131 | Кромка боковой | 2 |
| 01E | 563G8-83171 | Гуссет RH | 3 |
| 01F | 563G8-83161 | Гуссет LH | 3 |
| 01G | 26608-82181 | Гуссет | 2 |
| 01H | 381812-96120 | Адаптер | 8 |
| 02 | 381812-95120 | Зуб | 8 |
| 03 | 381812-95130 | Стопорный палец | 8 |
| 04 | 56600-67771 | Пластина веар | 2 |
| 05 | 56430-51061 | Болт | 4 |
| 06 | 56600-51471 | Шайба | 4 |
| 07 | 56600-54751 | Гайка | 4 |
| 08 | 56670-55171 | Ограничитель | 2 |
| 09 | 26678-82371 | Регулировочная шайба 2.3mm | 2 |
| 10 | 26678-82381 | Регулировочная шайба 3.2mm | 3 |
| 11 | 01116-16070 | Болт | 8 |
| 12 | 02011-00016 | Пружинная шайба | 8 |
| 13 | 190A3-02051 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
