Скальный ковш(с навесной зуб, спаке кромка) 2.9m3[6CG, HCG, HEG, корпус, HXG](SPE280) — HITACHI ZW220-HCMF

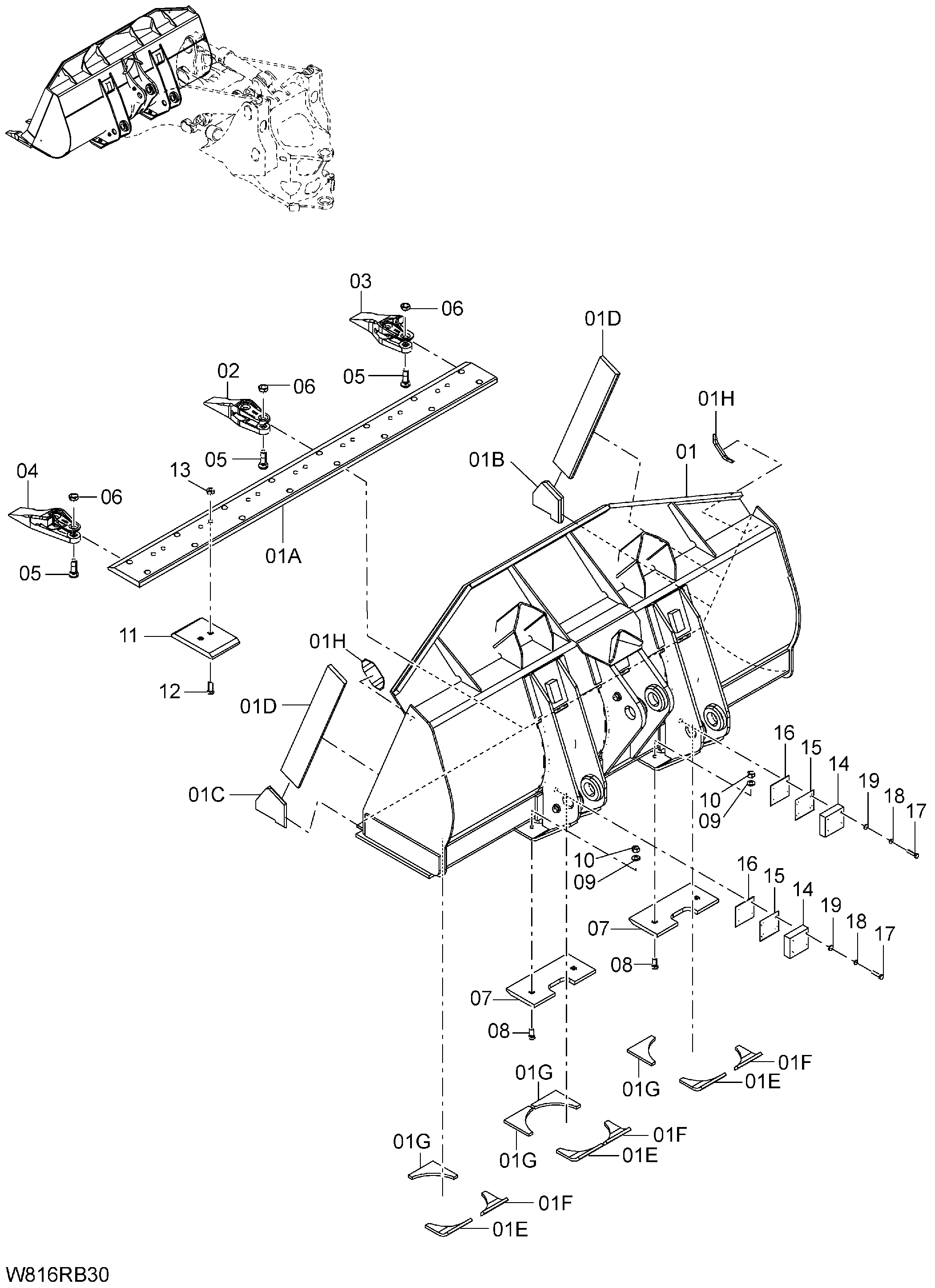

Заводская схема «Скальный ковш(с навесной зуб, спаке кромка) 2.9m3[6CG, HCG, HEG, корпус, HXG](SPE280)» для HITACHI ZW220-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
 HITACHI ZW220-HCMF](/catalog-drawings/86/86b95b42-3192-4b4c-a0d1-c8a7a2a693b7.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563G8-81091 | Скальный ковш в сборе SPE | 1 | |
| 01 | 563G8-80011 | Ковш скальный | 1 |
| 01A | 56670-50481 | Кромка режущий | 1 |
| 01B | 56600-52582 | Кромка корнер RH | 1 |
| 01C | 56600-52592 | Кромка корнер LH | 1 |
| 01D | 563G8-82021 | Кромка боковой | 2 |
| 01E | 56600-69971 | Гуссет | 3 |
| 01F | 56600-69981 | Гуссет | 3 |
| 01G | 26708-82251 | Гуссет | 4 |
| 01H | 26608-82181 | Гуссет | 2 |
| 02 | 56600-51382 | Зуб центральный | 6 |
| 03 | 56600-51482 | Зуб RH | 1 |
| 04 | 56600-51492 | Зуб LH | 1 |
| 05 | 56700-50661 | Болт | 16 |
| 06 | 56600-51351 | Гайка | 16 |
| 07 | 56600-67771 | Пластина веар | 2 |
| 08 | 56430-51061 | Болт | 4 |
| 09 | 56600-51471 | Шайба | 4 |
| 10 | 56600-54751 | Гайка | 4 |
| 11 | 56760-51141 | Кромка спаке | 7 |
| 12 | 56440-50031 | Болт | 14 |
| 13 | 56600-54751 | Гайка | 14 |
| 14 | 56670-55171 | Ограничитель | 2 |
| 15 | 26678-82371 | Регулировочная шайба 2.3mm | 2 |
| 16 | 26678-82381 | Регулировочная шайба 3.2mm | 2 |
| 17 | 01116-16070 | Болт | 8 |
| 18 | 02011-00016 | Пружинная шайба | 8 |
| 19 | 190A3-02051 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
