Стояночный тормоз (1) [H3G, корпус, HXG] — HITACHI ZW220-HCMF
Заводская схема «Стояночный тормоз (1) [H3G, корпус, HXG]» для HITACHI ZW220-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.

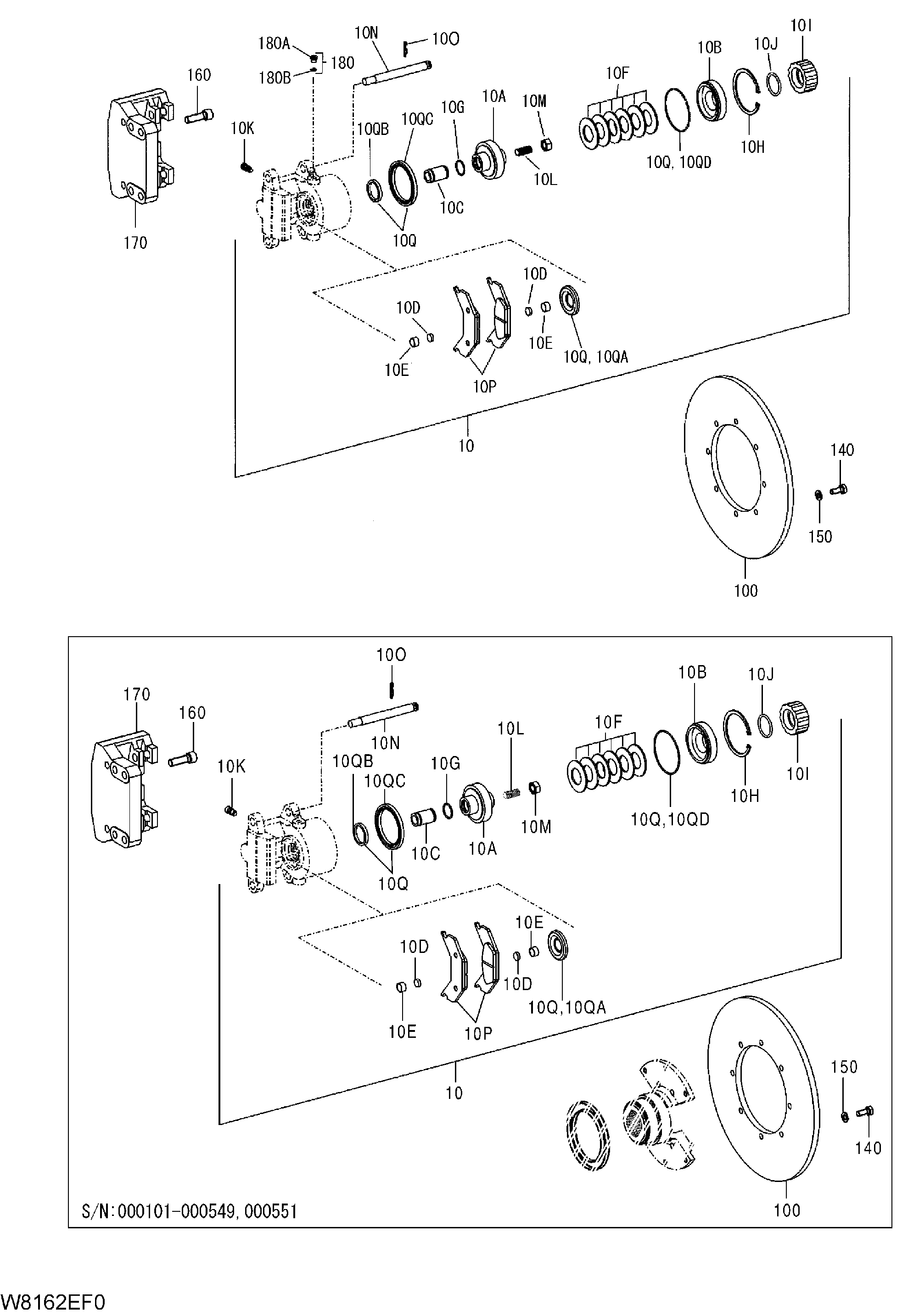

![Схема Стояночный тормоз (1) [H3G, корпус, HXG] HITACHI ZW220-HCMF](/catalog-drawings/e4/e4b97c3c-a1db-457b-8925-d8af7382f1eb.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 10 | 263G2-57081 | Тормоз | 1 |
| 10A | 263G2-57331 | Поршень | 1 |
| 10B | 263G2-57341 | Давление кольцо | 1 |
| 10C | 263G2-57351 | Давление палец | 1 |
| 10D | 263G2-57361 | Дауермагнет | 2 |
| 10E | 263G2-57371 | Клеаранке кольцо | 2 |
| 10F | 263G2-57411 | Чашка пружина | 6 |
| 10G | 263G2-57421 | Уплотнительное кольцо | 1 |
| 10H | 263G2-57581 | Ретаининг кольцо | 1 |
| 10I | 263G2-57511 | Винт колпачок | 1 |
| 10J | 263G2-57441 | Уплотнительное кольцо | 1 |
| 10K | 263G2-57021 | Сапун | 1 |
| 10L | 263G2-57451 | Комплект винт | 1 |
| 10M | 263G2-57461 | Хексагон гайка | 1 |
| 10N | 263G2-57481 | Палец | 2 |
| 10O | 263G2-57491 | Спр.коттер палец | 2 |
| 10P | 263G2-57091 | Бр.лининг комплект | 1 |
| 10Q | 263G2-57101 | Уплотнение комплект | 1 |
| 10QA | 263G2-57381 | Пыль колпачок | 1 |
| 10QB | 263G2-57391 | У-ринг | 1 |
| 10QC | 263G2-57401 | У-ринг | 1 |
| 10QD | 263G2-57431 | Уплотнительное кольцо | 1 |
| 100 | 263G2-58701 | Тормоз дисковый | 1 |
| 140 | 263G2-57831 | Хексагон винт | 6 |
| 150 | 263G2-57521 | Шайба | 6 |
| 160 | 263G2-57941 | Болт с головкой | 4 |
| 170 | 263G2-57321 | Бр.анкхор пластина | 1 |
| 180A | 263G2-57951 | Винт пробка | 1 |
| 180B | 263G2-57611 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
