Карданный вал вал (F) [H3G, корпус, HXG] — HITACHI ZW220-HCMF
Заводская схема «Карданный вал вал (F) [H3G, корпус, HXG]» для HITACHI ZW220-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.

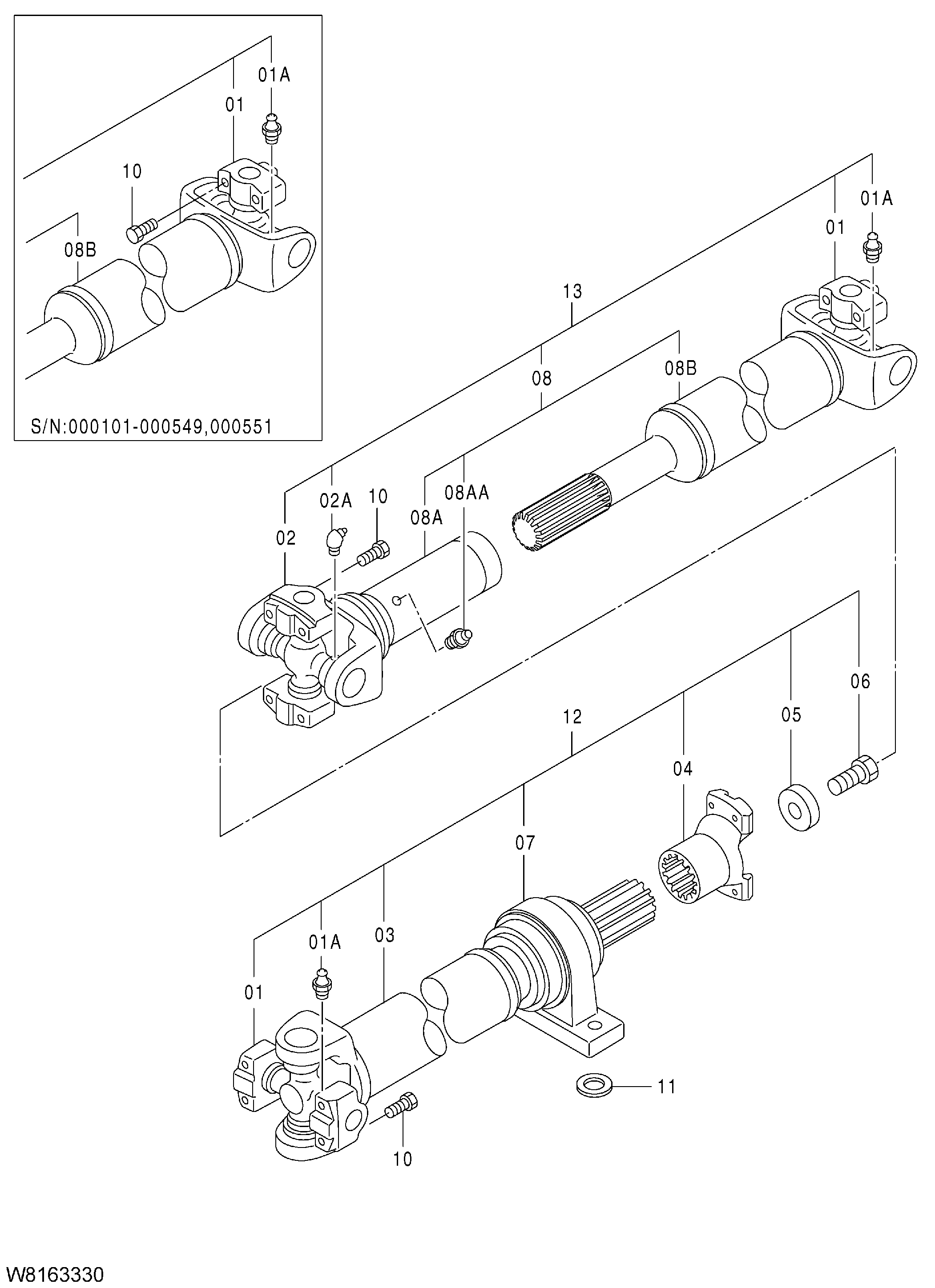

![Схема Карданный вал вал (F) [H3G, корпус, HXG] HITACHI ZW220-HCMF](/catalog-drawings/7c/7c5c78e8-d173-4d05-b481-d8bb6df37d6d.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 263G3-30031 | Карданный вал вал | 1 | |
| 263G3-30032 | Карданный вал вал | 1 | |
| 01 | 26563-37001 | Соединение универсальный | 2 |
| 01A | 26563-37011 | Пресс-маслёнка | 1 |
| 02 | 26563-37021 | Соединение универсальный | 1 |
| 02A | 26563-37031 | Пресс-маслёнка | 1 |
| 03 | 263G3-37281 замена: 263G3-37282 | Вилка вал | 1 |
| 03 | 263G3-37282 | Вилка вал | 1 |
| 04 | 263G3-37221 | Вилка | 1 |
| 05 | 263G3-37231 | Пластина | 1 |
| 06 | 263G3-37241 | Болт | 1 |
| 07 | 263G3-37251 | Блок пиллов | 1 |
| 08 | 263G3-37321 | Вилка вал в сборе | 1 |
| 08AA | 26563-37091 | Пресс-маслёнка | 1 |
| 10 | 26563-37111 | Болт | 12 |
| 10 | 26563-37111 | Болт | 8 |
| 11 | 26563-37121 | Шайба | 2 |
| 12 | 263G3-37271 | Карданный вал вал дополнительный | 1 |
| 13 | 263G3-37131 | Карданный вал вал дополнительный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
