Енгинеконнект [H3G, корпус, HXG] — HITACHI ZW220-HCMF
Заводская схема «Енгинеконнект [H3G, корпус, HXG]» для HITACHI ZW220-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.

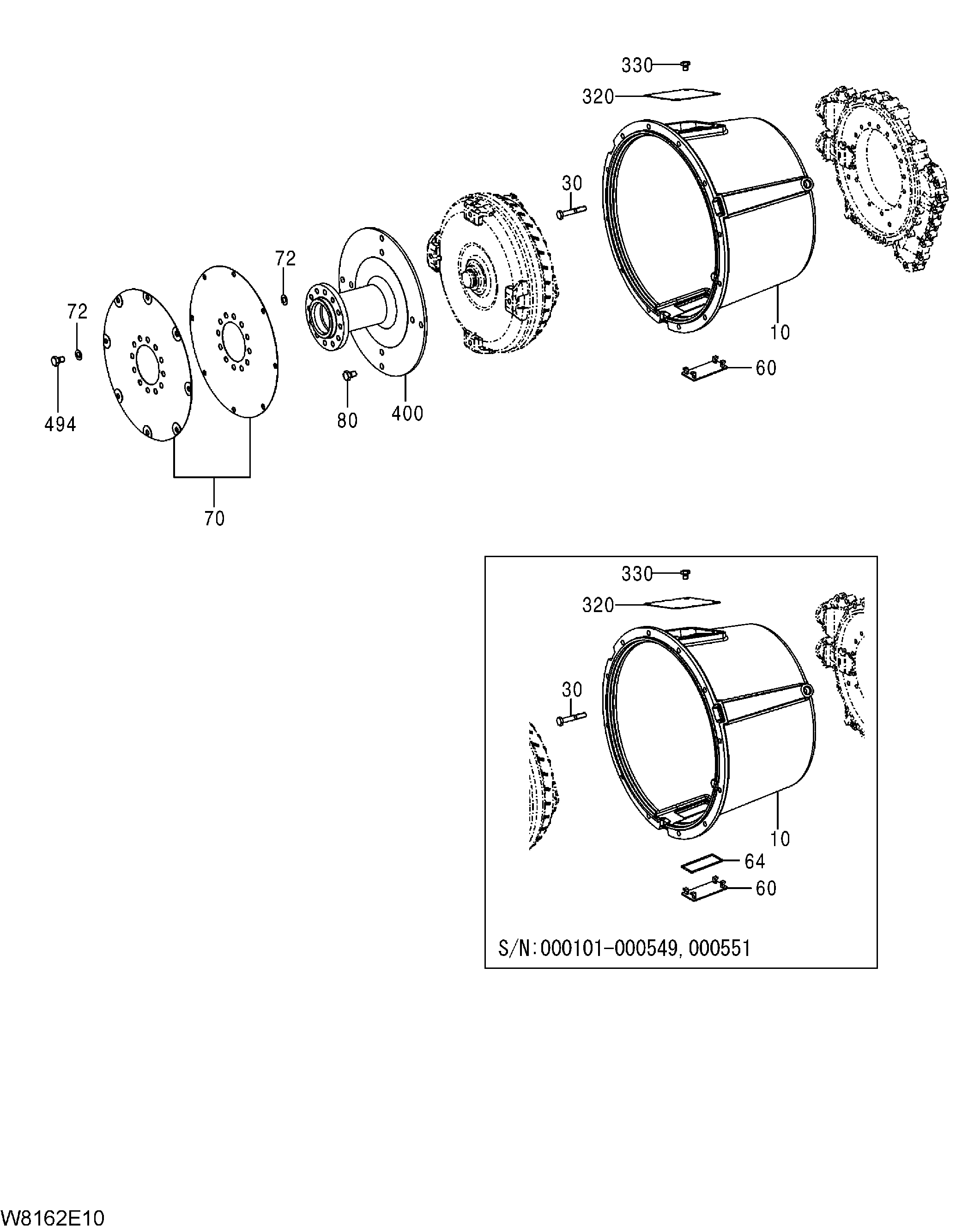

![Схема Енгинеконнект [H3G, корпус, HXG] HITACHI ZW220-HCMF](/catalog-drawings/74/74731483-884f-40a1-bffa-dabaa8a41a3a.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 10 | 263G2-59261 | Преобразователь белл | 1 |
| 30 | 263G2-57821 | Хексагон винт | 18 |
| 60 | 263G2-58681 | Крышка | 1 |
| 64 | 263G2-57641 | Уплотнительное кольцо | 1 |
| 70 | 263G2-59041 | Диапхрагм | 2 |
| 72 | 263G2-58011 | Шайба | 24 |
| 80 | 263G2-57871 | Хексагон винт | 4 |
| 320 | 263G2-58741 | Крышка | 1 |
| 330 | 263G2-57841 | Хексагон винт | 4 |
| 400 | 263G2-59251 | Интерм.ринг | 1 |
| 400 | 263G2-59501 | Интерм.ринг | 1 |
| 494 | 263G2-57871 | Хексагон винт | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
