Мост в сборе (F) (1/4) (TPD) — HITACHI ZW220-HCMF

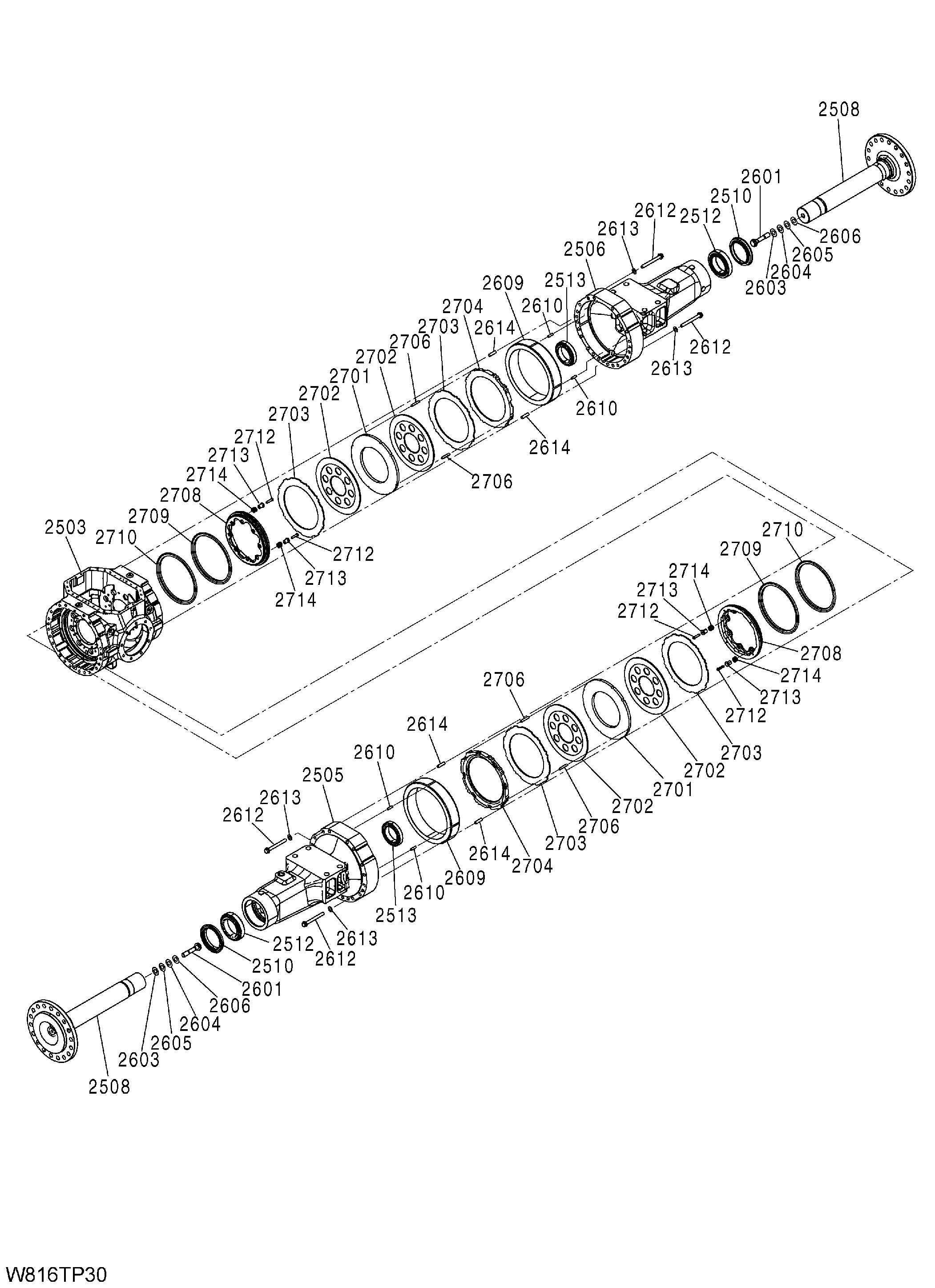

Заводская схема «Мост в сборе (F) (1/4) (TPD)» для HITACHI ZW220-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 163G3-00001 | Мост в сборе передний | 1 | |
| 2503 | 163G3-02001 | Корпус дифф | 1 |
| 2505 | 163G3-02021 | Трубка мост F | 1 |
| 2506 | 163G3-02031 | Трубка мост F | 1 |
| 2508 | 163G3-02061 | Вал мост | 2 |
| 2510 | 16603-03611 | Масляное уплотнение | 2 |
| 2512 | 163G3-02511 замена: 163G3-02551 | Подшипник | 2 |
| 2512 | 163G3-02551 | Подшипник | 2 |
| 2513 | 11874-32061 замена: 163G3-02561 | Подшипник | 2 |
| 2513 | 163G3-02561 | Подшипник | 2 |
| 2601 | 16503-02061 | Болт | 2 |
| 2603 | 16703-02151 | Регулировочная шайба 0.1mm | 2 |
| 2604 | 16703-02161 | Регулировочная шайба 0.2mm | 2 |
| 2605 | 16703-02171 | Регулировочная шайба 0.25mm | 2 |
| 2606 | 16703-02181 | Регулировочная шайба 0.5mm | 6 |
| 2609 | 163G3-02471 | Коронная шестерня | 2 |
| 2610 | 101T3-02241 | Палец | 8 |
| 2612 | 01106-16130 | Болт | 40 |
| 2613 | 190A3-02051 | Шайба | 40 |
| 2614 | 02212-16040 | Палец | 4 |
| 2701 | 163G3-02151 | Кольцо тормоз | 2 |
| 2702 | 163G3-02131 | Диск тормоз | 4 |
| 2703 | 163G3-02141 | Кольцо тормоз | 4 |
| 2704 | 163G3-02161 | Пластина концевой | 2 |
| 2706 | 16783-02501 | Палец | 16 |
| 2708 | 163G3-02241 | Поршень | 2 |
| 2709 | 163G3-02251 | Д-ринг | 2 |
| 2710 | 16423-02142 | Д-ринг | 2 |
| 2712 | 16763-02371 | Болт | 16 |
| 2713 | 16763-02381 | Адаптер | 16 |
| 2714 | 163G3-02541 | Пружина обратный | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
