Задний комбинированный фонарь[H3G, HEG, корпус, HXG](CLR003) — HITACHI ZW220-HCMF

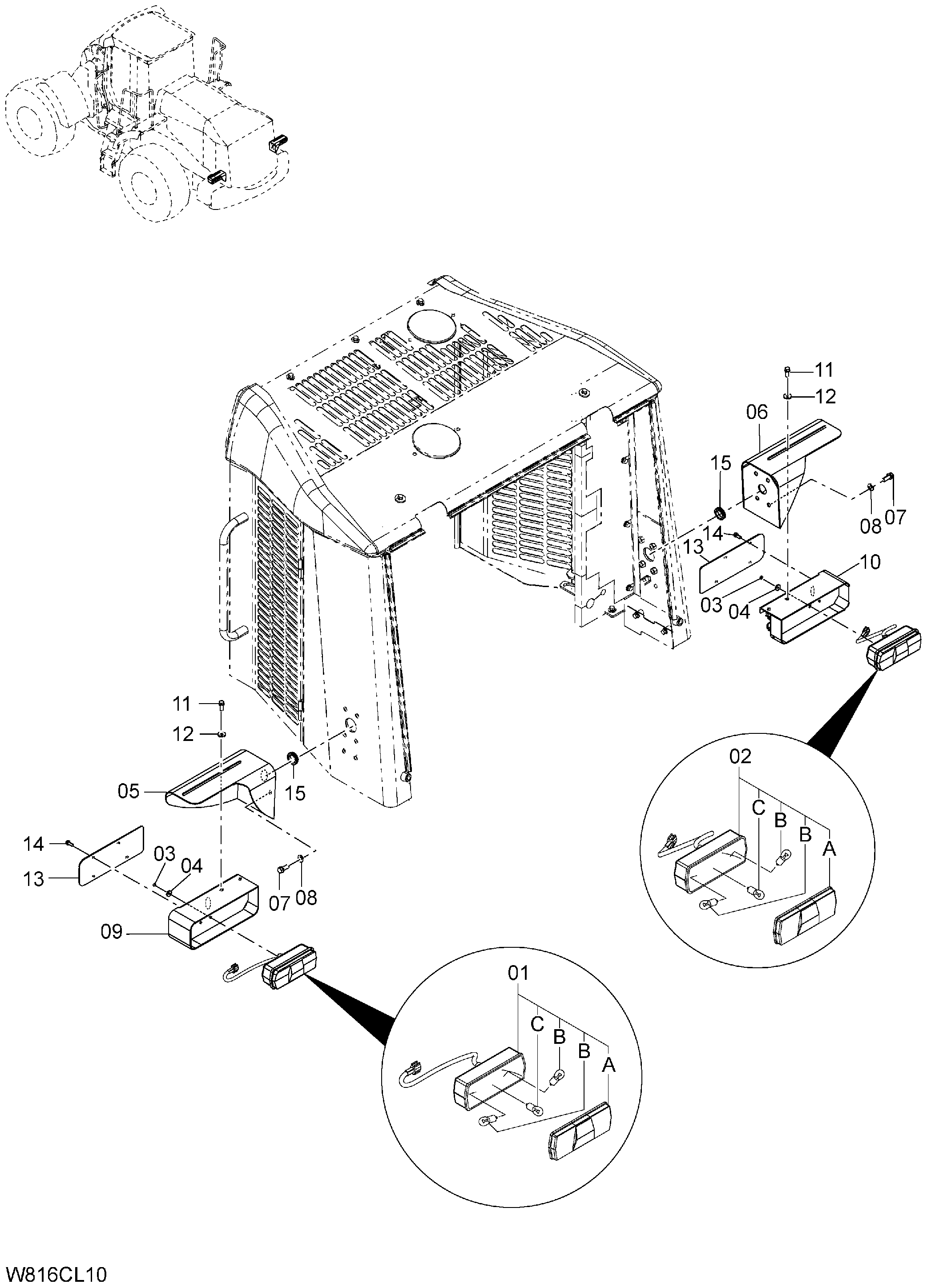

Заводская схема «Задний комбинированный фонарь[H3G, HEG, корпус, HXG](CLR003)» для HITACHI ZW220-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
 HITACHI ZW220-HCMF](/catalog-drawings/51/51444529-d975-4aee-a071-577603d4ea80.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | HL4482452 | Фонарь задний LH | 1 |
| 01A | 263G2-47011 | Рассеиватель | 1 |
| 01B | 263G2-47031 | Лампа (24V 21W) | 2 |
| 01C | 263G2-47041 | Лампа (24V 10W) | 1 |
| 02 | HL4482453 | Фонарь задний RH | 1 |
| 02A | 263G2-47021 | Рассеиватель | 1 |
| 02B | 263G2-47031 | Лампа (24V 21W) | 2 |
| 02C | 263G2-47041 | Лампа (24V 10W) | 1 |
| 03 | 02000-00006 | Шайба | 4 |
| 04 | 26752-42821 | Резиновая прокладка | 4 |
| 05 | 263G2-40401 | Кронштейн в сборе LH | 1 |
| 06 | 263G2-40411 | Кронштейн в сборе RH | 1 |
| 07 | 01183-12030 | Болт с шайбой | 8 |
| 08 | 02000-00012 | Шайба | 8 |
| 09 | 263G2-40382 | Кронштейн в сборе LH | 1 |
| 10 | 263G2-40392 | Кронштейн в сборе RH | 1 |
| 11 | 01183-10025 | Болт с шайбой | 4 |
| 12 | 26091-12081 | Шайба | 4 |
| 13 | 263G2-43492 | Пластина | 2 |
| 14 | 01183-08020 | Болт с шайбой | 8 |
| 15 | 21471-24411 | Уплотнительная втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
