Пилотные гидролинии(7) — HITACHI ZW220-HCMF

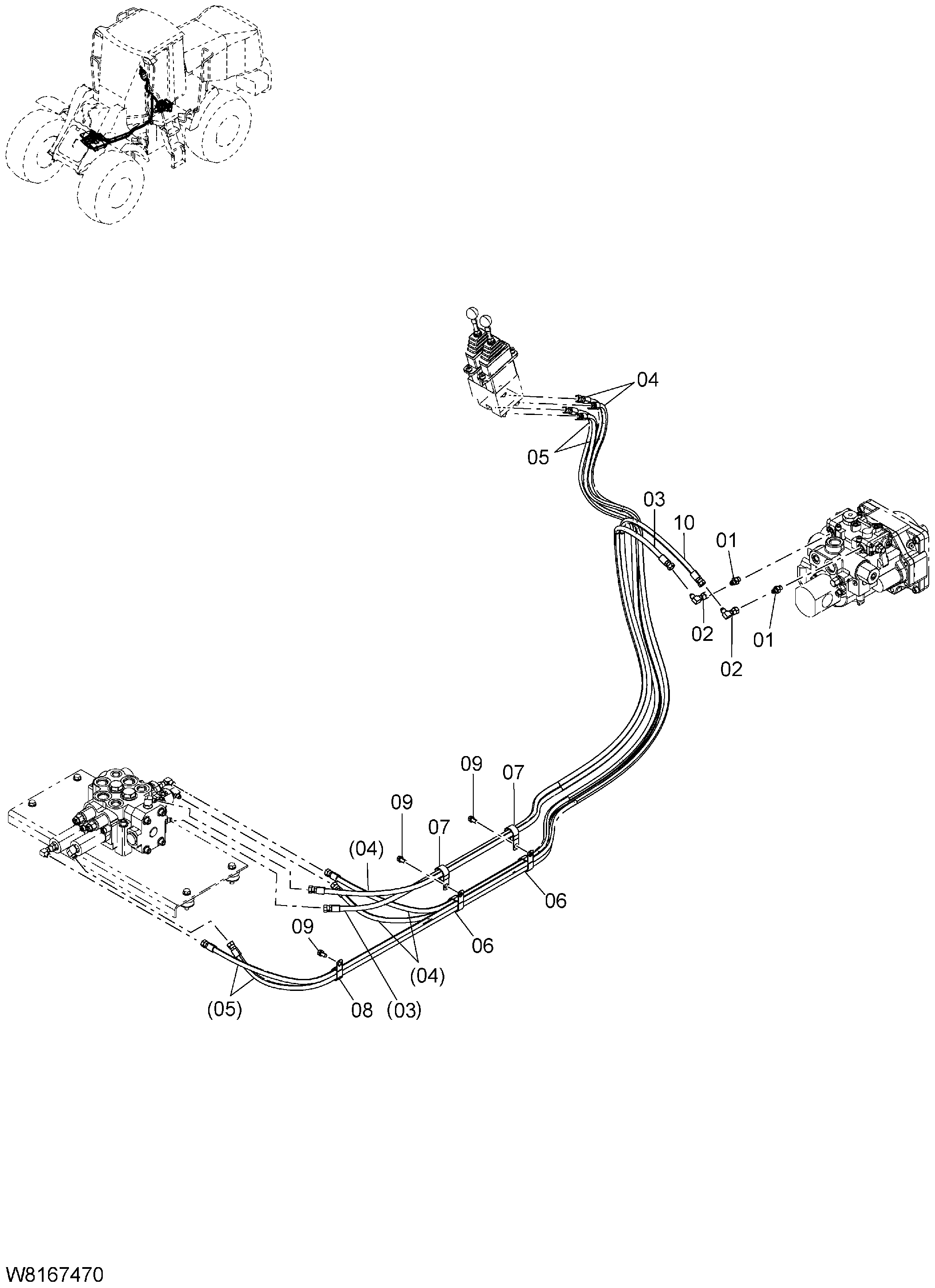

Заводская схема «Пилотные гидролинии(7)» для HITACHI ZW220-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | HLA852123 | Адаптер | 2 |
| 01A | 03320-00110 | Уплотнительное кольцо | 1 |
| 02 | HL4239976 | Унион S | 2 |
| 03 | 263G7-42311 | Шланг в сборе | 1 |
| 04 | 263G7-42241 | Шланг в сборе | 2 |
| 05 | 263G7-42261 | Шланг в сборе | 2 |
| 06 | 263G2-43361 | Хомут | 2 |
| 07 | 263G2-43361 | Хомут | 2 |
| 08 | 263G2-43431 | Хомут | 1 |
| 09 | 01183-10020 | Болт с шайбой | 3 |
| 10 | 263G7-42321 | Шланг в сборе | 1 |
| 10 | 263G7-42241 | Шланг в сборе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
