LOG грейфер(TLZ070) — HITACHI ZW220-HCMF

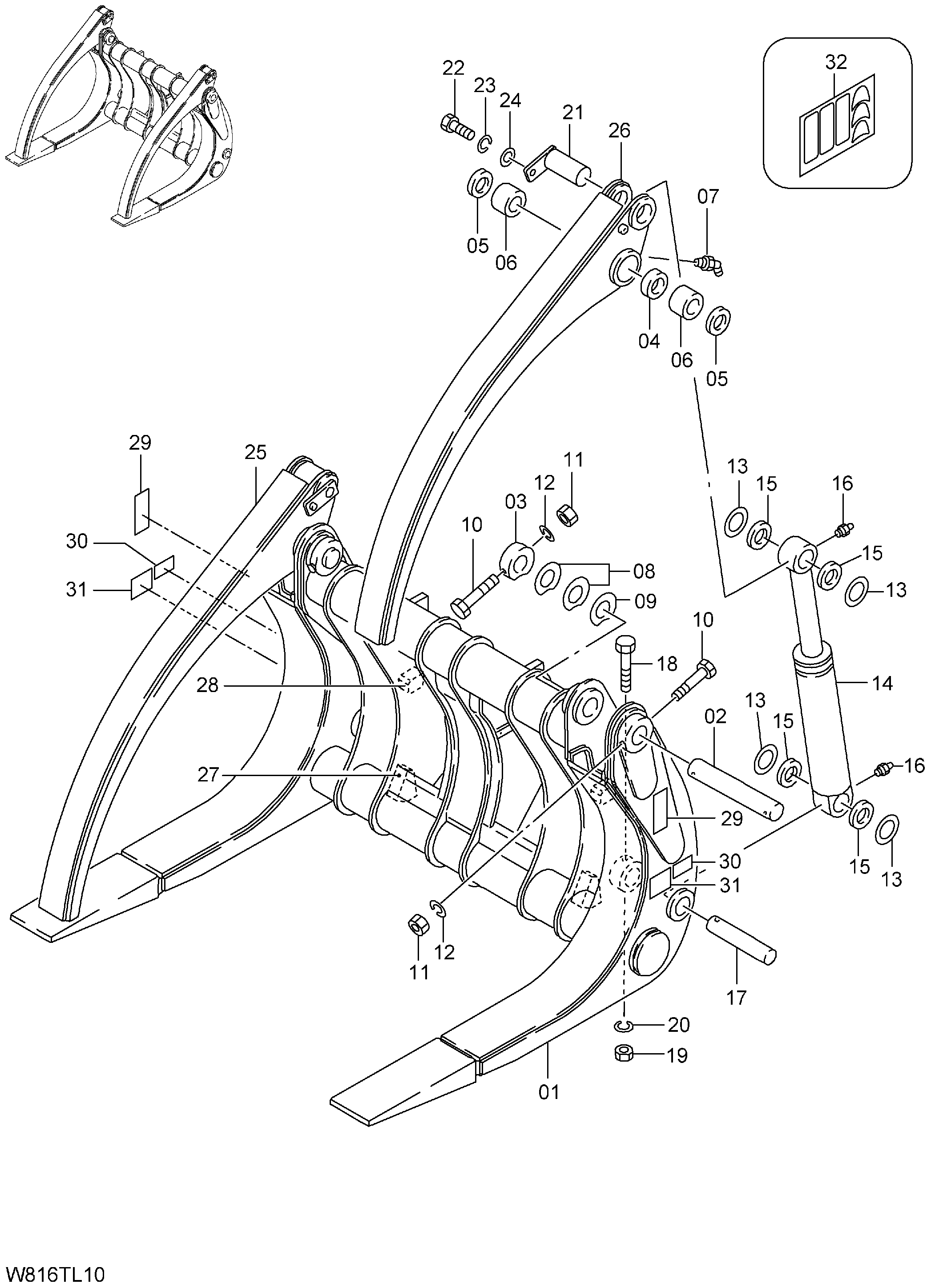

Заводская схема «LOG грейфер(TLZ070)» для HITACHI ZW220-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563G8-81411 | Логгер в сборе | 1 | |
| 01 | 563G8-81421 | Водило вилка | 1 |
| 02 | 56500-60921 | Палец | 2 |
| 03 | 56500-60872 | Втулка | 2 |
| 04 | 56600-53691 | Втулка | 2 |
| 05 | 26388-72311 | Пылезащитное уплотнение | 4 |
| 06 | 56600-53711 | Втулка | 4 |
| 07 | 04901-00160 | Пресс-маслёнка | 2 |
| 08 | 56500-61002 | Регулировочная шайба | 4 |
| 09 | 56500-61012 | Регулировочная шайба | 2 |
| 10 | 01110-20170 | Болт | 4 |
| 11 | 01401-00020 | Гайка | 4 |
| 12 | 02010-00020 | Шайба | 4 |
| 13 | 563G8-83731 | Проставка | 8 |
| 14 | 563G8-83831 | Хомут гидроцилиндр | 2 |
| 15 | 26388-72311 | Пылезащитное уплотнение | 8 |
| 16 | 04901-00100 | Штуцер греае | 4 |
| 17 | 56600-59181 | Палец | 2 |
| 18 | 01110-20150 | Болт | 2 |
| 19 | 01401-00020 | Гайка | 2 |
| 20 | 02010-00020 | Шайба | 2 |
| 21 | 56600-53661 | Палец | 2 |
| 22 | 01110-12025 | Болт | 2 |
| 23 | 02010-00012 | Шайба | 2 |
| 24 | 26438-72181 | Шайба | 2 |
| 25 | 56600-53511 | Хомут | 1 |
| 26 | 56670-53831 | Хомут | 1 |
| 27 | 563G8-83931 | Ограничитель | 2 |
| 28 | 563G8-83941 | Ограничитель | 2 |
| 29 | 290A9-13001 | Наклейка | 2 |
| 29 | 563G9-12131 | Наклейка(английский) | 2 |
| 29 | 563G9-12231 | Наклейка(русский) | 2 |
| 30 | 563G9-12141 | Наклейка | 2 |
| 31 | 56400-52021 | Наклейка | 2 |
| 31 | 563G9-12151 | Наклейка(английский) | 2 |
| 31 | 563G9-12221 | Наклейка(кхинесе) | 2 |
| 31 | 563G9-12241 | Наклейка(русский) | 2 |
| 32 | 563G9-12001 | Наклейка лист | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
