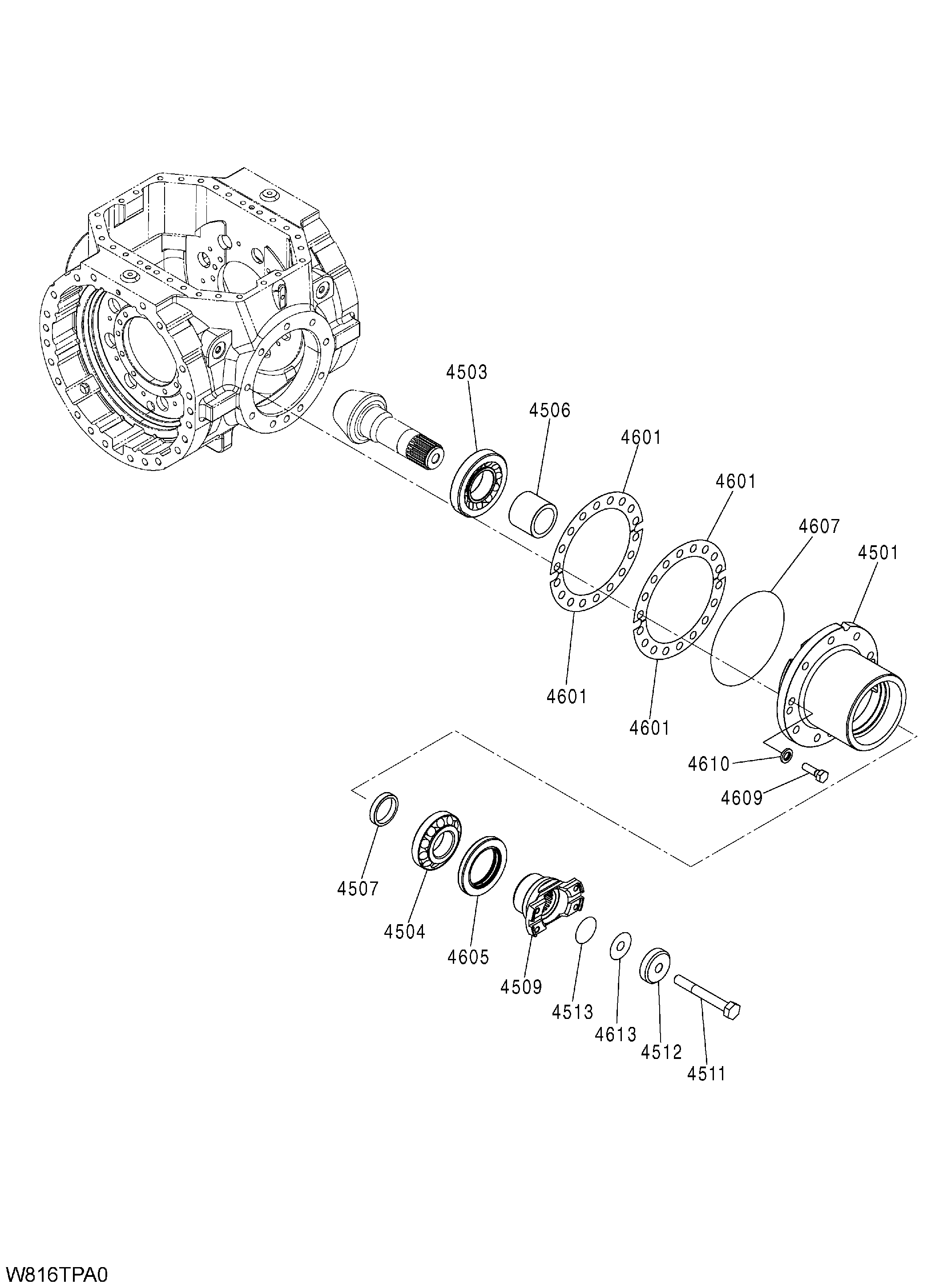

Мост в сборе (правый) (4/4) (TPD) — HITACHI ZW220-HCMF
Заводская схема «Мост в сборе (правый) (4/4) (TPD)» для HITACHI ZW220-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 163G3-00011 | Мост в сборе задний | 1 | |
| 4501 | 163G3-52051 | Каге подшипник R | 1 |
| 4503 | 290A4-37091 | Подшипник | 1 |
| 4504 | 101K3-52101 | Подшипник | 1 |
| 4506 | 163G3-52161 | Проставка | 1 |
| 4507 | 16763-52311 | Проставка | 1 |
| 4509 | 16793-52001 | Фланец 7C | 1 |
| 4511 | 01107-16100 | Болт | 1 |
| 4511 | 01107-20150 | Болт | 1 |
| 4512 | 163G3-52061 | Шайба | 1 |
| 4512 | 163H3-52081 | Шайба | 1 |
| 4513 | 03330-00320 | Уплотнительное кольцо | 1 |
| 4601 | 163G3-52091 | Регулировочная шайба 0.25mm | 4 |
| 4601 | 163G3-52101 | Регулировочная шайба 0.2mm | 4 |
| 4601 | 163G3-52111 | Регулировочная шайба 0.1mm | 4 |
| 4605 | 16763-52104 | Масляное уплотнение | 1 |
| 4607 | 03310-01900 | Уплотнительное кольцо | 1 |
| 4609 | 01106-16050 | Болт | 10 |
| 4610 | 190A3-02051 | Шайба | 10 |
| 4613 | 163G3-52581 | Регулировочная шайба 0.25mm | 5 |
| 4613 | 163G3-52571 | Регулировочная шайба 0.2mm | 2 |
| 4613 | 163G3-52561 | Регулировочная шайба 0.1mm | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
