Основные гидролинии(6) — HITACHI ZW220-HCMF

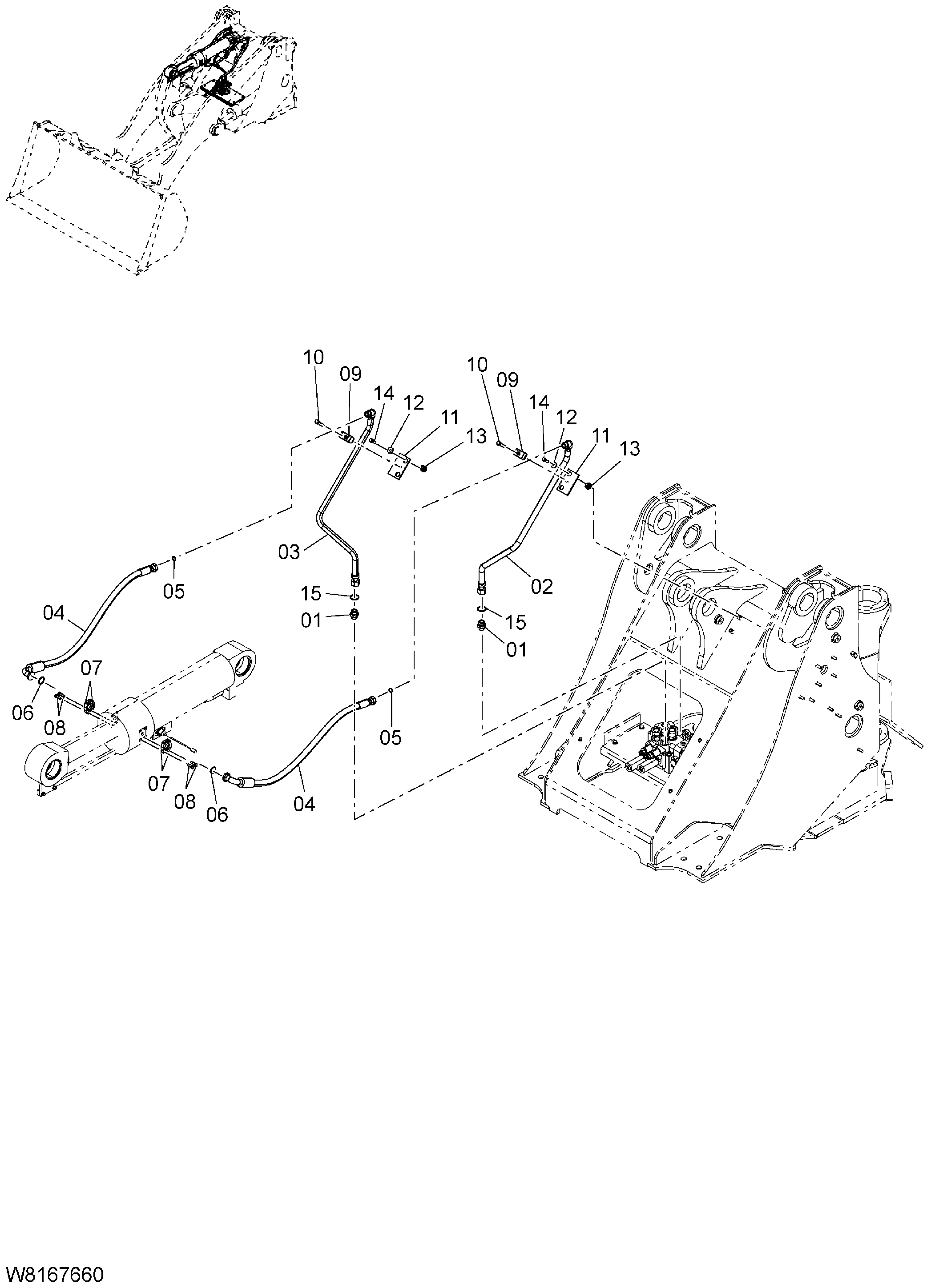

Заводская схема «Основные гидролинии(6)» для HITACHI ZW220-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | HLA853166 | Адаптер | 2 |
| 01A | 03320-00240 | Уплотнительное кольцо | 1 |
| 02 | 263G7-60361 | Трубка в сборе | 1 |
| 03 | 263G7-60371 | Трубка в сборе | 1 |
| 04 | 263G7-62831 замена: 263G7-63701 | Шланг в сборе | 2 |
| 04 | 263G7-63701 | Шланг в сборе | 2 |
| 05 | HL4187308 | Уплотнительное кольцо | 2 |
| 06 | 26607-62621 | Уплотнительное кольцо | 2 |
| 06 | 26607-62631 | Уплотнительное кольцо | 2 |
| 07 | 26607-62571 | Франге сприт | 4 |
| 08 | 01116-10030 | Болт | 8 |
| 09 | HL4190126 | Хомут трубки | 2 |
| 10 | 01183-12050 | Болт с шайбой | 2 |
| 10 | 01183-12060 | Болт с шайбой | 2 |
| 11 | 263G7-60431 | Кронштейн | 2 |
| 12 | 26606-52721 | Шайба | 4 |
| 13 | 26407-32001 | Крепление резиновый | 4 |
| 14 | 01183-10040 | Болт с шайбой | 4 |
| 15 | HL4187308 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
