Каталог запчастей HITACHI

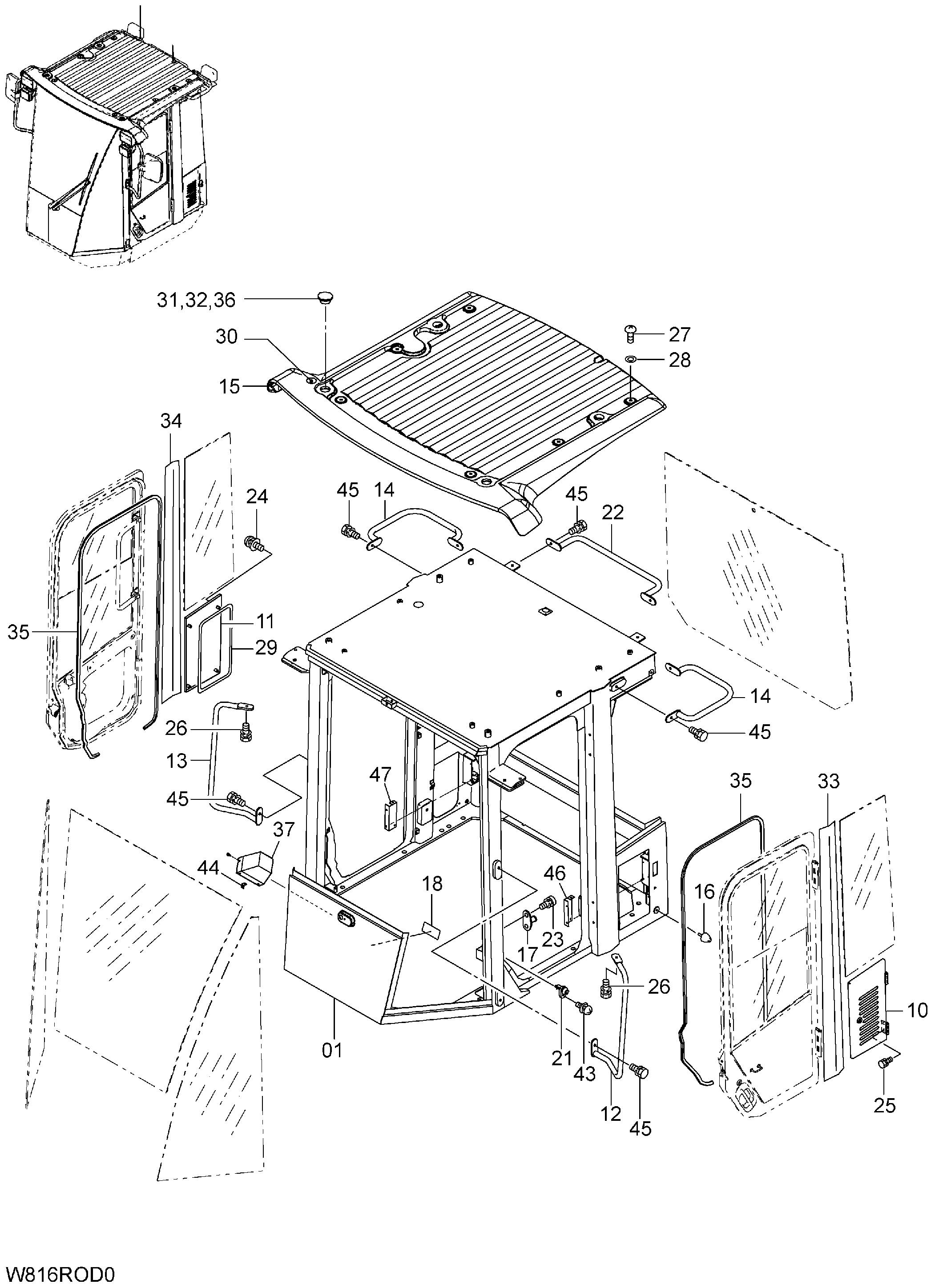

Кабина(1)(GSM специальное исполнение) — HITACHI ZW220-HCMF
Заводская схема «Кабина(1)(GSM специальное исполнение)» для HITACHI ZW220-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G6-74091 замена: 263G6-74092 | Панель | 1 |
| 01 | 263G6-74092 замена: 263G6-74093 | Панель | 1 |
| 10 | 263G6-74251 | LID | 1 |
| 11 | 263G6-74261 | LID RH | 1 |
| 12 | 263G6-74271 | Стойка зеркало LH | 1 |
| 13 | 263G6-74281 | Стойка зеркало RH | 1 |
| 14 | 263G6-74291 | Поручень | 2 |
| 15 | 263G6-74301 | Крышка рооф | 1 |
| 16 | 263G6-74311 | Ограничитель | 4 |
| 17 | 263G6-74401 | Ответная планка | 2 |
| 18 | 263G6-74531 | Информационная табличка | 1 |
| 19 | 263G6-74551 | Паинт | 1 |
| 20 | 263G6-74561 | Уплотнение прокедуре | 1 |
| 21 | 26766-73501 | Выключатель дверь | 1 |
| 22 | 263G6-74601 | Поручень задний | 1 |
| 23 | 263G6-74651 | Винт | 4 |
| 24 | 263G6-74661 | Винт | 4 |
| 25 | 263G6-74671 | Болт | 4 |
| 26 | 263G6-74681 | Болт | 2 |
| 27 | 263G6-74691 | Болт | 6 |
| 28 | 263G6-74701 | Шайба | 6 |
| 29 | 263G6-74791 | Резиновый(S) | 1 |
| 30 | 263G6-74811 | Уплотнительная втулка | 2 |
| 31 | 263G6-74821 | Колпачок | 4 |
| 32 | 263G6-74831 | Манжета | 4 |
| 33 | 263G6-74931 | Наклейка LH | 1 |
| 34 | 263G6-74941 | Наклейка RH | 1 |
| 35 | 263G6-74951 | Резиновый(G) | 2 |
| 36 | 26426-78241 | Колпачок | 4 |
| 37 | 263G6-74981 замена: 263G6-74982 | Крышка гидромотор | 1 |
| 43 | 263G6-75061 | Винт | 1 |
| 44 | 263G6-75191 | Кронштейн | 1 |
| 45 | 263G6-75201 | Болт | 8 |
| 46 | 263G6-75221 | Крышка защёлка LH | 1 |
| 47 | 263G6-75231 | Крышка защёлка RH | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
