Риде управление(RID) — HITACHI ZW220-HCMF

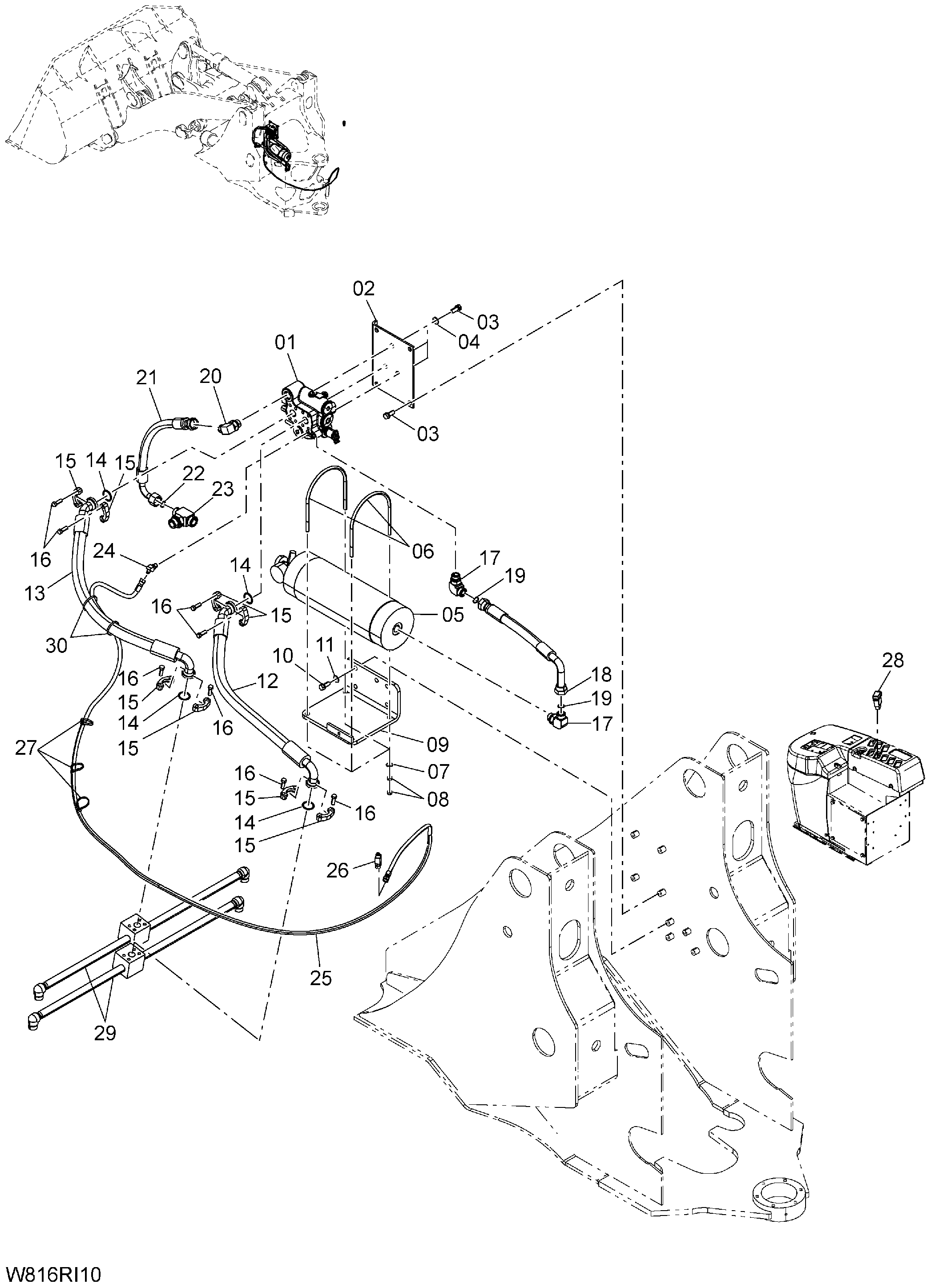

Заводская схема «Риде управление(RID)» для HITACHI ZW220-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G7-62861 | Клапан риде управление | 1 |
| 02 | 263G7-62851 | Кронштейн | 1 |
| 03 | 01183-12030 | Болт с шайбой | 7 |
| 04 | 02000-00012 | Шайба | 3 |
| 05 | 263G7-62871 | Гидроаккумулятор | 1 |
| 06 | 26905-42422 | U болт | 2 |
| 07 | 02000-00010 | Шайба | 4 |
| 08 | 01401-00010 | Гайка | 8 |
| 09 | 263G7-60381 | Кронштейн в сборе | 1 |
| 10 | 01183-12030 | Болт с шайбой | 4 |
| 11 | 02000-00012 | Шайба | 4 |
| 12 | 263G7-62741 | Шланг в сборе | 1 |
| 13 | 263G7-62751 | Шланг в сборе | 1 |
| 14 | 26607-62631 | Уплотнительное кольцо | 4 |
| 15 | 26607-62571 | Франге сприт | 8 |
| 16 | 01116-10030 | Болт | 16 |
| 17 | HLA853366 | Угловой штуцер | 2 |
| 17A | 03320-00240 | Уплотнительное кольцо | 1 |
| 18 | 263G7-62781 | Шланг в сборе | 1 |
| 19 | HL4187308 | Уплотнительное кольцо | 2 |
| 20 | HLA852366 | Угловой штуцер | 1 |
| 20A | 03320-00240 | Уплотнительное кольцо | 1 |
| 21 | 263G7-62771 | Шланг в сборе | 1 |
| 22 | HL4187308 | Уплотнительное кольцо | 1 |
| 23 | HL4614472 | Тройник | 1 |
| 23A | 03320-00290 | Уплотнительное кольцо | 1 |
| 24 | HLA852222 | Угловой штуцер | 1 |
| 24A | 03320-00110 | Уплотнительное кольцо | 1 |
| 25 | 263G7-62761 | Шланг в сборе | 1 |
| 26 | HLA852422 | Тройник | 1 |
| 26A | 03320-00110 | Уплотнительное кольцо | 1 |
| 27 | HL4441695 | Ленточный зажим | 3 |
| 28 | 263G2-43632 | Выключатель | 1 |
| 29 | 263G7-60331 | Трубка в сборе | 2 |
| 30 | 04913-11200 | Инсулокк | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
