Геарбокс корпус (1) [H3G, корпус, HXG] — HITACHI ZW220-HCMF
Заводская схема «Геарбокс корпус (1) [H3G, корпус, HXG]» для HITACHI ZW220-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.

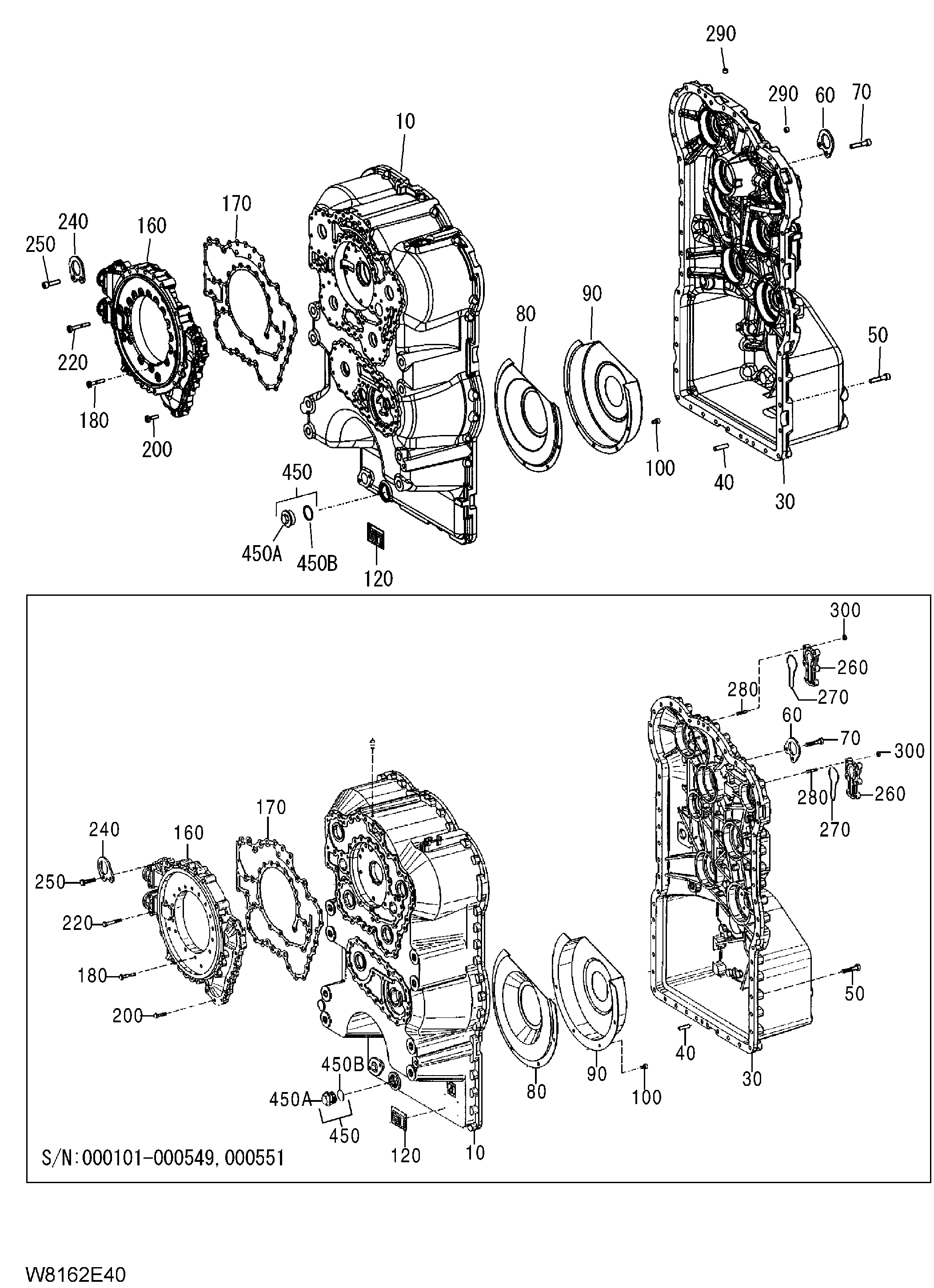

![Схема Геарбокс корпус (1) [H3G, корпус, HXG] HITACHI ZW220-HCMF](/catalog-drawings/4f/4f971e30-5c47-4a4e-9d95-22e1fdbe6f73.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 10 | 263G2-59031 | Хоус.фронт сект | 1 |
| 10 | 263G2-59531 | Хоус.фронт сект | 1 |
| 30 | 263G2-59021 | Хоус.реар сект. | 1 |
| 30 | 263G2-59541 | Хоус.реар сект. | 1 |
| 40 | 263G2-57601 | Кйлиндрикал палец | 2 |
| 40 | 263G2-59551 | Кйлиндрикал палец | 2 |
| 50 | 263G2-57881 | Болт с головкой | 51 |
| 50 | 263G2-57881 | Болт с головкой | 40 |
| 60 | 263G2-58771 | Крепёжные пластина | 1 |
| 70 | 263G2-57881 | Болт с головкой | 2 |
| 80 | 263G2-59121 | Экран лист | 1 |
| 90 | 263G2-59131 | Экран лист | 1 |
| 100 | 263G2-57901 | Болт с головкой | 5 |
| 120 | 263G2-58041 | Тип пластина | 1 |
| 160 | 263G2-58781 | Масляный феед.хоусг. | 1 |
| 160 | 263G2-59561 | Масляный феед.хоусг. | 1 |
| 170 | 263G2-58791 | Прокладка | 1 |
| 180 | 263G2-58561 | Торкс винт | 21 |
| 200 | 263G2-58551 | Торкс винт | 15 |
| 220 | 263G2-58571 | Торкс винт | 4 |
| 240 | 263G2-58771 | Крепёжные пластина | 1 |
| 250 | 263G2-57931 | Болт с головкой | 2 |
| 260 | 263G2-59111 | Крышка | 2 |
| 270 | 263G2-57731 | Уплотнительное кольцо | 2 |
| 280 | 263G2-57991 | Шпилька | 12 |
| 290 | 263G2-59571 | Пробка | 4 |
| 300 | 263G2-58001 | Хексагон гайка | 12 |
| 450A | 263G2-58601 | Винт пробка | 1 |
| 450B | 263G2-57771 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
