Двигатель[H3G, корпус, HXG] — HITACHI ZW220-HCMF

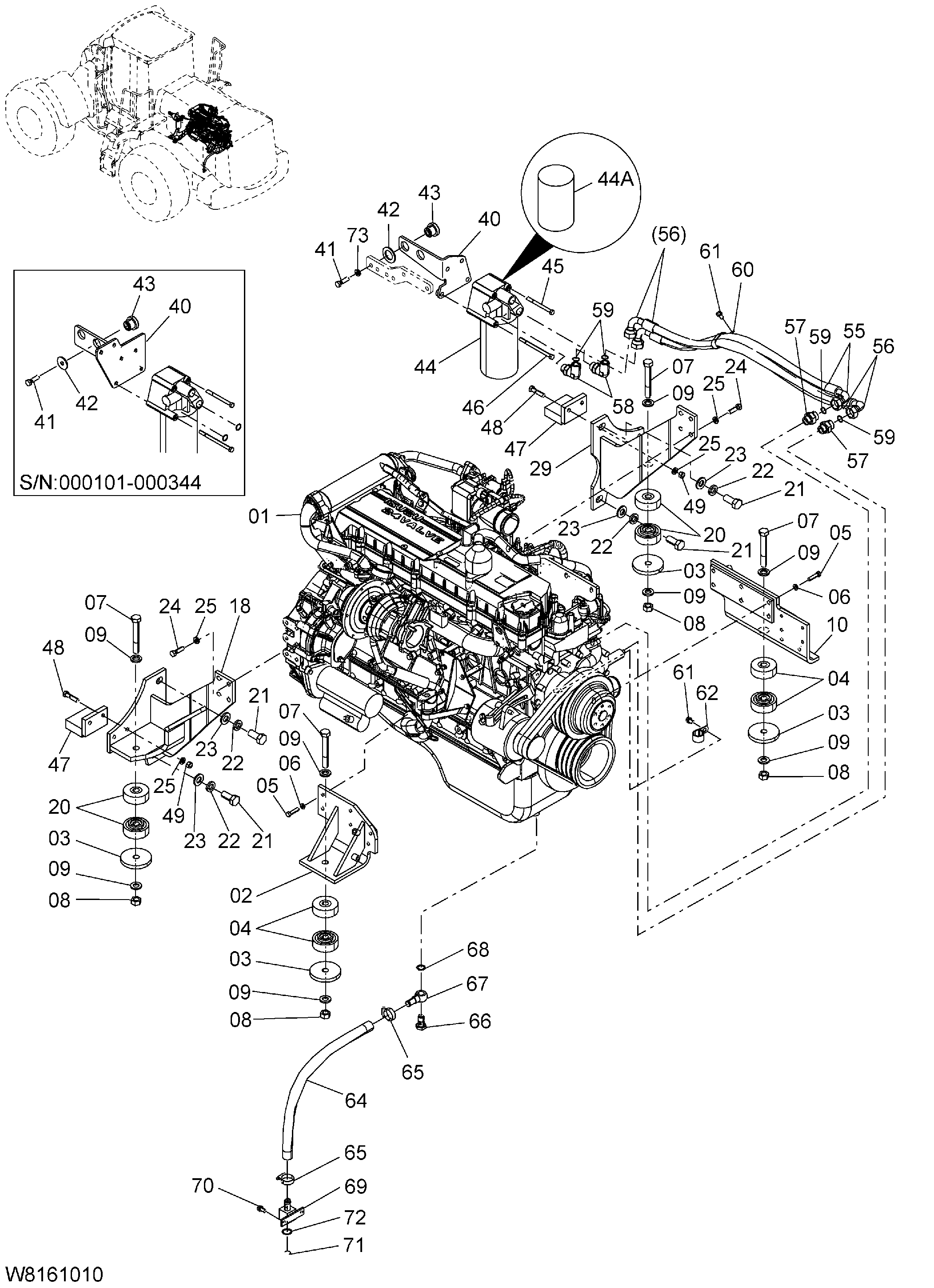

Заводская схема «Двигатель[H3G, корпус, HXG]» для HITACHI ZW220-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Двигатель[H3G, корпус, HXG] HITACHI ZW220-HCMF](/catalog-drawings/dc/dcb8d6e4-ca3e-4c80-8798-bf238116a348.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G1-02001 | Двигатель | 1 |
| 01 | 263G1-02002 | Двигатель | 1 |
| 01A | 263G1-07121 | Ремень вентилятор | 1 |
| 01B | 263G1-07061 | Генератор | 1 |
| 01C | 263G1-07111 | Датчик | 1 |
| 01D | 263G1-07151 | Датчик угла | 1 |
| 01E | 263G1-07131 | Датчик термостатический | 1 |
| 01F | 263G1-07141 | Датчик давления | 1 |
| 01G | 263G1-07031 | Датчик давления | 1 |
| 01H | 263G1-07101 | Выключатель термостатический | 1 |
| 01I | 263G1-07071 | Жгут проводов | 1 |
| 01J | 263G1-07081 | Датчик термостатический | 1 |
| 01K | 263G1-07041 | Стартер | 1 |
| 02 | 263G1-00021 | Кронштейн LH | 1 |
| 03 | 263G1-02161 | Пластина | 4 |
| 04 | HL4622543 | Резиновая прокладка | 4 |
| 05 | 01116-10040 | Болт | 12 |
| 06 | 02011-00010 | Шайба | 12 |
| 07 | 01116-18125 | Болт | 4 |
| 08 | 01401-50018 | Гайка | 4 |
| 09 | 26063-02131 | Шайба | 8 |
| 10 | 263G1-00031 замена: 263G1-00032 | Кронштейн RH | 1 |
| 10 | 263G1-00032 | Кронштейн RH | 1 |
| 18 | 263G1-00121 | Кронштейн в сборе LH | 1 |
| 20 | HL4629781 | Резиновая прокладка | 4 |
| 21 | 01116-20045 | Болт | 4 |
| 22 | 02011-00020 | Шайба | 4 |
| 23 | 26323-02001 | Шайба | 4 |
| 24 | 01116-12040 | Болт | 8 |
| 25 | 02011-00012 | Шайба | 12 |
| 29 | 263G1-00131 | Кронштейн в сборе RH | 1 |
| 40 | 263G1-00192 | Кронштейн в сборе | 1 |
| 40 | 263G1-00193 | Кронштейн в сборе | 1 |
| 41 | 01110-12040 | Болт | 2 |
| 41 | 01116-12050 | Болт | 2 |
| 42 | 26312-12021 | Шайба | 2 |
| 42 | 02000-00030 | Шайба | 2 |
| 43 | 26606-42251 | Резиновый крепление | 2 |
| 44 | 263G1-02361 | Масляный фильтр | 1 |
| 44A | 263G1-07011 | Элемент | 1 |
| 45 | 01110-10110 | Болт | 2 |
| 46 | 01110-10140 | Болт | 2 |
| 47 | 263G1-00141 | Проставка в сборе | 2 |
| 48 | 01116-12050 | Болт | 4 |
| 49 | 01401-10012 | Гайка | 4 |
| 55 | 263G1-02331 | Шланг в сборе | 1 |
| 56 | 263G1-02341 | Шланг в сборе | 1 |
| 57 | HL4473871 | Адаптер | 2 |
| 57A | HL4153103 | Уплотнительное кольцо | 1 |
| 58 | HL4473870 | Угловой штуцер | 2 |
| 58A | HL4153103 | Уплотнительное кольцо | 1 |
| 59 | HL4430912 | Уплотнительное кольцо | 4 |
| 60 | 263G2-43461 | Зажим | 1 |
| 61 | 01183-10016 | Болт с шайбой | 2 |
| 62 | 263G2-43331 | Хомут | 1 |
| 64 | 263G1-02171 | Шланг | 1 |
| 65 | 24067-62281 | Хомут шланга | 2 |
| 66 | 26401-02031 | Болт проушина | 1 |
| 67 | 26401-02021 | Болт проушина | 1 |
| 68 | 26401-02041 | Манжета | 2 |
| 69 | 26401-02081 | Адаптер | 1 |
| 70 | 01183-10020 | Болт с шайбой | 2 |
| 71 | 26401-02051 | Пробка | 1 |
| 72 | 26401-02061 | Манжета | 1 |
| 73 | 02011-00012 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
