Муфта (1) [H3G, корпус, HXG] — HITACHI ZW220-HCMF

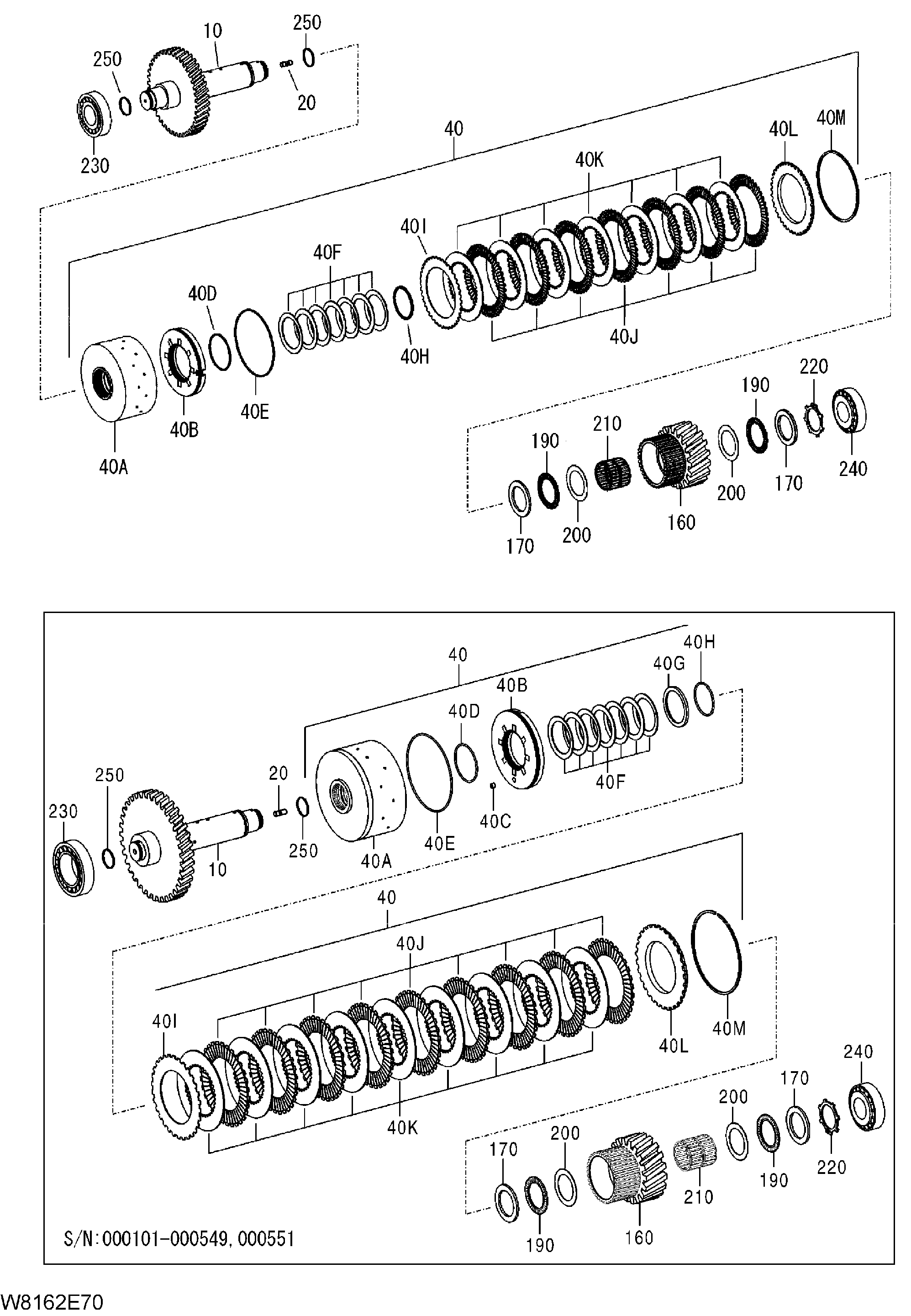

Заводская схема «Муфта (1) [H3G, корпус, HXG]» для HITACHI ZW220-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Муфта (1) [H3G, корпус, HXG] HITACHI ZW220-HCMF](/catalog-drawings/5a/5a3b90e8-4e4c-46c2-803a-c0acbb79e09c.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 10 | 263G2-59301 | Вал | 1 |
| 20 | 263G2-57981 | Шпилька | 1 |
| 40 | 263G2-59051 | Муфта | 1 |
| 40 | 263G2-59601 | Муфта | 1 |
| 40A | 263G2-59291 | Дисковый водило | 1 |
| 40A | 263G2-59611 | Дисковый водило | 1 |
| 40B | 263G2-59321 | Поршень | 1 |
| 40B | 263G2-59621 | Поршень | 1 |
| 40C | 263G2-58751 | Клапан | 1 |
| 40D | 263G2-57701 | Уплотнительное кольцо | 1 |
| 40E | 263G2-57751 | Уплотнительное кольцо | 1 |
| 40F | 263G2-57231 | Чашка пружина | 7 |
| 40G | 263G2-59011 | Направляющая кольцо | 1 |
| 40H | 263G2-57221 | Стопорное кольцо | 1 |
| 40H | 263G2-59631 | Л-ринг | 1 |
| 40I | 263G2-57131 | Дисковый | 1 |
| 40J | 263G2-57121 | Дисковый | 9 |
| 40K | 263G2-57291 | И.клуткх дисковый | 9 |
| 40L | 263G2-59281 | Концевой регулировочная шайба | 1 |
| 40M | 263G2-58201 | Стопорный кольцо (2.1mm) | 1 |
| 40M | 263G2-58211 | Стопорный кольцо (2.25mm) | 1 |
| 40M | 263G2-58221 | Стопорный кольцо (2.4mm) | 1 |
| 40M | 263G2-58231 | Стопорный кольцо (2.55mm) | 1 |
| 40M | 263G2-58241 | Стопорный кольцо (2.7mm) | 1 |
| 40M | 263G2-58251 | Стопорный кольцо (2.85mm) | 1 |
| 40M | 263G2-58261 | Стопорный кольцо (3.0mm) | 1 |
| 40M | 263G2-58271 | Стопорный кольцо (3.15mm) | 1 |
| 40M | 263G2-58281 | Стопорный кольцо (3.30mm) | 1 |
| 40M | 263G2-58291 | Стопорный кольцо (3.45mm) | 1 |
| 40M | 263G2-58301 | Стопорный кольцо (3.60mm) | 1 |
| 40M | 263G2-58311 | Стопорный кольцо (3.75mm) | 1 |
| 40M | 263G2-58321 | Стопорный кольцо (3.90mm) | 1 |
| 40M | 263G2-58331 | Стопорный кольцо (4.05mm) | 1 |
| 40M | 263G2-58341 | Стопорный кольцо (4.20mm) | 1 |
| 160 | 263G2-59311 | Направляющее колесо | 1 |
| 170 | 263G2-57811 | Руннинг дисковый | 2 |
| 190 | 263G2-58481 | Акс.неедле каге | 2 |
| 200 | 263G2-57801 | Аксиал шайба | 2 |
| 210 | 263G2-58471 | Неедле каге | 1 |
| 220 | 263G2-57211 | Ретаининг кольцо | 1 |
| 230 | 263G2-58521 | Каток подшипник | 1 |
| 240 | 263G2-58511 | Каток подшипник | 1 |
| 250 | 263G2-58441 | Поршень кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
