Впускной, выпускной трубопроводы — HITACHI ZW220-HCMF

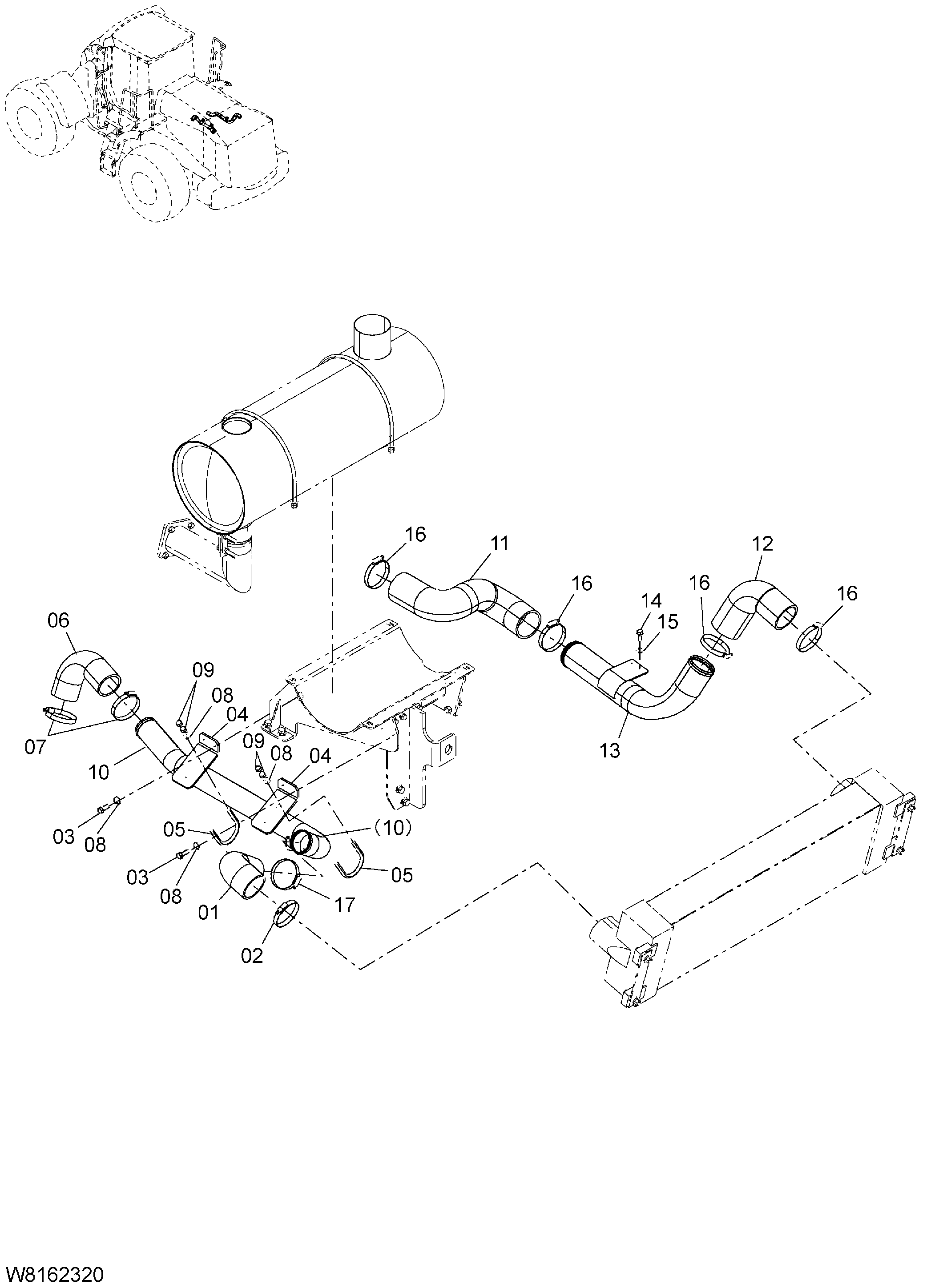

Заводская схема «Впускной, выпускной трубопроводы» для HITACHI ZW220-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G2-32541 | Шланг | 1 |
| 02 | 26607-63291 | Зажим шланг | 1 |
| 03 | 01183-10030 | Болт с шайбой | 4 |
| 04 | 263G2-32561 | Кронштейн | 2 |
| 05 | 263G2-32591 | U болт | 2 |
| 06 | 263G2-32011 | Шланг | 1 |
| 07 | 26607-63291 | Зажим шланг | 2 |
| 08 | 02000-00010 | Шайба | 8 |
| 09 | 01401-00010 | Гайка | 8 |
| 10 | 263G2-30221 | Трубка в сборе | 1 |
| 11 | 263G2-32691 | Шланг | 1 |
| 12 | 263G2-32671 | Шланг | 1 |
| 13 | 263G2-30081 | Трубка в сборе | 1 |
| 14 | 01183-10025 | Болт с шайбой | 2 |
| 15 | 02000-00010 | Шайба | 2 |
| 16 | 26607-63291 | Зажим шланг | 4 |
| 17 | 26607-63291 замена: HL4263764 | Зажим шланг | 1 |
| 17 | HL4263764 | Хомут шланга | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
