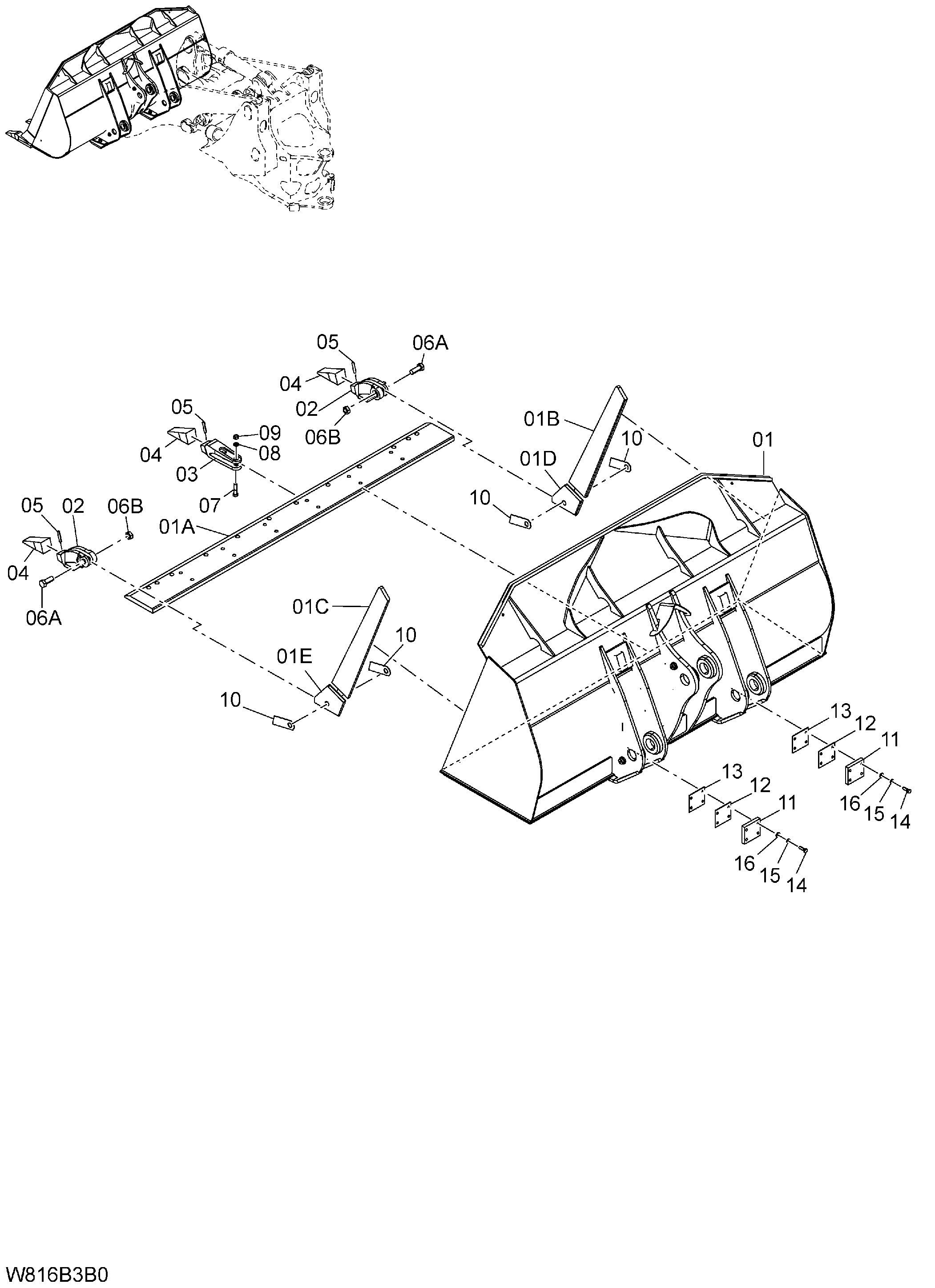

Плоский нижний ковш(с навесной зуб) 3.3m3[H3G](FB3330) — HITACHI ZW220-HCMF
Заводская схема «Плоский нижний ковш(с навесной зуб) 3.3m3[H3G](FB3330)» для HITACHI ZW220-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
 HITACHI ZW220-HCMF](/catalog-drawings/ca/ca9b9121-83ca-4134-851a-a4536f402f5f.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563G8-80871 | Ковш в сборе (B3) | 1 | |
| 01 | 563G8-80791 | Ковш в сборе | 1 |
| 01A | 563G8-82341 | Кромка режущий | 1 |
| 01B | 563G8-82821 | Кромка боковой RH | 1 |
| 01C | 563G8-82811 | Кромка боковой LH | 1 |
| 01D | 563G8-82331 | Кромка корнер RH | 1 |
| 01E | 563G8-82321 | Кромка корнер LH | 1 |
| 02 | 393813-95110 | Адаптер | 2 |
| 03 | 394813-95110 | Адаптер | 6 |
| 04 | 381812-95120 | Зуб | 8 |
| 05 | 381812-95130 | Стопорный палец | 8 |
| 06 | 393813-95120 | Болт и гайка комплект | 2 |
| 07 | 100122-20090 | Болт | 12 |
| 08 | 108212-20040 | Шайба | 12 |
| 09 | 384011-00140 | Гайка | 12 |
| 10 | 393813-95130 | Регулировочная шайба | 4 |
| 11 | 26678-82351 | Ограничитель | 2 |
| 12 | 26678-82371 | Регулировочная шайба 2.3mm | 2 |
| 13 | 26678-82381 | Регулировочная шайба 3.2mm | 2 |
| 14 | 01116-16050 | Болт | 8 |
| 15 | 02011-00016 | Пружинная шайба | 8 |
| 16 | 190A3-02051 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
