Электрооборудование(задний)(5) — HITACHI ZW220-HCMF

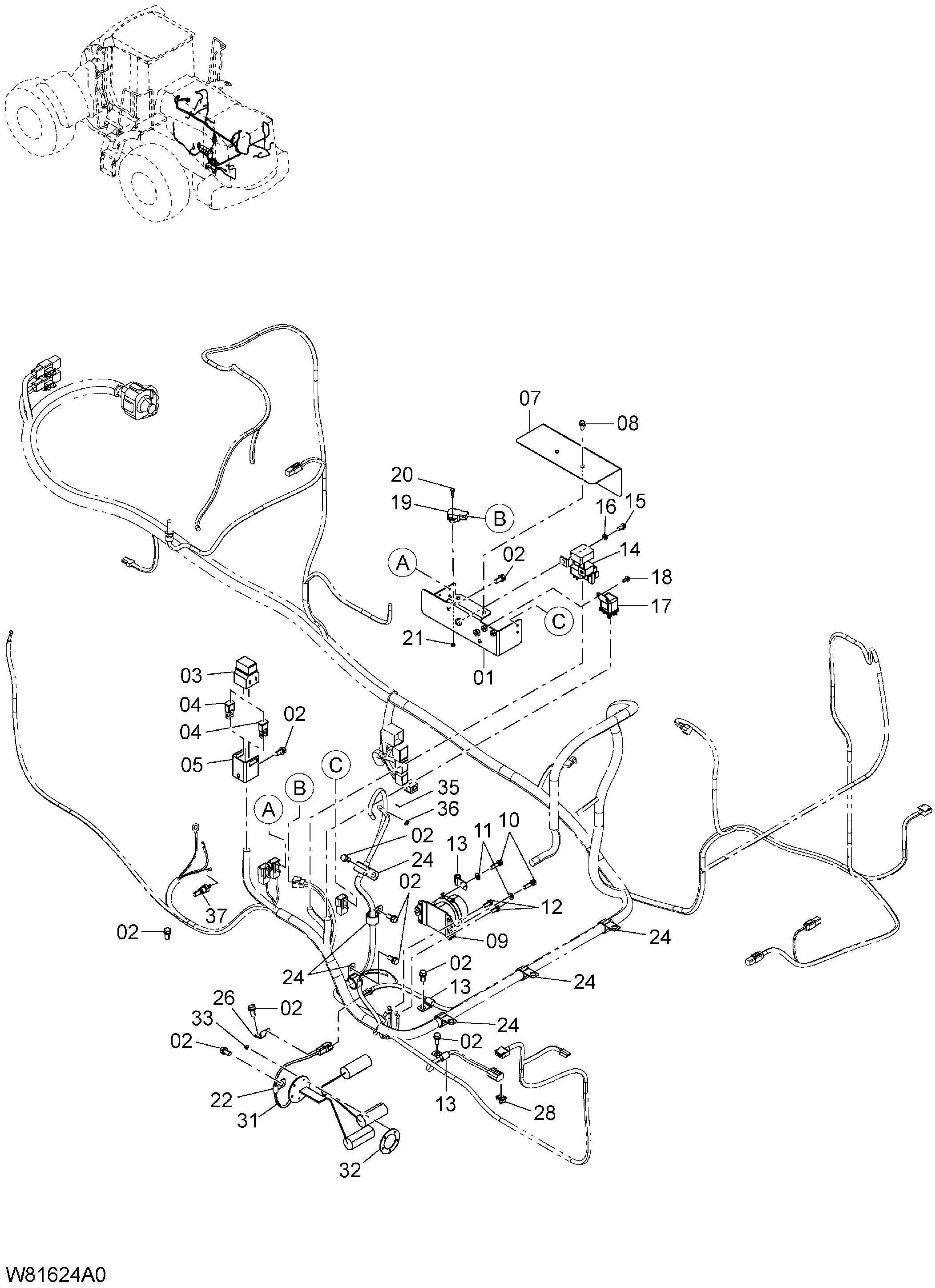

Заводская схема «Электрооборудование(задний)(5)» для HITACHI ZW220-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G2-40341 | Кронштейн в сборе | 1 |
| 02 | 01183-10020 | Болт с шайбой | 11 |
| 03 | 26812-42961 | Короб предохранитель | 1 |
| 04 | 26812-42871 | Предохранитель 100A | 2 |
| 05 | 26752-42421 | Пластина | 1 |
| 07 | 263G2-42521 | Крышка | 1 |
| 08 | 01183-08016 | Болт с шайбой | 2 |
| 09 | 263G2-43101 | Реле аккумулятор | 1 |
| 10 | 01183-08030 | Болт с шайбой | 2 |
| 11 | 02000-00008 | Шайба | 2 |
| 12 | 01183-08020 | Болт с шайбой | 2 |
| 13 | 263G2-43241 | Хомут | 3 |
| 14 | 263G2-43111 | Реле защитный | 1 |
| 15 | 01030-08016 | Винт | 2 |
| 16 | 02010-00008 | Пружинная шайба | 2 |
| 17 | 263G2-43121 | Реле глов | 1 |
| 18 | 01033-06016 | Винт с шайбой | 2 |
| 19 | 263G2-43131 | Датчик боро | 1 |
| 20 | 01031-06020 | Винт с шайбой | 2 |
| 20 | 01033-05020 | Винт с шайбой | 2 |
| 21 | 01400-00006 | Гайка | 2 |
| 21 | 01400-00005 | Гайка | 2 |
| 22 | 263G2-43221 | Хомут | 1 |
| 24 | 263G2-43321 | Хомут | 6 |
| 26 | HL4257159 | Кронштейн | 1 |
| 28 | 263G2-44321 | Зажим разъём | 1 |
| 31 | HL4631459 | Поплавок | 1 |
| 32 | 26322-22081 | Прокладка | 1 |
| 33 | 01033-05010 | Винт с шайбой | 5 |
| 35 | 02000-00005 | Шайба | 1 |
| 36 | 02000-00006 | Шайба | 1 |
| 37 | HL4436537 | Датчик термостатический | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
