Пол плата(1)[H3G, корпус] — HITACHI ZW220-HCMF

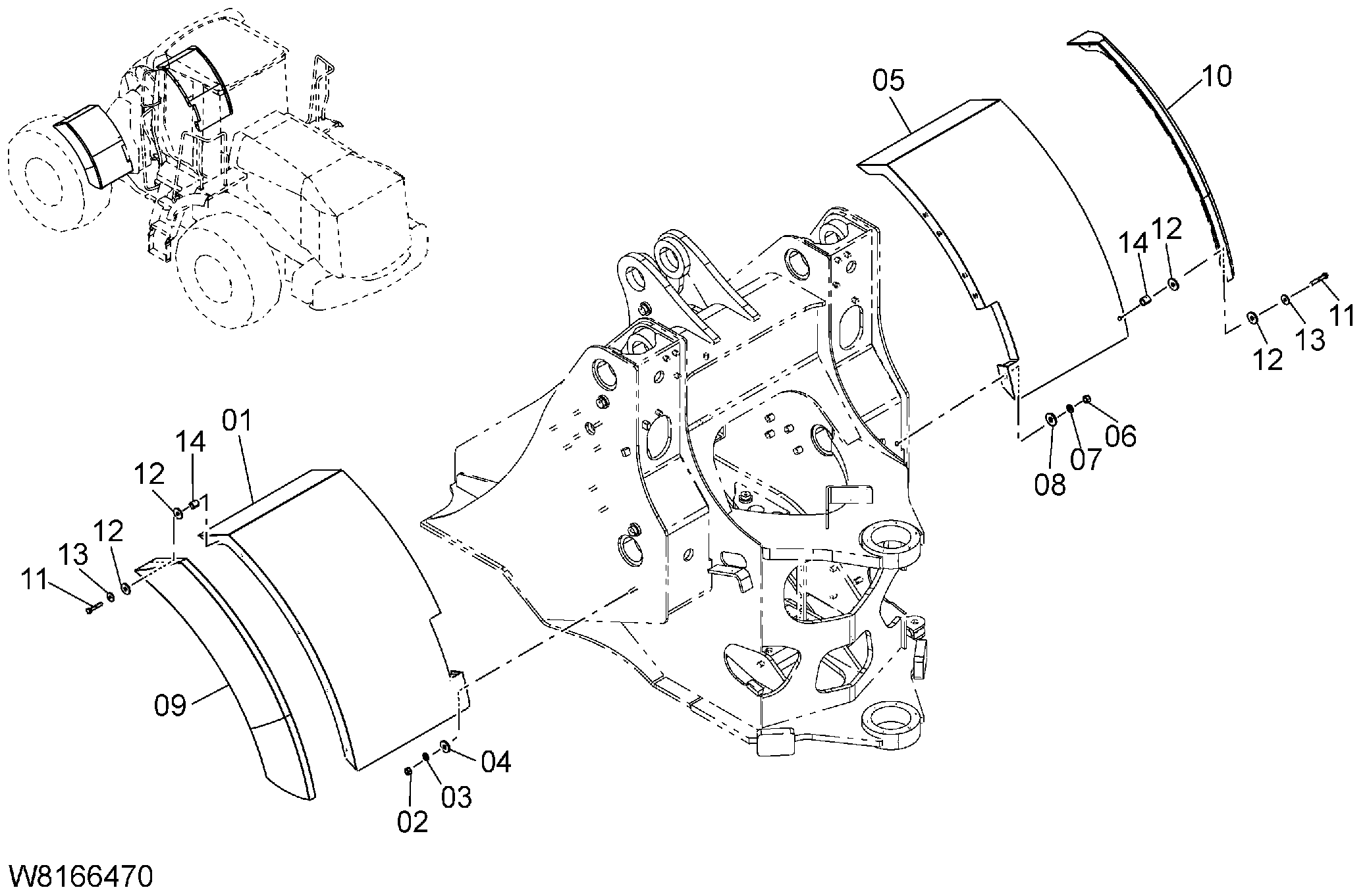

Заводская схема «Пол плата(1)[H3G, корпус]» для HITACHI ZW220-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Пол плата(1)[H3G, корпус] HITACHI ZW220-HCMF](/catalog-drawings/b8/b8b3036b-f015-452e-a352-dcf2ebcf253a.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G6-50431 замена: 263G6-50432 | Передний крыло в сборе LH | 1 |
| 01 | 263G6-50432 | Передний крыло в сборе LH | 1 |
| 02 | 01401-00012 | Гайка | 5 |
| 03 | 02010-00012 | Шайба | 5 |
| 04 | 26096-42351 | Шайба | 5 |
| 05 | 263G6-50441 замена: 263G6-50442 | Передний крыло в сборе RH | 1 |
| 05 | 263G6-50442 | Передний крыло в сборе RH | 1 |
| 06 | 01401-00012 | Гайка | 5 |
| 07 | 02010-00012 | Шайба | 5 |
| 08 | 26096-42351 | Шайба | 5 |
| 09 | 263G6-53671 | Крышка передний крыло | 1 |
| 10 | 263G6-53681 | Крышка передний крыло | 1 |
| 11 | 01100-08045 | Болт | 10 |
| 12 | 26606-52721 | Шайба | 20 |
| 13 | 21471-22311 замена: 02000-00008 | Шайба | 10 |
| 13 | 02000-00008 | Шайба | 10 |
| 14 | 26607-72121 замена: 26555-42141 | Втулка | 10 |
| 14 | 26555-42141 | Втулка | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
