Основные гидролинии(3) — HITACHI ZW220-HCMF

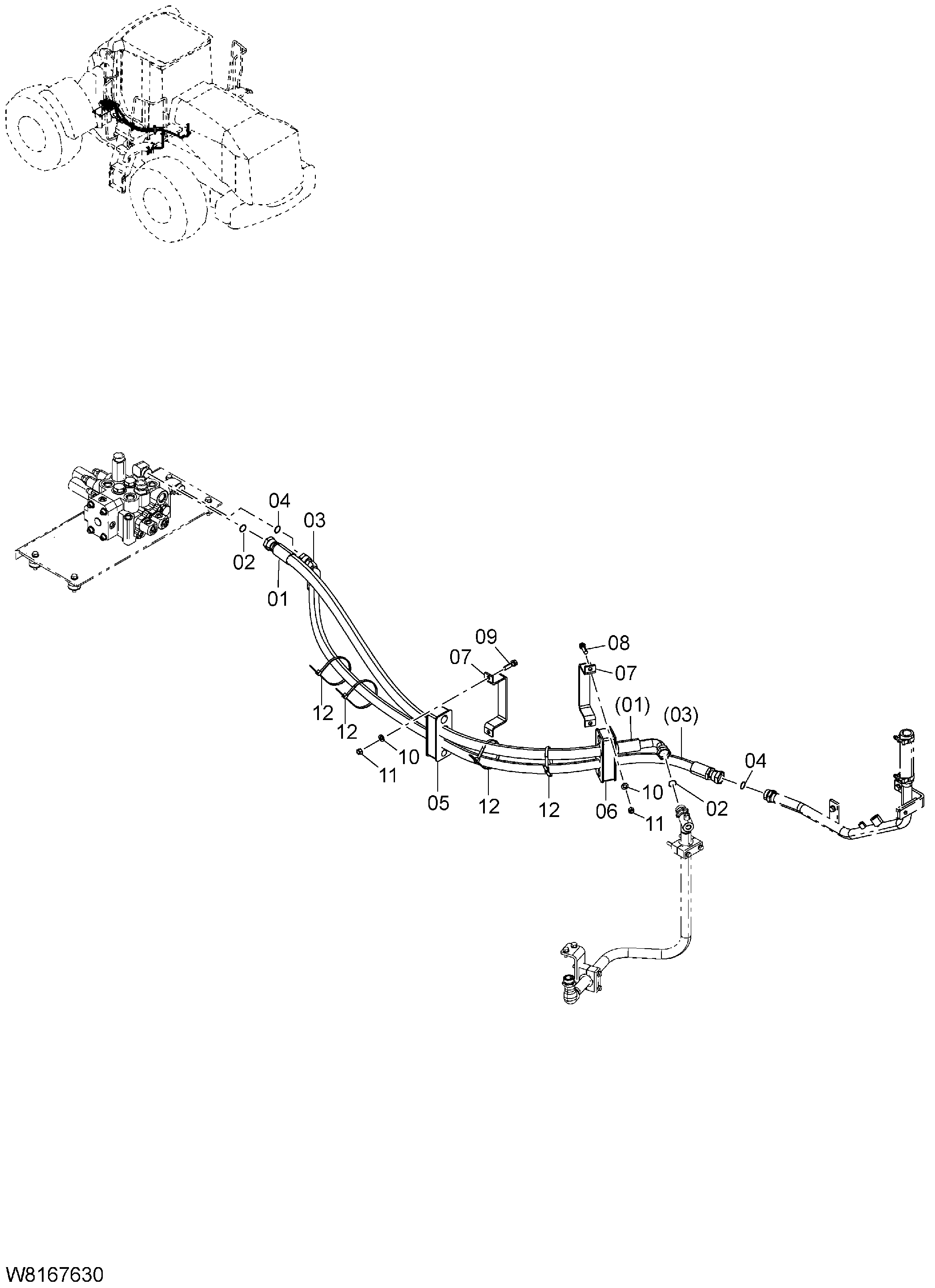

Заводская схема «Основные гидролинии(3)» для HITACHI ZW220-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G7-62661 замена: 263G7-63731 | Шланг в сборе | 1 |
| 01 | 263G7-63731 | Шланг в сборе | 1 |
| 02 | HL4187328 | Уплотнительное кольцо | 2 |
| 03 | 263G7-62671 замена: 263G7-62921 | Шланг в сборе | 1 |
| 03 | 263G7-62921 | Шланг в сборе | 1 |
| 04 | HL4187328 | Уплотнительное кольцо | 2 |
| 05 | 263G7-62621 замена: 263G7-62931 | Резиновая прокладка | 1 |
| 05 | 263G7-62931 | Резиновая прокладка | 1 |
| 06 | 263G7-62631 замена: 263G7-62931 | Резиновая прокладка | 1 |
| 06 | 263G7-62931 | Резиновая прокладка | 1 |
| 07 | 263G7-62821 | Пластина | 2 |
| 08 | 01183-12040 | Болт с шайбой | 2 |
| 09 | 01183-12045 | Болт с шайбой | 2 |
| 10 | 02000-00012 | Шайба | 4 |
| 11 | 01401-00012 | Гайка | 4 |
| 12 | 04913-11200 | Инсулокк | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
