Мост в сборе (правый) (3/4) (TPD) — HITACHI ZW220-HCMF

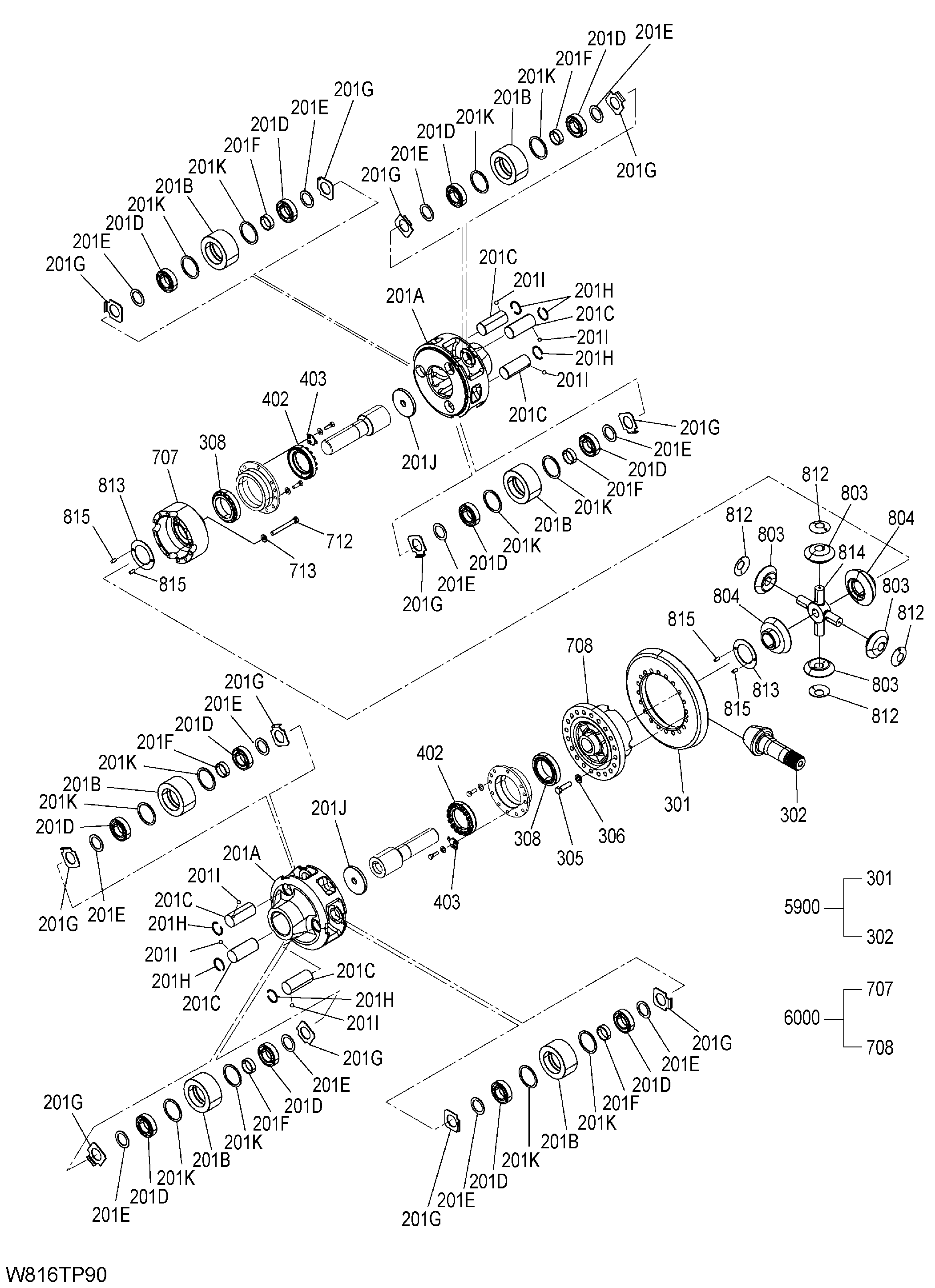

Заводская схема «Мост в сборе (правый) (3/4) (TPD)» для HITACHI ZW220-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 163G3-00011 | Мост в сборе задний | 1 | |
| 201A | 163G3-02331 | Планет водило | 1 |
| 201B | 163G3-02341 | Шестерня планет | 3 |
| 201C | 163G3-02421 | Вал планет | 3 |
| 201D | 163G3-02401 | Подшипник | 6 |
| 201E | 163G3-02391 | Упорный подшипник 3.0mm | 6 |
| 201E | 163G3-02381 | Упорный подшипник 2.5mm | 6 |
| 201E | 163G3-02371 | Упорный подшипник 2.0mm | 6 |
| 201F | 163G3-02351 | Втулка | 3 |
| 201G | 163G3-02211 | Упорная шайба | 6 |
| 201H | 163G3-02411 | Стопорное кольцо | 3 |
| 201I | 03190-00012 | Шарик | 3 |
| 201J | 163G3-02181 | Фиксатор пластина | 1 |
| 201K | 02110-00090 | Стопорное кольцо | 6 |
| 305 | 01106-16060 | Болт | 20 |
| 306 | 190A3-02051 | Шайба | 20 |
| 308 | 16423-02081 | Подшипник | 2 |
| 402 | 16763-52201 | Гайка регулировка | 2 |
| 403 | 16763-52211 | Блокировка пластина | 2 |
| 712 | 01106-14120 | Болт | 12 |
| 713 | 16263-52101 | Шайба | 12 |
| 803 | 16603-53151 | Шестерня ведущая шестерня | 4 |
| 804 | 16603-53141 | Шестерня боковой | 2 |
| 812 | 16763-52281 | Упорная шайба | 4 |
| 813 | 16603-53201 | Упорная шайба | 2 |
| 814 | 16763-52061 | Спидер | 1 |
| 815 | 10060-12041 | Палец | 4 |
| 5900 | 163G3-57061 | Комплект шестерня | 1 |
| 5900 | 163G3-57062 | Комплект шестерня | 1 |
| 6000 | 163G3-57051 | Комплект дифф корпус | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
