Общий назначение ковш(быстросъёмное устройство тип)(с навесной зуб) 2.5m3[6CG, HCG, HEG, корпус, HXG](OB3250) — HITACHI ZW220-HCMF

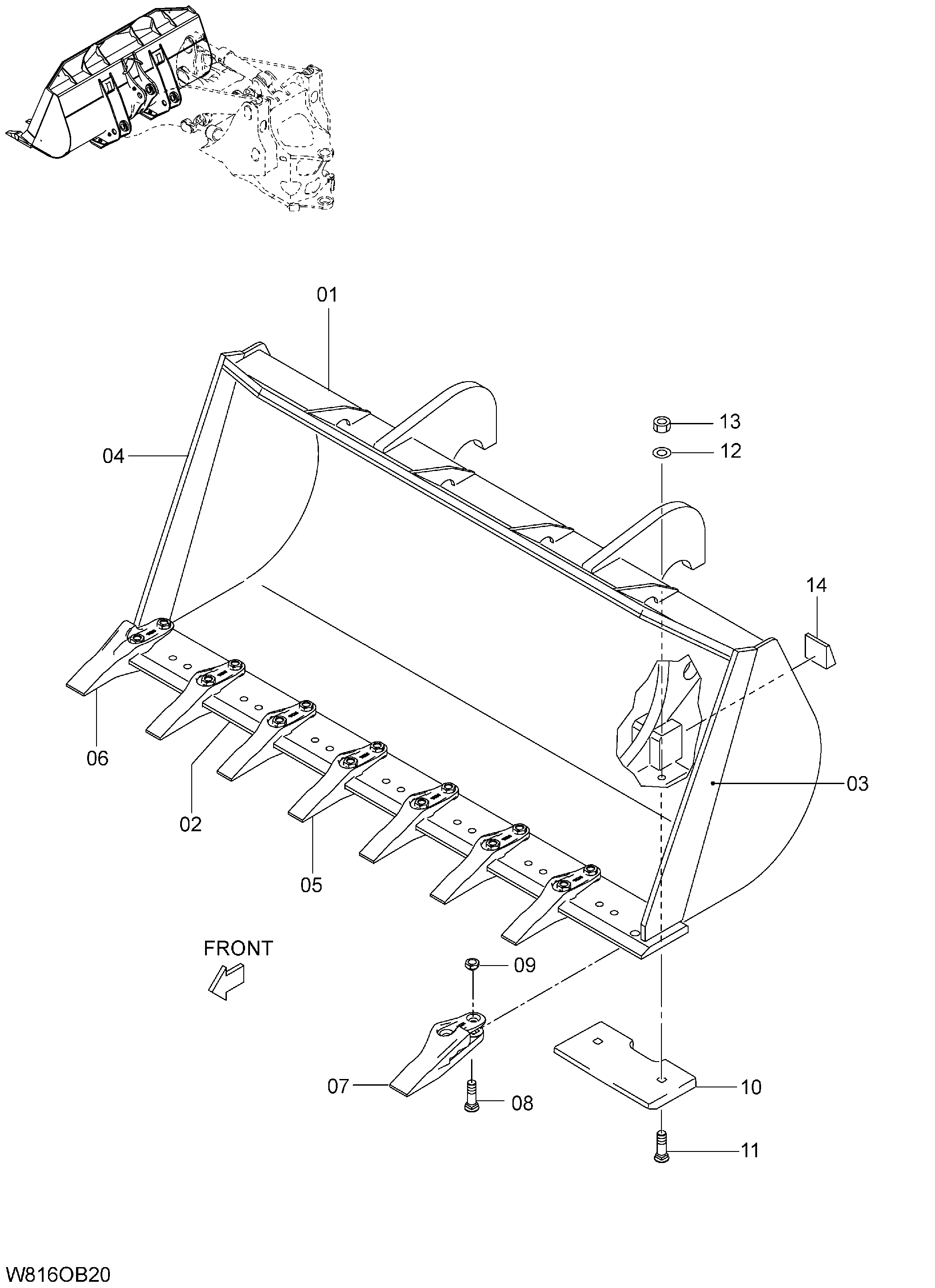

Заводская схема «Общий назначение ковш(быстросъёмное устройство тип)(с навесной зуб) 2.5m3[6CG, HCG, HEG, корпус, HXG](OB3250)» для HITACHI ZW220-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
 HITACHI ZW220-HCMF](/catalog-drawings/5d/5dc2b573-8447-4c6d-9df1-fec2b7c3ad65.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563G8-81791 | Ковш в сборе (B3) | 1 | |
| 01 | 563G8-81831 | Ковш | 1 |
| 02 | 56670-50481 | Кромка режущий | 1 |
| 03 | 563G8-84221 | Кромка боковой LH | 1 |
| 04 | 563G8-84231 | Кромка боковой RH | 1 |
| 05 | 56600-51382 | Зуб центральный | 6 |
| 06 | 56600-51482 | Зуб RH | 1 |
| 07 | 56600-51492 | Зуб LH | 1 |
| 08 | 56700-50661 | Болт | 16 |
| 09 | 56600-51351 | Гайка | 16 |
| 10 | 56600-67771 | Пластина веар | 2 |
| 11 | 56430-51061 | Болт | 4 |
| 12 | 56600-51471 | Шайба | 4 |
| 13 | 56600-54751 | Гайка | 4 |
| 14 | 56500-63341 | Ограничитель | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
