Общий назначение ковш(с навесной режущий кромка) 3.5m3[H3G](DEB350) — HITACHI ZW220-HCMF

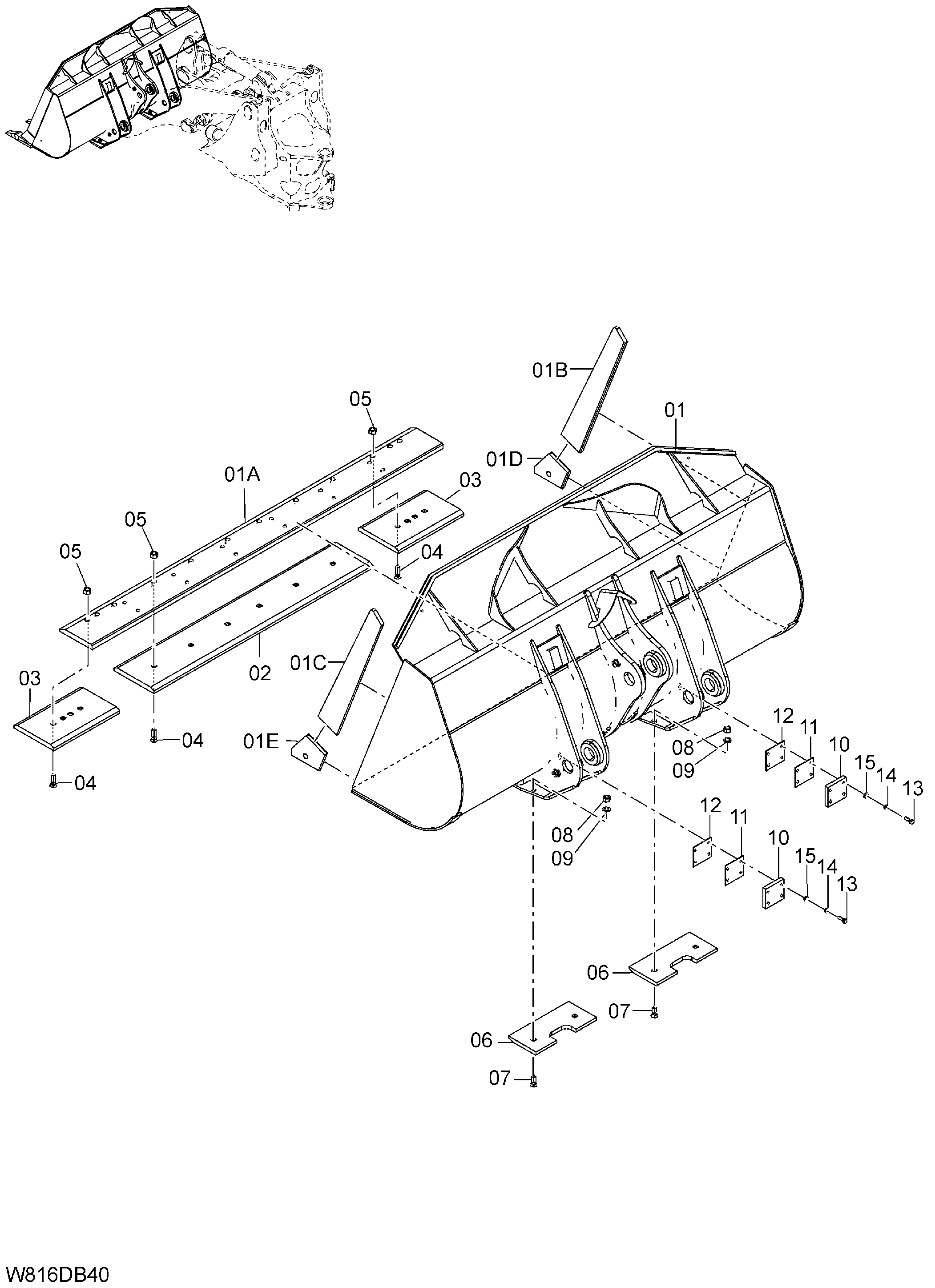

Заводская схема «Общий назначение ковш(с навесной режущий кромка) 3.5m3[H3G](DEB350)» для HITACHI ZW220-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
 HITACHI ZW220-HCMF](/catalog-drawings/b5/b5e90012-a64e-4887-96ed-8bd9b3a14d28.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563G8-80321 | Ковш в сборе (DEB) | 1 | |
| 01 | 563G8-80751 | Ковш в сборе | 1 |
| 01A | 563G8-82341 | Кромка режущий | 1 |
| 01B | 563G8-82821 | Кромка боковой RH | 1 |
| 01C | 563G8-82811 | Кромка боковой LH | 1 |
| 01D | 563G8-82331 | Кромка корнер RH | 1 |
| 01E | 563G8-82321 | Кромка корнер LH | 1 |
| 02 | 26678-82151 | Кромка двойной | 1 |
| 03 | 26768-82371 | Кромка двойной боковой | 2 |
| 04 | 56440-50031 | Болт | 12 |
| 05 | 56600-54751 | Гайка | 12 |
| 06 | 56600-67771 | Пластина веар | 2 |
| 07 | 56430-51061 | Болт | 4 |
| 08 | 56600-54751 | Гайка | 4 |
| 09 | 56600-51471 | Шайба | 4 |
| 10 | 26678-82351 | Ограничитель | 2 |
| 11 | 26678-82371 | Регулировочная шайба 2.3mm | 2 |
| 12 | 26678-82381 | Регулировочная шайба 3.2mm | 2 |
| 13 | 01116-16050 | Болт | 8 |
| 14 | 02011-00016 | Пружинная шайба | 8 |
| 15 | 190A3-02051 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
