Муфта (4) [H3G, корпус, HXG] — HITACHI ZW220-HCMF
Заводская схема «Муфта (4) [H3G, корпус, HXG]» для HITACHI ZW220-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.

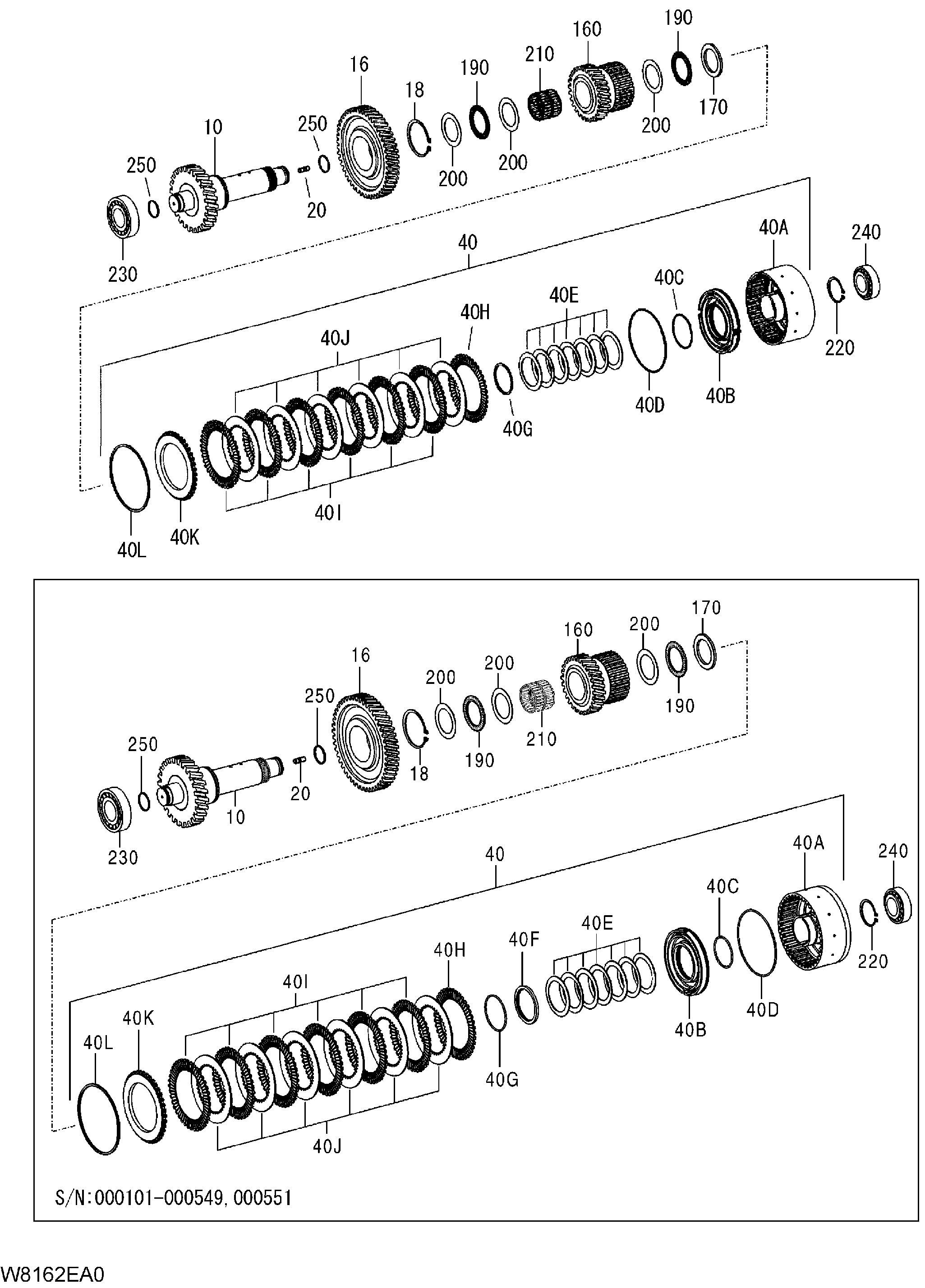

![Схема Муфта (4) [H3G, корпус, HXG] HITACHI ZW220-HCMF](/catalog-drawings/da/da8beefe-613e-4ed0-88d9-c3dea1505575.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 10 | 263G2-59401 | Вал | 1 |
| 16 | 263G2-59391 | Шестерня | 1 |
| 18 | 263G2-57541 | Ретаининг кольцо | 1 |
| 20 | 263G2-57981 | Шпилька | 1 |
| 40 | 263G2-59081 | Муфта | 1 |
| 40 | 263G2-59671 | Муфта | 1 |
| 40A | 263G2-59411 | Дисковый водило | 1 |
| 40A | 263G2-59681 | Дисковый водило | 1 |
| 40B | 263G2-59101 | Поршень | 1 |
| 40C | 263G2-57701 | Уплотнительное кольцо | 1 |
| 40D | 263G2-57711 | Уплотнительное кольцо | 1 |
| 40E | 263G2-57231 | Чашка пружина | 7 |
| 40F | 263G2-59011 | Направляющая кольцо | 1 |
| 40G | 263G2-57221 | Стопорное кольцо | 1 |
| 40G | 263G2-59631 | Л-ринг | 1 |
| 40H | 263G2-57151 | О.клуткх дисковый | 1 |
| 40I | 263G2-57141 | Дисковый | 6 |
| 40J | 263G2-57281 | И.клуткх дисковый | 6 |
| 40K | 263G2-57301 | Концевой регулировочная шайба | 1 |
| 40L | 263G2-58051 | Стопорный кольцо (2.1mm) | 1 |
| 40L | 263G2-58061 | Стопорный кольцо (2.25mm) | 1 |
| 40L | 263G2-58071 | Стопорный кольцо (2.4mm) | 1 |
| 40L | 263G2-58081 | Стопорный кольцо (2.55mm) | 1 |
| 40L | 263G2-58091 | Стопорный кольцо (2.7mm) | 1 |
| 40L | 263G2-58191 | Стопорный кольцо (2.85mm) | 1 |
| 40L | 263G2-58101 | Стопорный кольцо (3.00mm) | 1 |
| 40L | 263G2-58111 | Стопорный кольцо (3.15mm) | 1 |
| 40L | 263G2-58121 | Стопорный кольцо (3.30mm) | 1 |
| 40L | 263G2-58131 | Стопорный кольцо (3.45mm) | 1 |
| 40L | 263G2-58141 | Стопорный кольцо (3.60mm) | 1 |
| 40L | 263G2-58151 | Стопорный кольцо (3.75mm) | 1 |
| 40L | 263G2-58161 | Стопорный кольцо (3.90mm) | 1 |
| 40L | 263G2-58171 | Стопорный кольцо (4.05mm) | 1 |
| 40L | 263G2-58181 | Стопорный кольцо (4.20mm) | 1 |
| 160 | 263G2-59381 | Направляющее колесо | 1 |
| 170 | 263G2-57811 | Руннинг дисковый | 1 |
| 190 | 263G2-58481 | Акс.неедле каге | 2 |
| 200 | 263G2-57801 | Аксиал шайба | 3 |
| 210 | 263G2-58461 | Неедле каге | 1 |
| 220 | 263G2-57531 | Ретаининг кольцо | 1 |
| 230 | 263G2-58511 | Каток подшипник | 1 |
| 240 | 263G2-58501 | Каток подшипник | 1 |
| 250 | 263G2-58441 | Поршень кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
