Пол плата(3)[6CG, H3G, HCG, HEG, корпус] — HITACHI ZW220-HCMF
Заводская схема «Пол плата(3)[6CG, H3G, HCG, HEG, корпус]» для HITACHI ZW220-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.

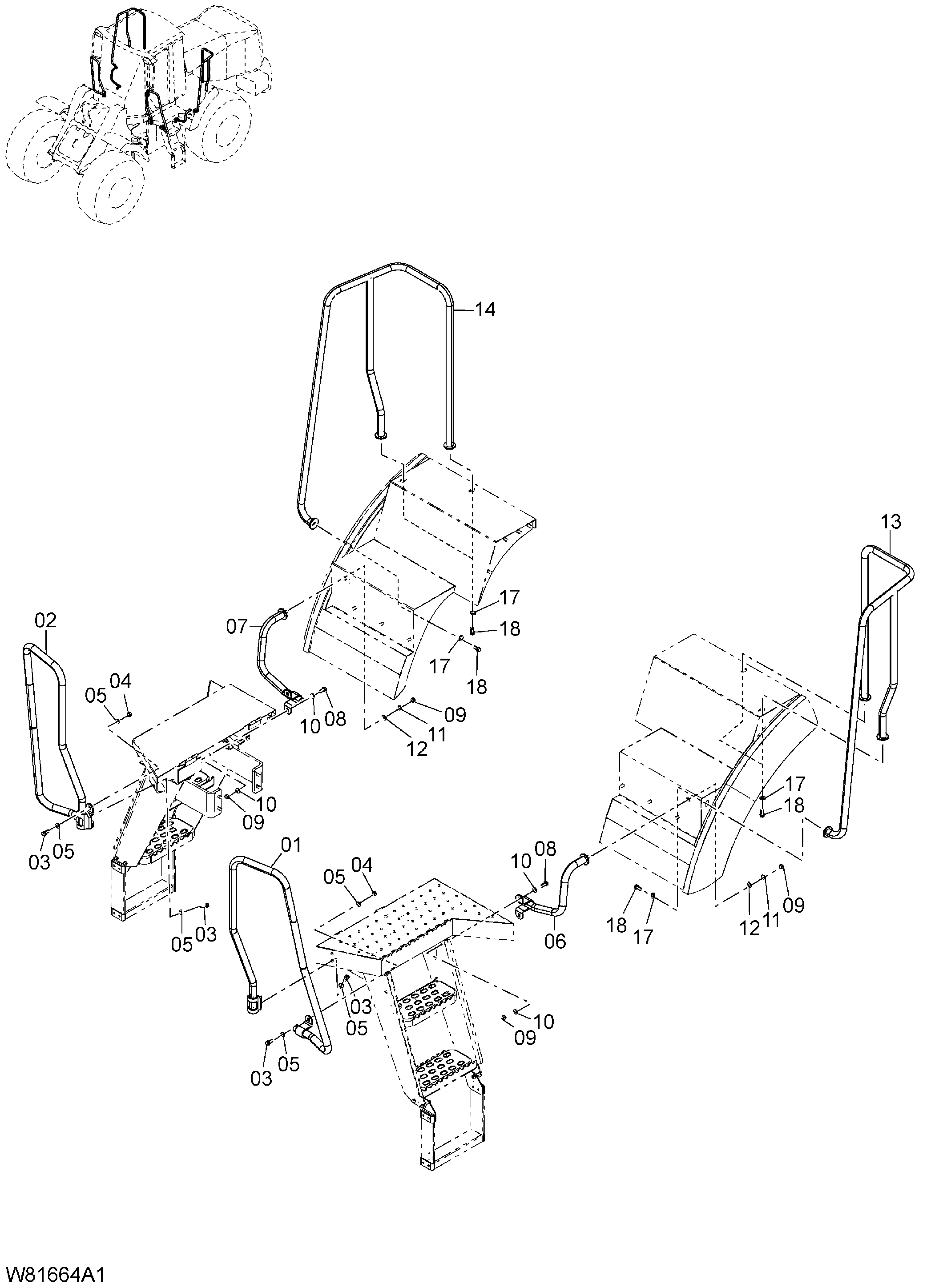

![Схема Пол плата(3)[6CG, H3G, HCG, HEG, корпус] HITACHI ZW220-HCMF](/catalog-drawings/91/91257c4c-f10e-4a97-a7fb-6c4e7b8c813e.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263H6-50031 | Поручень в сборе LH | 1 |
| 02 | 263H6-50041 | Поручень в сборе RH | 1 |
| 03 | 01183-12030 | Болт с шайбой | 8 |
| 04 | 01401-00012 | Гайка | 4 |
| 05 | 02000-00012 | Шайба | 12 |
| 06 | 263H6-50051 | Поручень в сборе LH | 1 |
| 07 | 263H6-50061 | Поручень в сборе RH | 1 |
| 08 | 01183-12030 | Болт с шайбой | 4 |
| 09 | 01401-00012 | Гайка | 6 |
| 10 | 02000-00012 | Шайба | 8 |
| 11 | 02010-00012 | Шайба | 2 |
| 12 | 26096-42351 | Шайба | 2 |
| 13 | 263H6-50072 | Поручень в сборе LH | 1 |
| 14 | 263H6-50082 | Поручень в сборе RH | 1 |
| 17 | 26096-42351 | Шайба | 6 |
| 18 | 01183-12030 | Болт с шайбой | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
