Охлаждение вентилятор(FPM001) — HITACHI ZW220-HCMF

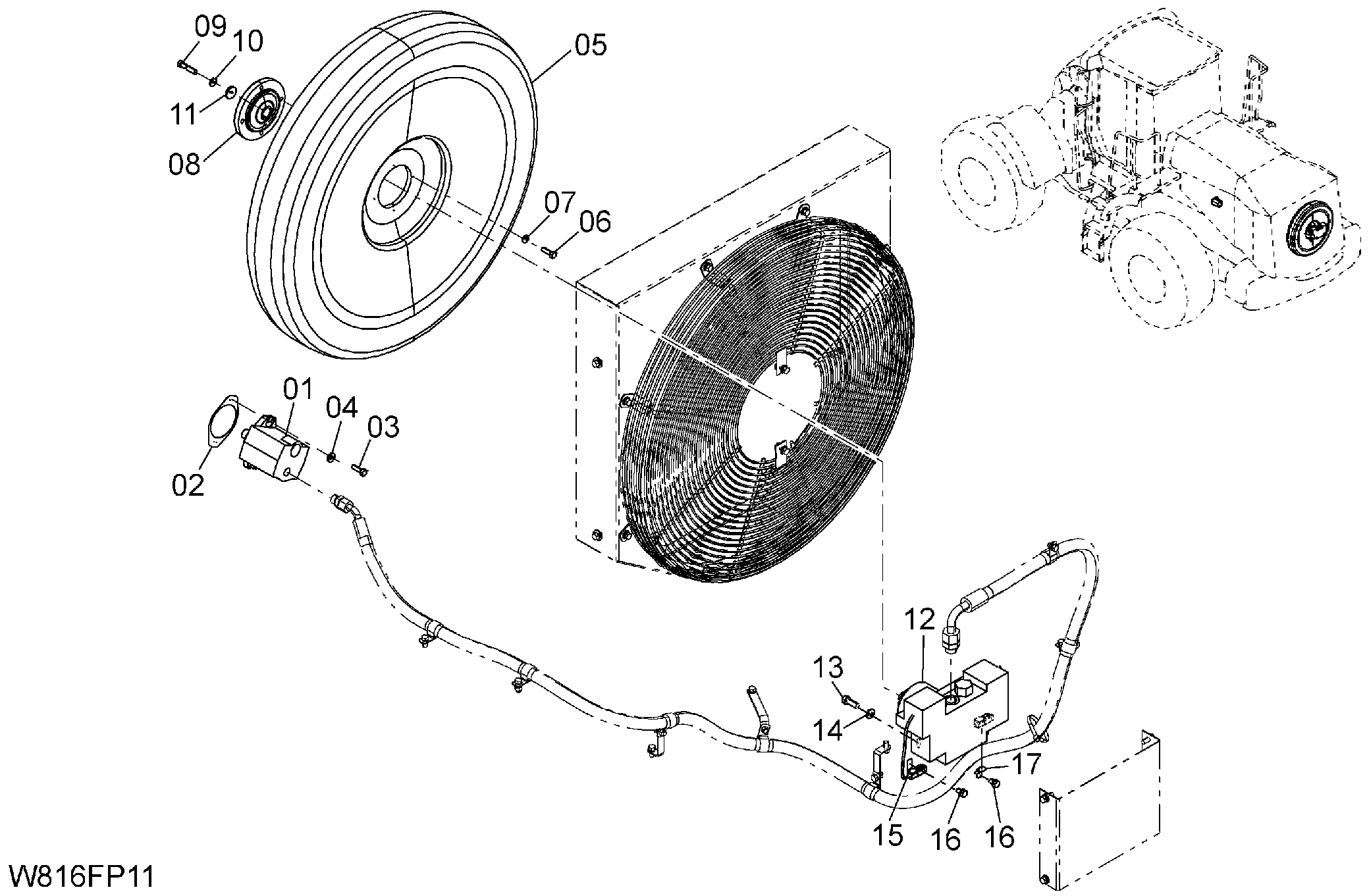

Заводская схема «Охлаждение вентилятор(FPM001)» для HITACHI ZW220-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G7-12031 | Насос FUN | 1 |
| 02 | 16302-52092 | Прокладка | 1 |
| 03 | 01116-10030 | Болт | 2 |
| 04 | 16063-53161 | Шайба | 2 |
| 05 | HL4640773 | Вентилятор | 1 |
| 06 | 01116-10030 | Болт | 4 |
| 07 | 02011-00010 | Шайба | 4 |
| 08 | 263G2-13001 | Муфта | 1 |
| 09 | 01116-10045 | Болт | 1 |
| 10 | 02011-00010 | Шайба | 1 |
| 11 | 263G2-13481 | Шайба | 1 |
| 12 | 263G2-12292 | Гидромотор вентилятор | 1 |
| 13 | 01110-12030 | Болт | 4 |
| 14 | 02000-00012 | Шайба | 4 |
| 15 | HL4257159 | Кронштейн | 1 |
| 16 | 01183-10016 | Болт с шайбой | 2 |
| 17 | 263G2-44731 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
