Электрооборудование(задний консоль)[H3G, корпус, HXG] — HITACHI ZW220-HCMF

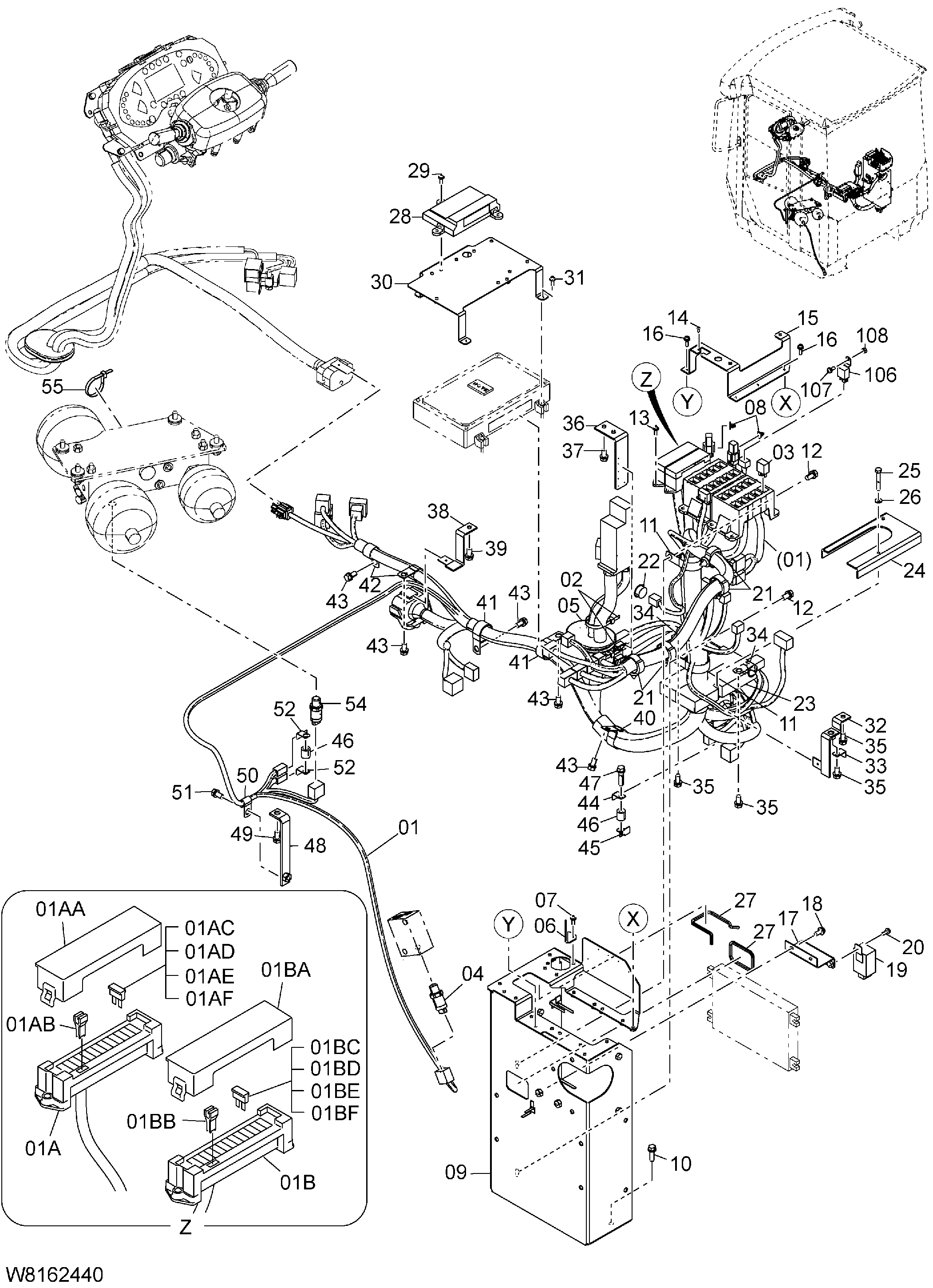

Заводская схема «Электрооборудование(задний консоль)[H3G, корпус, HXG]» для HITACHI ZW220-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Электрооборудование(задний консоль)[H3G, корпус, HXG] HITACHI ZW220-HCMF](/catalog-drawings/2d/2d935848-7bf9-4bd8-9ad3-f12f56133838.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G2-42043 | Жгут проводов задний консоль | 1 |
| 01 | 263G2-42044 | Жгут проводов задний консоль | 1 |
| 01AA | 263G2-47211 | Крышка предохранитель короб | 1 |
| 01AB | 26192-42451 | Пуллер | 1 |
| 01AC | 26192-42411 | Предохранитель (5A) | 1 |
| 01AD | 26192-42421 | Предохранитель (10A) | 1 |
| 01AE | 26192-42431 | Предохранитель (15A) | 1 |
| 01AF | 26192-42441 | Предохранитель (20A) | 1 |
| 01BA | 263G2-47211 | Крышка предохранитель короб | 1 |
| 01BB | 26192-42451 | Пуллер | 1 |
| 01BC | 26192-42411 | Предохранитель (5A) | 1 |
| 01BD | 26192-42421 | Предохранитель (10A) | 1 |
| 01BE | 26192-42431 | Предохранитель (15A) | 1 |
| 01BF | 263G2-44411 | Предохранитель (30A) | 1 |
| 02 | 04913-11200 | Инсулокк | 2 |
| 03 | 26192-42031 замена: HL4436534 | Реле | 19 |
| 03 | HL4436534 | Реле | 19 |
| 04 | HL4436271 | Выключатель давление | 1 |
| 04A | HL4365826 | Уплотнительное кольцо | 1 |
| 05 | 263G2-43871 | Уплотнительная втулка | 1 |
| 06 | 263G2-44441 | Пластина | 1 |
| 07 | 01033-06020 | Винт с шайбой | 1 |
| 08 | 263G2-44071 | Зажим | 2 |
| 09 | 263G2-40492 | Короб в сборе | 1 |
| 10 | 01183-10030 | Болт с шайбой | 3 |
| 11 | 263G2-43361 | Хомут | 2 |
| 12 | 01183-10020 | Болт с шайбой | 2 |
| 13 | 01033-06020 | Винт с шайбой | 12 |
| 14 | 14092-52141 | Винт | 2 |
| 15 | 263G2-40751 | Кронштейн | 1 |
| 16 | 01033-06020 | Винт с шайбой | 4 |
| 17 | 263G2-40552 | Кронштейн | 1 |
| 18 | 01033-08020 | Винт с шайбой | 2 |
| 19 | HL4413974 | Фласхер | 1 |
| 20 | 01033-06020 | Винт с шайбой | 1 |
| 21 | HL4449019 | Зажим | 4 |
| 22 | 26754-12541 | Пробка отверстие | 1 |
| 23 | 263G2-43832 | Коврик | 1 |
| 24 | 263G2-43842 | Пластина | 1 |
| 25 | 01100-08050 | Болт | 2 |
| 26 | 02010-00008 | Стопорная шайба | 2 |
| 27 | 54067-22061 | Уплотнительная втулка | 2 |
| 28 | HL4648971 | Контроллер | 1 |
| 28 | HL4679073 замена: HL4686356 | Контроллер | 1 |
| 28 | HL4686356 | Контроллер | 1 |
| 29 | 01033-06020 | Винт с шайбой | 3 |
| 30 | 263G2-40561 | Кронштейн | 1 |
| 31 | 01033-06020 | Винт с шайбой | 4 |
| 32 | 263G2-40572 | Кронштейн | 1 |
| 33 | HL4418301 | Кронштейн | 1 |
| 34 | 263G2-43321 | Хомут | 2 |
| 35 | 01183-10020 | Болт с шайбой | 4 |
| 36 | 263G2-40602 | Кронштейн | 1 |
| 37 | 01183-10020 | Болт с шайбой | 2 |
| 38 | 263G2-40582 | Кронштейн | 1 |
| 39 | 01183-10020 | Болт с шайбой | 1 |
| 40 | 263G2-43351 | Хомут | 1 |
| 41 | 263G2-43341 | Хомут | 2 |
| 42 | 263G2-43321 | Хомут | 2 |
| 43 | 01183-10020 | Болт с шайбой | 5 |
| 44 | HL4257159 | Кронштейн | 1 |
| 45 | HL4418301 | Кронштейн | 1 |
| 46 | 26555-42141 замена: 263G2-12301 | Втулка | 2 |
| 46 | 263G2-12301 | Трубка | 2 |
| 47 | 01183-10040 | Болт с шайбой | 1 |
| 48 | 263G4-50161 | Кронштейн в сборе | 1 |
| 49 | 01183-10020 | Болт с шайбой | 1 |
| 50 | 263G2-43261 | Хомут | 1 |
| 51 | 01183-10020 | Болт с шайбой | 1 |
| 52 | HL4257159 | Кронштейн | 2 |
| 54 | HL4436271 | Выключатель давление | 1 |
| 54A | HL4365826 | Уплотнительное кольцо | 1 |
| 55 | 04913-11200 | Инсулокк | 1 |
| 106 | HL4414207 | Реле | 1 |
| 107 | 01033-06016 | Винт с шайбой | 1 |
| 108 | 01400-00006 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
