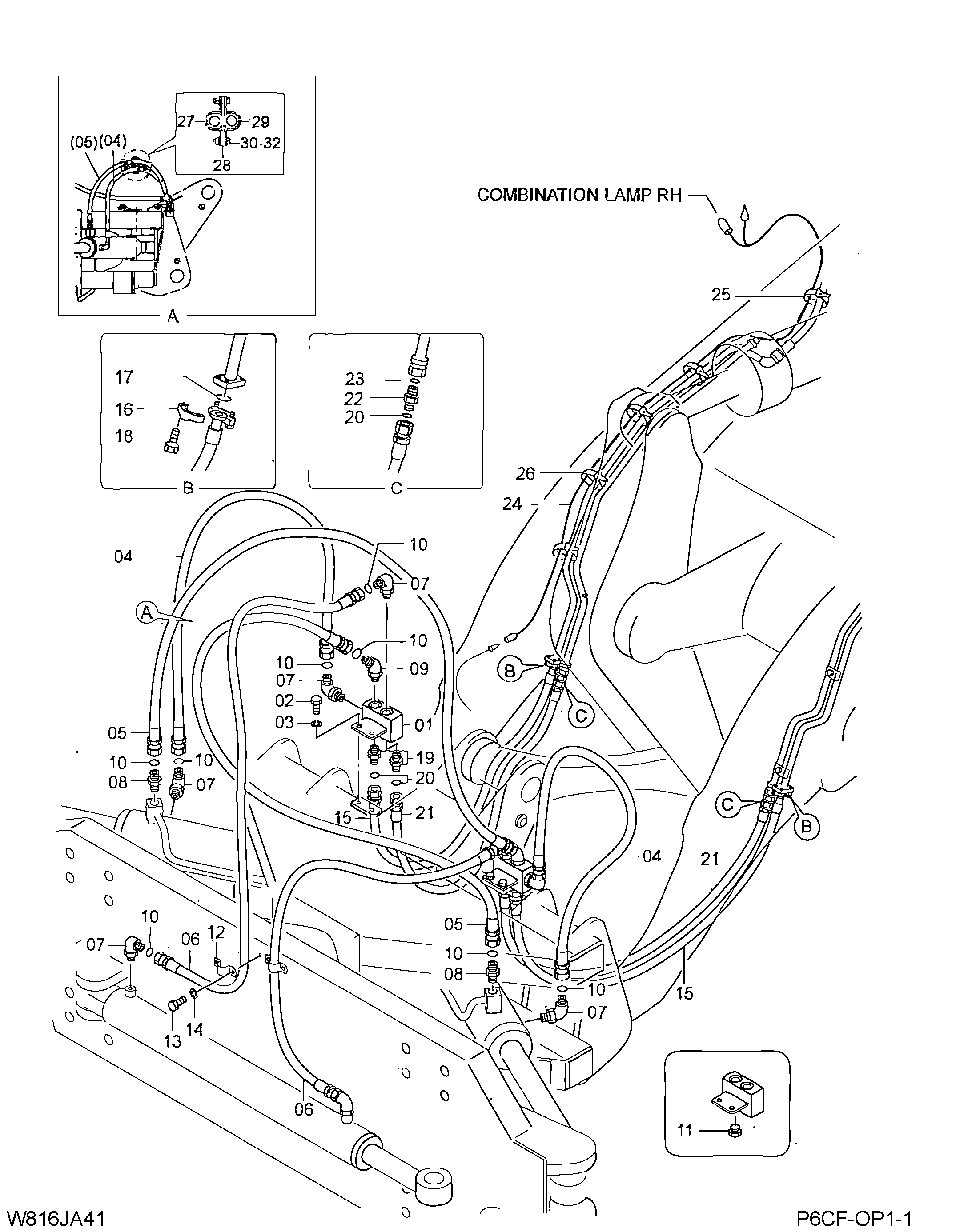

Боковой скольжение поворотный плуг (сапр02)(2/2) — HITACHI ZW220-DO
Заводская схема «Боковой скольжение поворотный плуг (сапр02)(2/2)» для HITACHI ZW220-DO. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563G0-60221 | Боковой скольжение поворотный плуг в сборе | 1 | |
| 01 | 563G0-62391 | Блок | 2 |
| 02 | 01183-10025 | Болт с шайбой | 4 |
| 03 | 02000-00010 | Шайба | 4 |
| 04 | 563G0-62071 | Шланг | 2 |
| 05 | 563G0-62381 | Шланг | 2 |
| 06 | 563G0-62241 | Шланг | 2 |
| 07 | HLA853344 | Угловой штуцер | 8 |
| 07A | 03320-00180 | Уплотнительное кольцо | 1 |
| 08 | HLA853144 | Адаптер | 2 |
| 08A | 03320-00180 | Уплотнительное кольцо | 1 |
| 09 | HLA853244 | Угловой штуцер | 2 |
| 09A | 03320-00180 | Уплотнительное кольцо | 1 |
| 10 | HL4138938 | Уплотнительное кольцо | 12 |
| 11 | HLA885004 | Пробка | 4 |
| 11A | 03320-00180 | Уплотнительное кольцо | 1 |
| 12 | 563C0-63281 | Хомут | 2 |
| 13 | 01110-10016 | Болт | 4 |
| 14 | 02010-00010 | Шайба | 4 |
| 15 | 563G0-62412 | Шланг | 2 |
| 16 | 26607-62561 | Фланец | 4 |
| 17 | 26607-62621 | Уплотнительное кольцо | 2 |
| 18 | 01116-10030 | Болт | 8 |
| 19 | HLA853144 | Адаптер | 4 |
| 19A | 03320-00180 | Уплотнительное кольцо | 1 |
| 20 | HL4138938 | Уплотнительное кольцо | 6 |
| 21 | 563G0-62061 | Шланг | 2 |
| 22 | 563G0-62881 | Адаптер | 2 |
| 23 | HL4187308 | Уплотнительное кольцо | 2 |
| 24 | 563G0-62471 | Жгут проводов | 1 |
| 25 | HL4441695 | Зажим | 10 |
| 26 | 04913-11100 | Инсулокк | 15 |
| 27 | 26667-62361 | Хомут | 2 |
| 28 | 26667-62381 | Пластина | 1 |
| 29 | 26757-62231 | Резиновая прокладка | 2 |
| 30 | 01110-12035 | Болт | 2 |
| 31 | 01401-00012 | Гайка | 2 |
| 32 | 02010-00012 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220-DO и серийный номер машины. Это снижает риск заказа детали другого исполнения.
