Пилотные гидролинии(2) — HITACHI ZW220

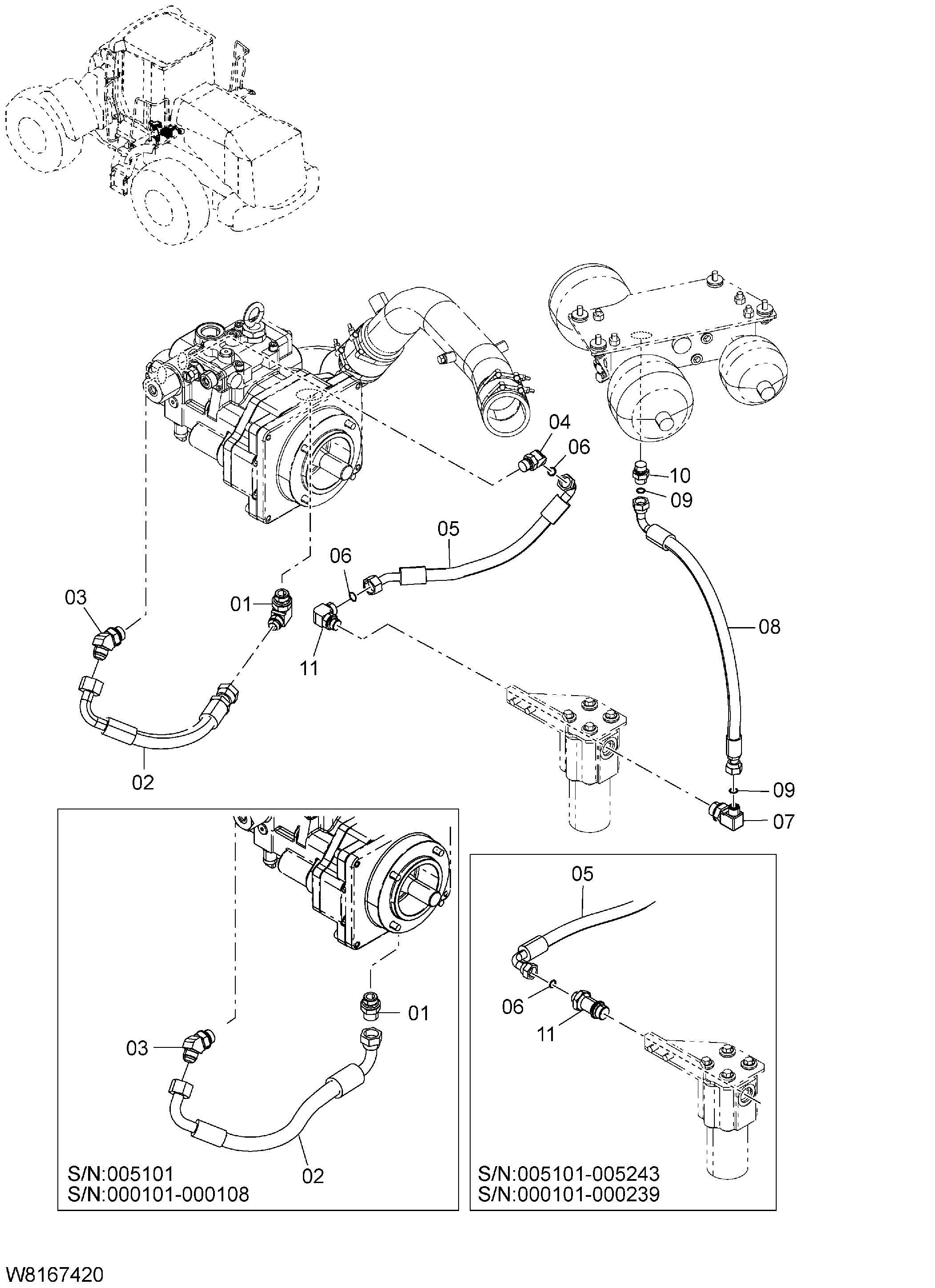

Заводская схема «Пилотные гидролинии(2)» для HITACHI ZW220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | HLA852166 | Адаптер | 1 |
| 01 | HLA852366 | Угловой штуцер | 1 |
| 01A | 03320-00240 | Уплотнительное кольцо | 1 |
| 02 | 263H7-42241 | Шланг в сборе | 1 |
| 02 | 263H7-42251 | Шланг в сборе | 1 |
| 02 | 263G7-44141 | Шланг в сборе | 1 |
| 03 | HLA852266 | Угловой штуцер | 1 |
| 03A | 03320-00240 | Уплотнительное кольцо | 1 |
| 04 | HLA853244 | Угловой штуцер | 1 |
| 04A | 03320-00180 | Уплотнительное кольцо | 1 |
| 05 | 263G7-43621 | Шланг в сборе | 1 |
| 05 | 263G7-43781 | Шланг в сборе | 1 |
| 06 | HL4138938 | Уплотнительное кольцо | 2 |
| 07 | HLA853364 | Угловой штуцер | 1 |
| 07A | 03320-00240 | Уплотнительное кольцо | 1 |
| 08 | 263G7-42291 | Шланг в сборе | 1 |
| 09 | HL4138938 | Уплотнительное кольцо | 2 |
| 10 | HLA853144 | Адаптер | 1 |
| 10A | 03320-00180 | Уплотнительное кольцо | 1 |
| 11 | HL4188625 | Адаптер | 1 |
| 11 | HLA853364 | Угловой штуцер | 1 |
| 11A | 03320-00240 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
