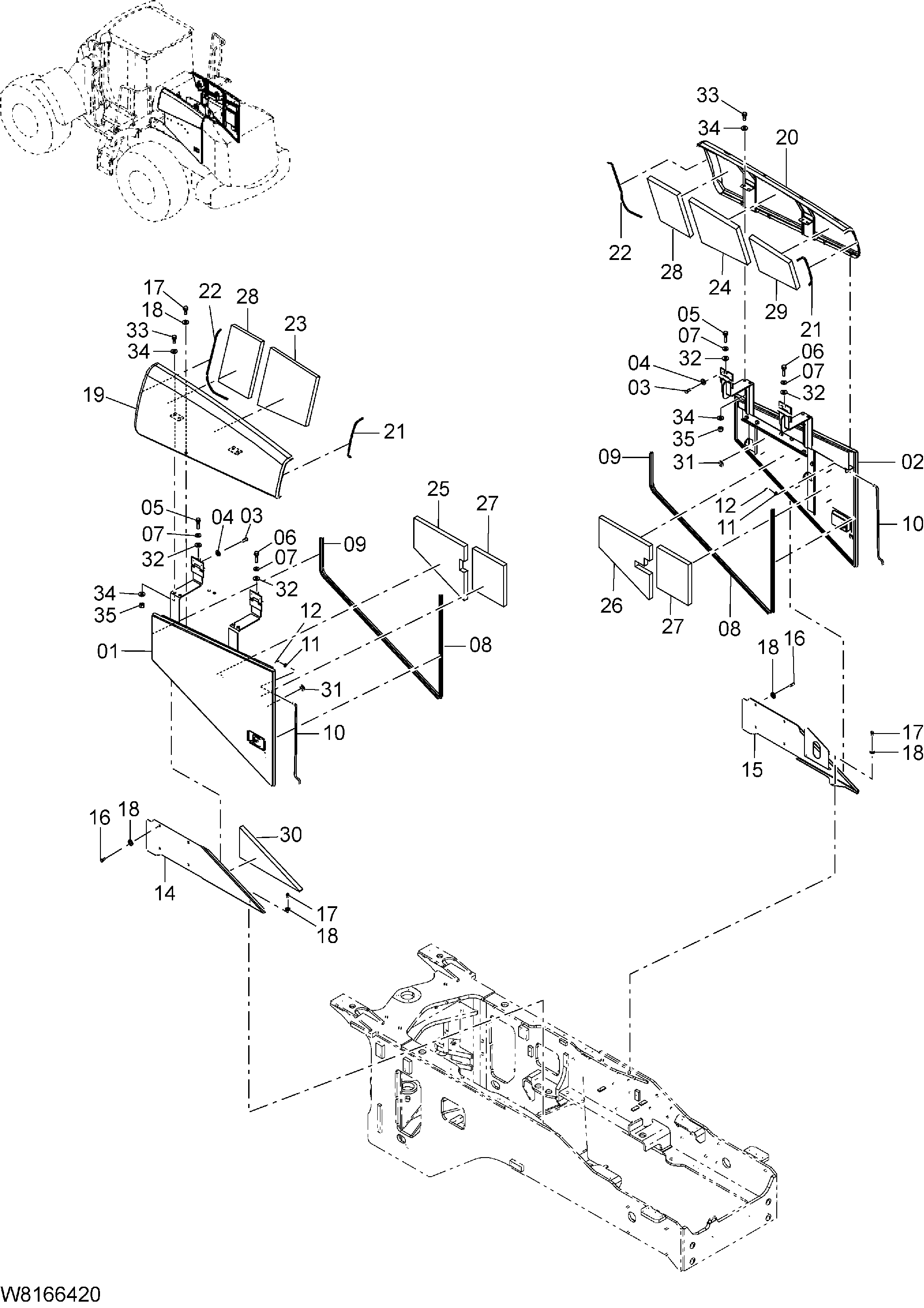

Крышка(3) — HITACHI ZW220

Заводская схема «Крышка(3)» для HITACHI ZW220. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	263G6-40602	Боковой панель в сборе LH	1
02	263G6-40612	Боковой панель в сборе RH	1
03	01183-12030	Болт с шайбой	8
04	02000-00012	Шайба	8
05	01183-10060	Болт с шайбой	2
06	01183-10040	Болт с шайбой	2
07	26091-12081	Шайба	4
07	26312-12021	Шайба	4
08	26606-43351	Стрип веатхер	2
09	26606-43291	Стрип веатхер	2
10	263G6-40782	Шток в сборе	2
11	02000-00010	Шайба	2
12	26067-42091	Палец стопорный	2
14	263G6-44161	Пластина LH	1
15	263G6-40591	Пластина в сборе	1
16	01183-10025	Болт с шайбой	8
17	01183-10020	Болт с шайбой	10
18	02000-00010	Шайба	18
19	263G6-40262	Боковой крышка в сборе LH	1
20	263G6-40272	Боковой крышка в сборе RH	1
21	263G6-44801	Стрип веатхер	2
22	263G6-44791	Стрип веатхер	2
23	263G6-44701	Коврик соунд прооф	1
24	263G6-44711	Коврик соунд прооф	1
25	263G6-44721 замена: 263G6-44722	Коврик соунд прооф	1
25	263G6-44722	Коврик соунд прооф	1
26	263G6-44731 замена: 263G6-44732	Коврик соунд прооф	1
26	263G6-44732 замена: 263G6-45041	Коврик соунд прооф	1
26	263G6-45041	Коврик соунд прооф	1
27	263G6-44741 замена: 263G6-44742	Коврик соунд прооф	2
27	263G6-44742	Коврик соунд прооф	2
28	263G6-44751	Коврик соунд прооф	2
29	263G6-44771	Коврик соунд прооф	1
30	263G6-44851	Коврик соунд прооф	1
31	HL4287137	Шайба	12
32	263J6-42711	Резиновая прокладка	4
33	01183-10030	Болт с шайбой	8
34	02000-00010	Шайба	16
35	01401-00010	Гайка	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
