Пилотные гидролинии(3) — HITACHI ZW220

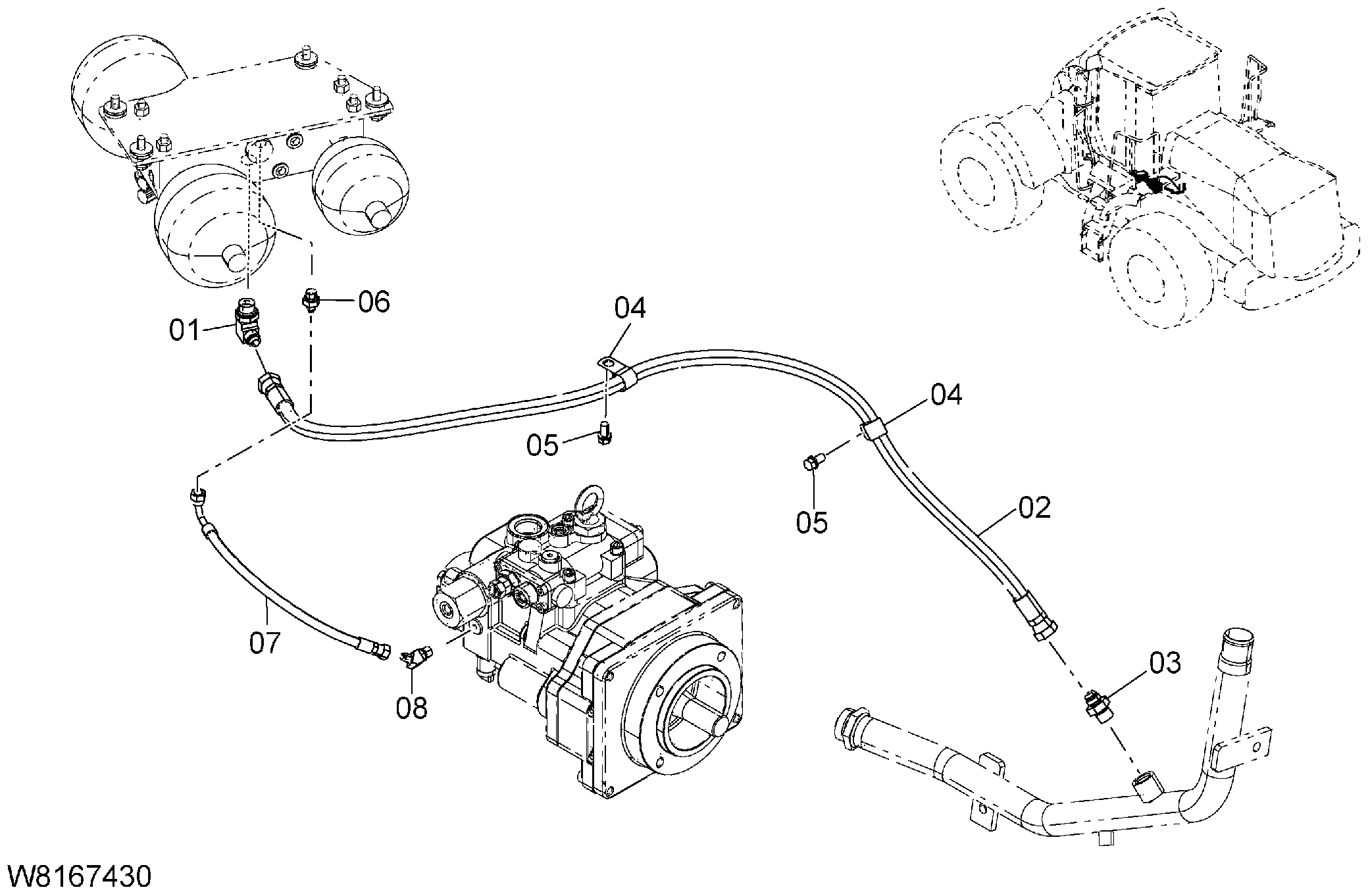

Заводская схема «Пилотные гидролинии(3)» для HITACHI ZW220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | HLA852344 | Угловой штуцер | 1 |
| 01A | 03320-00180 | Уплотнительное кольцо | 1 |
| 02 | 263G7-42181 | Шланг в сборе | 1 |
| 03 | HLA852144 | Адаптер | 1 |
| 03A | 03320-00180 | Уплотнительное кольцо | 1 |
| 04 | 263G2-43291 | Хомут | 2 |
| 05 | 01183-10020 | Болт с шайбой | 2 |
| 06 | HLA852122 | Адаптер | 1 |
| 06A | 03320-00110 | Уплотнительное кольцо | 1 |
| 07 | 263G7-42361 | Шланг в сборе | 1 |
| 08 | HLA852222 | Угловой штуцер | 1 |
| 08A | 03320-00110 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
