Трансмиссия (18/22) [6CG, HCG, HEG] — HITACHI ZW220
Заводская схема «Трансмиссия (18/22) [6CG, HCG, HEG]» для HITACHI ZW220. Каталожные номера деталей, позиции, применяемость и запрос цены.

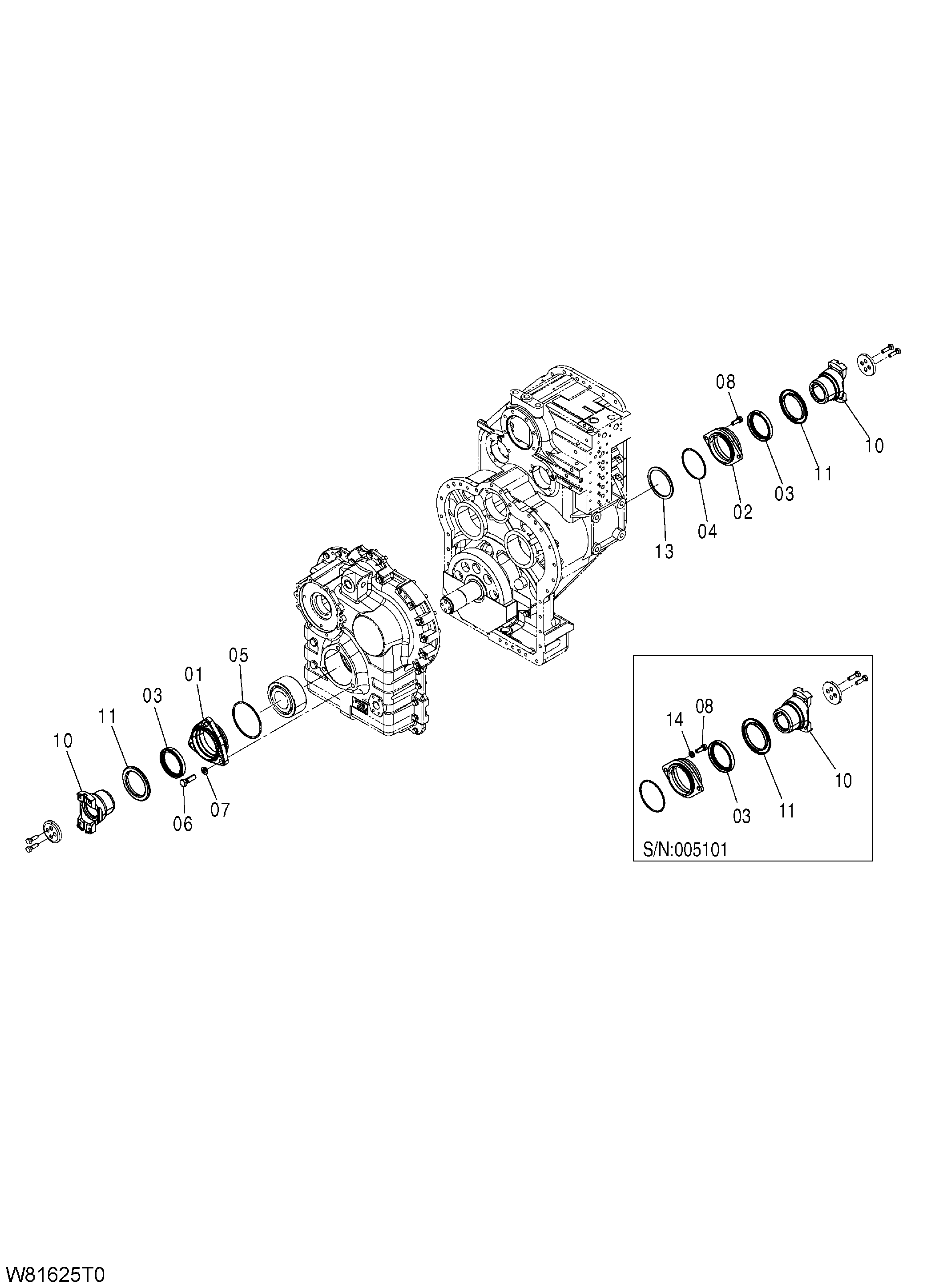

![Схема Трансмиссия (18/22) [6CG, HCG, HEG] HITACHI ZW220](/catalog-drawings/88/88b16f44-8790-4dd0-807f-e7547fad4ff6.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 163G2-50001 | Трансмиссия | 1 | |
| 163G2-50002 | Трансмиссия | 1 | |
| 01 | 163J2-54741 | Фиксатор, уплотнение(правый) | 1 |
| 02 | 163J2-54731 | Фиксатор, уплотнение(F) | 1 |
| 03 | 16772-52371 | Уплотнение | 2 |
| 04 | 03310-01150 | Уплотнительное кольцо | 1 |
| 05 | 03310-01350 | Уплотнительное кольцо | 1 |
| 06 | 01116-16050 | Болт | 3 |
| 07 | 02010-00016 | Пружинная шайба | 3 |
| 08 | 01116-12030 замена: 01183-12035 | Болт | 2 |
| 08 | 01183-12035 | Болт и шайба | 2 |
| 10 | 163G2-52041 | Фланец(7C) | 2 |
| 11 | 163J2-54751 | Крышка, пыль | 2 |
| 13 | 02110-00120 | Снапринг | 1 |
| 14 | 02010-00012 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
