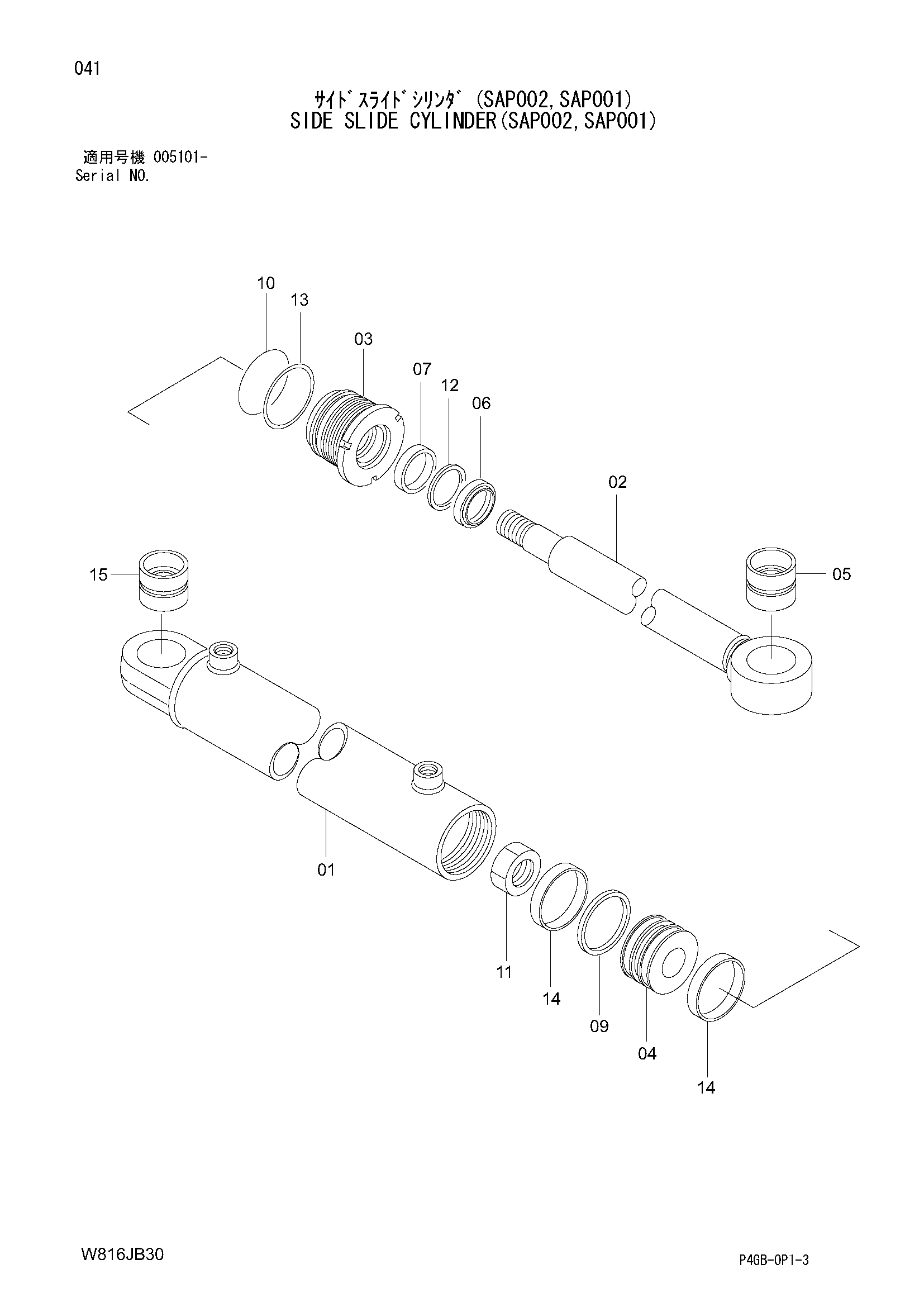

Боковой скольжение гидроцилиндр(SAP002, SAP001) — HITACHI ZW220
Заводская схема «Боковой скольжение гидроцилиндр(SAP002, SAP001)» для HITACHI ZW220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563G0-51121 | Гидроцилиндр в сборе | 1 | |
| 01 | 563G0-57141 | Гидроцилиндр | 1 |
| 02 | 563G0-57151 | Шток, поршень | 1 |
| 03 | 563G0-57161 | Втулка | 1 |
| 04 | 563G0-57171 | Поршень | 1 |
| 05 | 563G0-57181 | Втулка | 1 |
| 06 | 563G0-57191 | Уплотнение, пыль | 1 |
| 07 | 563G0-57201 | Манжета | 1 |
| 09 | 563G0-57211 | Уплотнение, поршень | 1 |
| 10 | 563G0-57221 | Уплотнительное кольцо | 1 |
| 11 | 563G0-57231 | Гайка | 1 |
| 12 | 563G0-57241 | Кольцо задний UP | 1 |
| 13 | 563G0-57251 | Кольцо задний UP | 1 |
| 14 | 563G0-57261 | Износостойкое кольцо | 2 |
| 15 | 563G0-57271 | Втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
