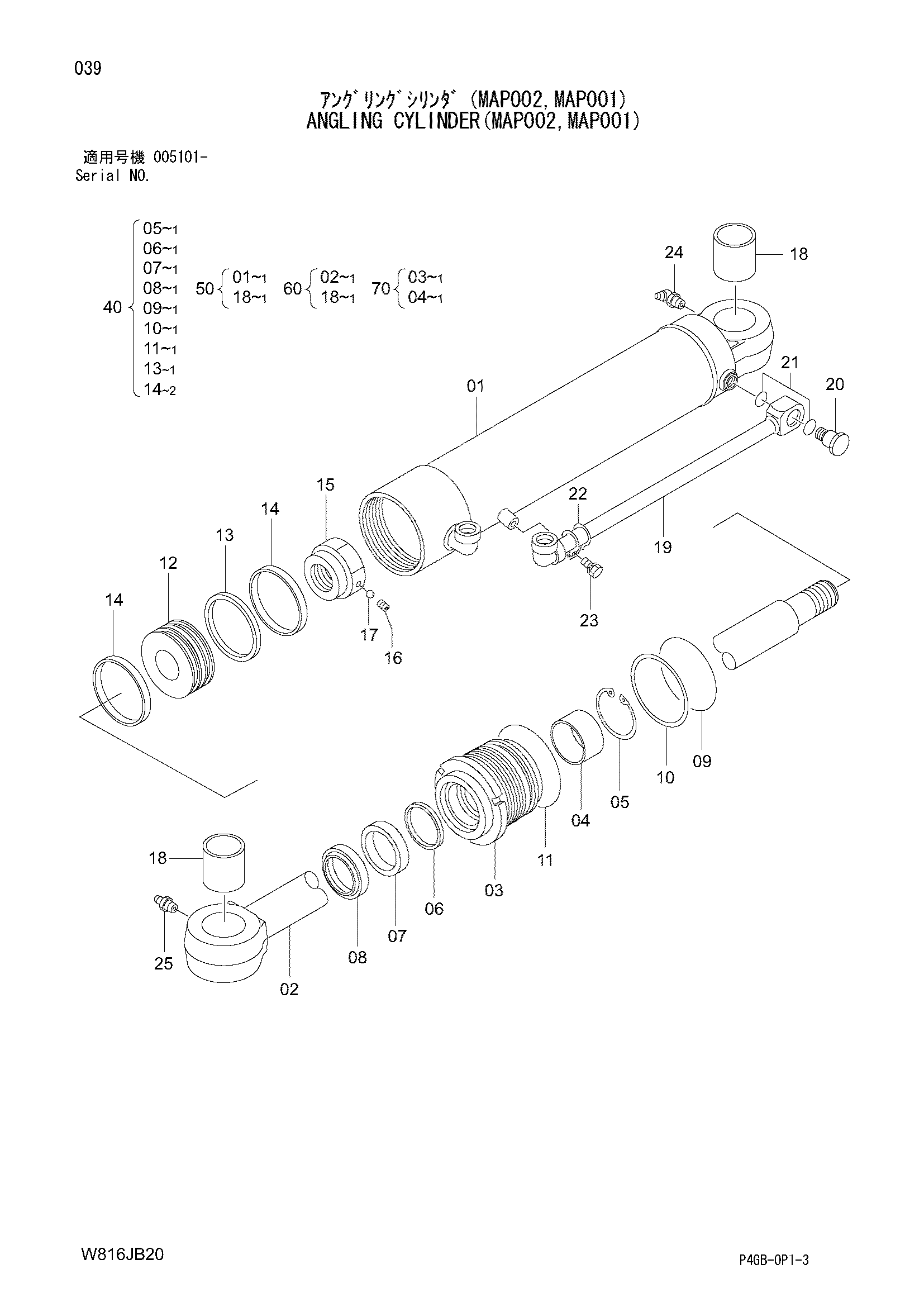

Поворотный гидроцилиндр(схема002, схема001) — HITACHI ZW220
Заводская схема «Поворотный гидроцилиндр(схема002, схема001)» для HITACHI ZW220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| CU-27506L | Гидроцилиндр в сборе LH | 1 | |
| CU-27506R | Гидроцилиндр в сборе RH | 1 | |
| 04 | B-30131-60010 | Втулка | 1 |
| 05 | B-30141-45009 | Кольцо стопорный | 1 |
| 06 | B-B6161-60011 | Кольцо буффер | 1 |
| 07 | B-30961-60013 | У-ринг | 1 |
| 08 | B-30191-60050 | Грязесъёмное кольцо | 1 |
| 09 | B-95123-10500 | Уплотнительное кольцо | 1 |
| 10 | B-B6461-10503 | Кольцо баккуп | 1 |
| 11 | B-95121-11000 | Уплотнительное кольцо | 1 |
| 12 | B-B6221-11008 | Поршень | 1 |
| 13 | B-30983-11001 | Уплотнительное кольцо | 1 |
| 14 | B-B6181-11005 | Направляющее кольцо | 2 |
| 15 | B-B6351-48002 | Гайка | 1 |
| 16 | B-91511-10100 | Установочный винт | 1 |
| 17 | B-96321-06350 | Стальной шарик | 1 |
| 18 | B-30421-55038 | Втулка | 2 |
| 19 | B-B8147-41604 | Трубка | 1 |
| 20 | B-B6521-21003 | Пробка | 1 |
| 21 | B-95113-02600 | Уплотнительное кольцо | 2 |
| 22 | B-B6491-21003 | Держатель | 1 |
| 23 | B-20212-41030 | Болт | 1 |
| 24 | B-96121-20103 | Пресс-маслёнка | 1 |
| 25 | B-96111-20103 | Пресс-маслёнка | 1 |
| 40 | B-B611A-00116 | Комплект репаир | 1 |
| 50 | B-B611B-00261 | Комплект трубка | 1 |
| 60 | B-B611B-00262 | Комплект поршень шток | 1 |
| 70 | B-B611B-00263 | Комплект головка блока цилиндров | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
